외부 톱니형 원추형 잠금 와셔

원추형 스프링 예압

외치형 원추형 잠금 와셔는 자유 상태에서 얕은 접시 모양(원추형)이며 일정한 자연 높이를 갖습니다.

조임 작업이 시작되면 와셔가 홈 안으로 밀려 들어가고 원추형 구조가 점차 편평해졌습니다.

편평한 와셔는 압축됨에도 불구하고 항상 원래의 원추형 모양으로 돌아가려고 노력하여 지속적으로 축방향 탄성력을 생성합니다.

이 탄성력은 나사 머리와 가공물 사이에 작용하여 나사산에 일정한 예압을 유지하고 열팽창, 마모 또는 재료 변형으로 인한 작은 틈을 보상합니다.

외부 치아 기계적 잠금 장치

외치형 원추형 잠금 와셔의 외주에는 날카로운 방사상 톱니가 한 줄로 배열되어 있습니다.

와셔가 편평해지면 이러한 외부 톱니가 가공물의 표면에 물려 여러 기계적 맞물림을 생성합니다.

톱니가 물린 후 와셔와 작업물 사이에 회전 방지 저항을 추가하는 것과 같습니다.

이 기계적 잠금 메커니즘은 진동, 충격 및 동적 하중으로 인한 풀림을 효과적으로 방지할 수 있습니다.

접시형 플러시 핏

외부 톱니형 원추형 잠금 와셔의 원추형 표면은 표준 접시머리 나사 머리의 원추형 표면과 일치합니다.

설치 후 와셔는 공작물의 홈에 완전히 삽입되고 나사 머리는 공작물의 표면과 동일하거나 약간 낮습니다.

이렇게 하면 조립면이 돌출 없이 매끄럽고 평평하며, 만졌을 때 불편함이 없고, 다른 부품을 방해하지 않으며, 톱니와 가공물 사이의 맞물림에 영향을 주지 않습니다.

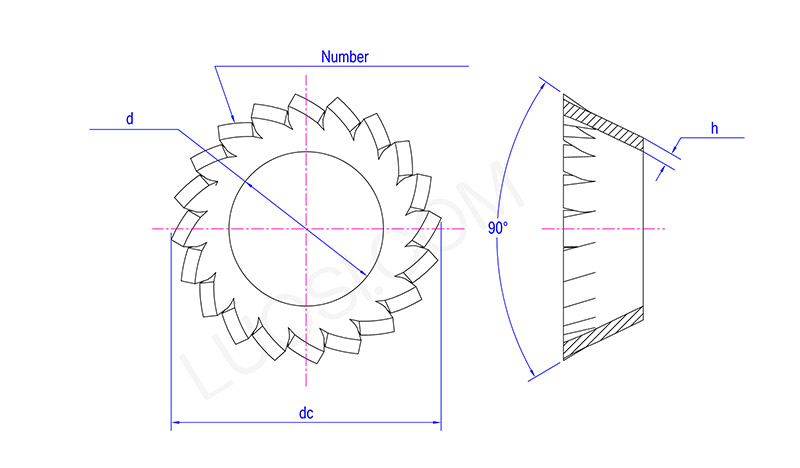

월	Φ2.5	Φ3	Φ3.5	Φ4	Φ5	Φ6	Φ8	Φ10	Φ12	Φ14	∅16
일 분	2.7	3.2	3.7	4.3	5.3	6.4	8.4	10.5	13	15	17
최대 d	2.84	3.38	3.88	4.48	5.48	6.62	8.62	10.77	13.27	15.27	17.27
직류	5.1	6	7	8	9.8	11.8	15.3	19	23	26.2	30.2
h	0.2	0.2	0.25	0.25	0.3	0.4	0.4	0.5	0.5	0.6	0.6
치아 수 최소	10	12	12	14	14	16	18	20	26	28	30

자주 묻는 질문(FAQ) 답변

(1) 경도와 토크는 안정적인가?

모든 외부 톱니형 원추형 잠금 와셔는 열처리로 만들어집니다. 경도, 탄성 및 잠금 토크는 일괄 주문에 대해 안정적으로 유지됩니다.

(2) 무료 샘플을 제공합니까?

A: 우리는 무료 표준 샘플을 제공할 수 있습니다. 구매자는 운임 비용만 부담하면 됩니다.

(3) 표준 및 맞춤형 크기에 대한 MOQ는 무엇입니까?

표준 크기는 소규모 시험 주문을 지원합니다. 맞춤형 비표준 품목에는 작은 MOQ가 필요하며 샘플 주문 및 대량 생산이 가능합니다.
