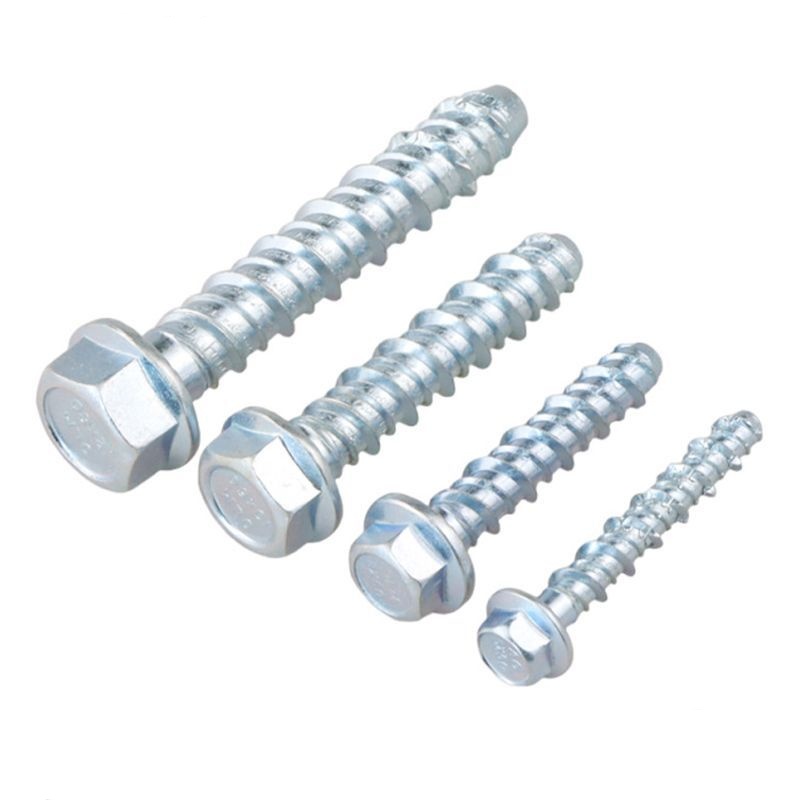

육각 플랜지 헤드 셀프 태핑 콘크리트 앵커 볼트

최근 공급업체 Xiaoguo®의 가장 인기 있는 제품인 육각 플랜지 헤드 셀프 태핑 콘크리트 앵커 볼트.M6~M16은 사전 태핑 없이 콘크리트에 경화된 나사산을 절단합니다. 플랜지 헤드는 와셔를 절약하고 풀림을 방지합니다. 팽창 스트레스가 없으므로 가장자리 근처에 배치할 수 있습니다. 빠른 배송을 위해 재고가 있습니다.

문의 보내기

제품 설명

다음은 M6에서 M16까지의 일반적인 사양에 적용할 수 있는 Xiaoguo® 공급업체의 육각 플랜지 헤드 셀프 태핑 콘크리트 앵커 볼트의 핵심 물리적 매개변수입니다.

(1) 공칭 직경 및 길이 범위

공칭 직경(d)	공통길이(L)	유효 나사 길이	머리 높이	플랜지 직경
M6	40,50,60,70,80,100mm	≒L-10mm	4.5-5.0mm	12-13mm
M8	50,60,70,80,90,100,120,150mm	≒L-12mm	5.5-6.0mm	16-17mm
M10	60,75,80,90,100,120,150mm	≒L-15mm	7.0-7.5mm	19-20mm
M12	80,100,120,150,180,200mm	≒L-18mm	8.5-9.0mm	22-24mm
M16	100,120,150,180,200mm	≒L-22mm	11-12mm	28-30mm

길이가 200mm를 초과하는 경우 맞춤 제작이 가능하지만 앵커링 깊이를 다시 확인해야 합니다.

(2) 재질과 경도

재료	모델 번호	표면 경도(HRC)	코어 경도(HRC)	표면 처리 옵션
탄소강	10B21	52-58	32-40	전기아연도금(5~8μm), 황아연, 기계적 아연도금, Dacromet 코팅
스테인레스 스틸 A2	304	45-50	25-30	천연 패시베이션, 전해연마
스테인레스 스틸 A4	316	45-50	25-30	원래 색상 패시베이션

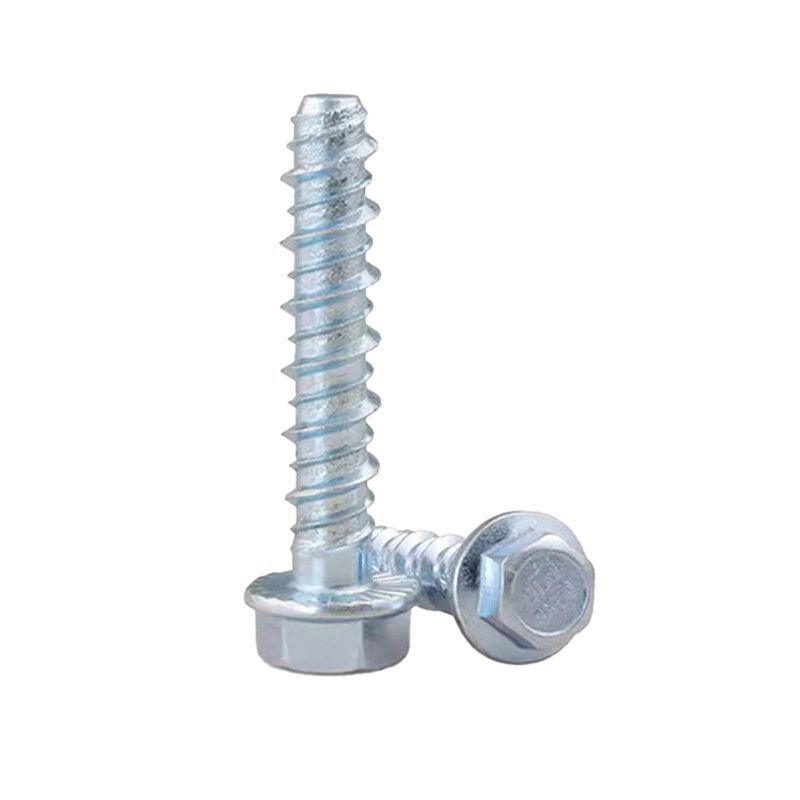

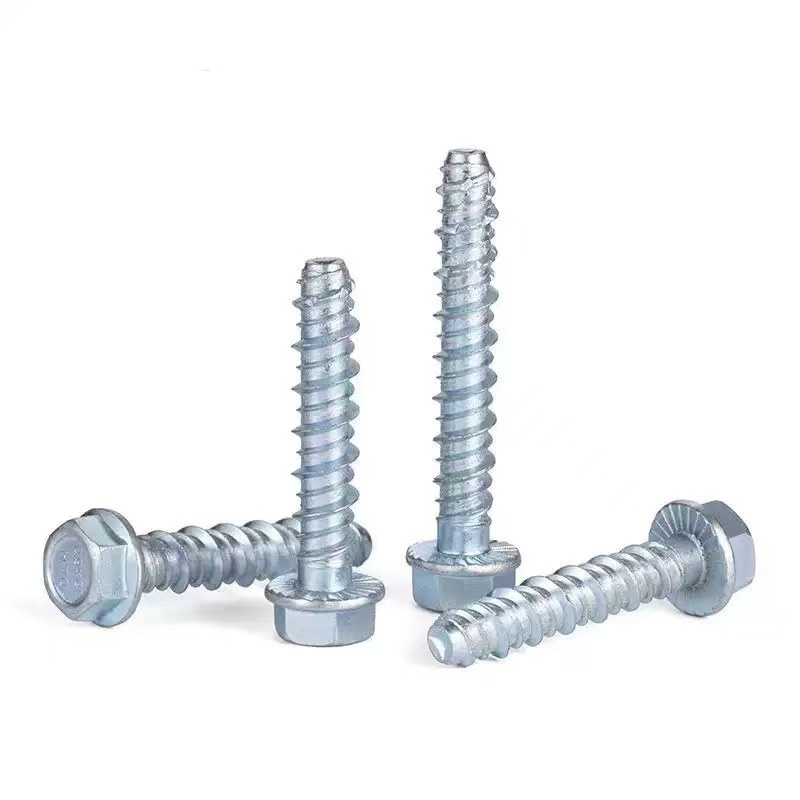

Hex Flange Head Self Tapping Concrete Anchor Bolt

구조가 가져오는 이점

파이프를 확장하는 것이 아니라 스레드 자체 체결에 의해 - 육각 플랜지 헤드 셀프 태핑 콘크리트 앵커 볼트의 구조적 하이라이트. 앵커 볼트는 초대형 나사처럼 보이지만 일반 확장 볼트와는 완전히 다릅니다.

(1) 내장 개스킷 + 톱니

육각 플랜지 헤드 셀프 태핑 콘크리트 앵커 볼트의 플랜지는 일체형 개스킷으로 절대 떨어지지 않습니다. 플랜지 아래에는 작은 이빨로 된 링도 있습니다. 조이면 철판이나 개스킷에 침투하여 기계 작동 중에 풀리지 않습니다.

(2) 실은 칼처럼 단단합니다.

표면 경화된 나사 부분은 끌처럼 단단합니다. 미리 뚫어 놓은 구멍에 밀어 넣습니다. 나사산이 있는 쪽의 칼날이 콘크리트를 긁어내어 일치하는 내부 나사산을 만든 다음 단단히 고정됩니다. 바깥쪽으로 팽창하여 밀어서 분리되지 않습니다. 대신 실의 맞물림에 의존하므로 콘크리트가 깨지지 않습니다.

(3) 전체 스레드

플랜지 밑면부터 끝부분까지 전부 나사산으로 되어 있습니다. 나사산이 깊게 박힐수록 콘크리트에 파고드는 나사산의 길이가 길어져 들뜸 저항이 강해집니다.

(4) 날카로운 안내, 편차 없음

끝에는 파일럿 드릴과 유사한 작은 원추형 팁이 있습니다. 구멍에 넣은 후 뾰족한 끝이 구멍 바닥을 눌러 육각 플랜지 헤드 셀프 태핑 콘크리트 앵커 볼트가 벽면에 수직이 되고 조일 때 기울어지지 않도록 합니다.

(5) 반복 사용 지원

문제가 발생하면 이 앵커 볼트를 렌치를 사용하여 완전히 제거한 후 위치를 변경한 후 다시 설치할 수 있습니다. 볼트를 여러 번 분해하고 재조립해야 하는 상황에 특히 적합합니다.

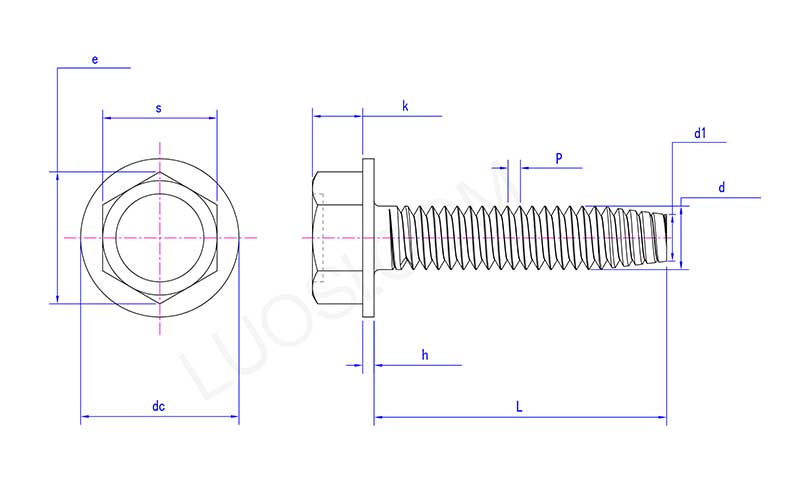

Hex Flange Head Self Tapping Concrete Anchor Bolt

월	#2	#3
P	56	48
최대	0.125	0.125
초	0.12	0.12
분	0.134	0.134
k 최대	0.05	0.055
k 분	0.04	0.044
DC 최대	0.166	0.177
분	0.154	0.163
h 최대	0.016	0.016
시간 분	0.01	0.01
최대 d	0.086	0.099
일 분	0.0813	0.0938
d1	0.068	0.078
