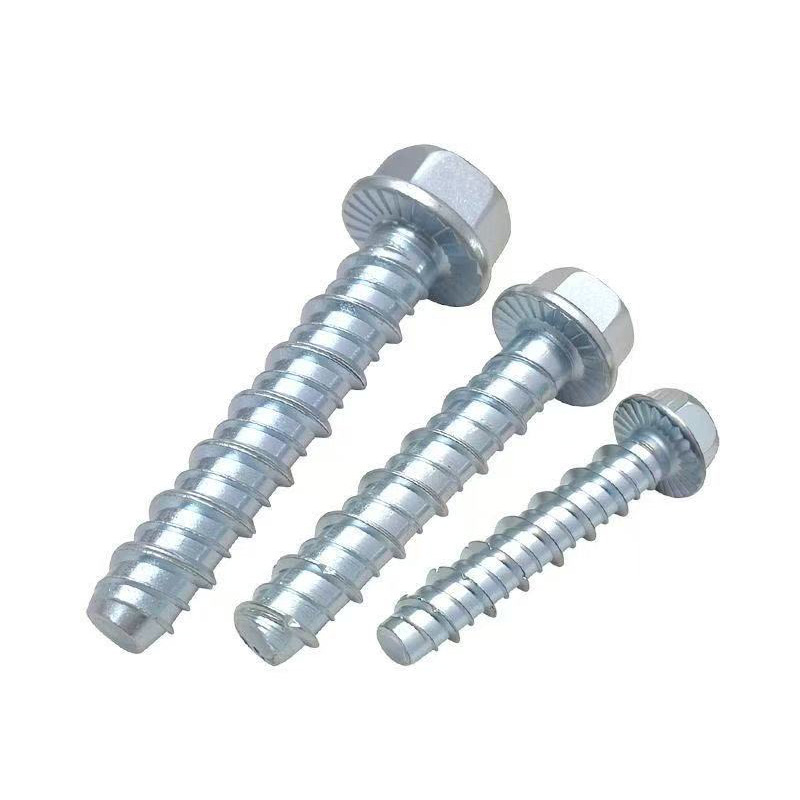

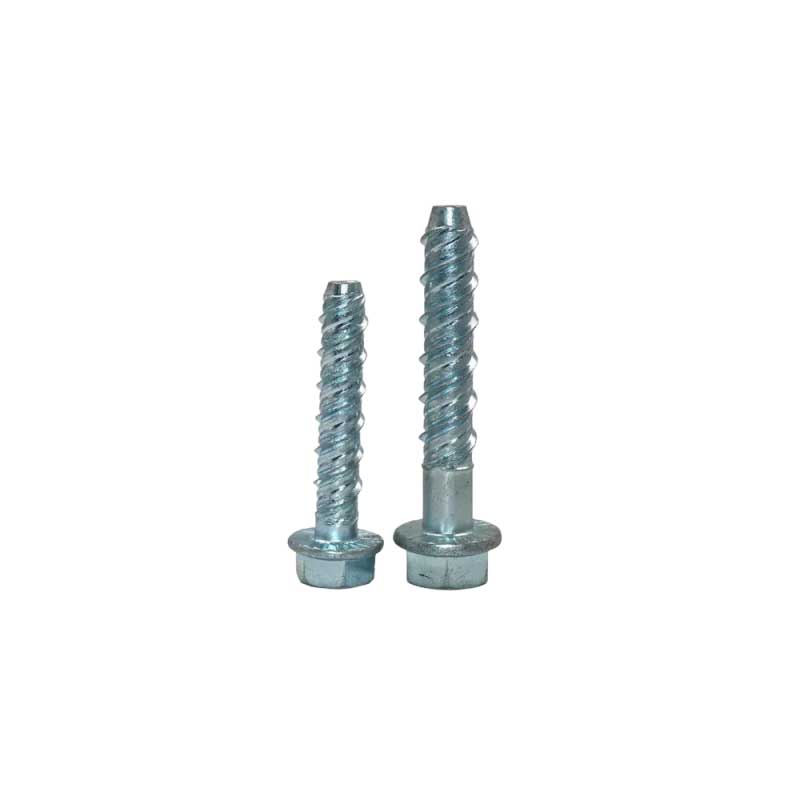

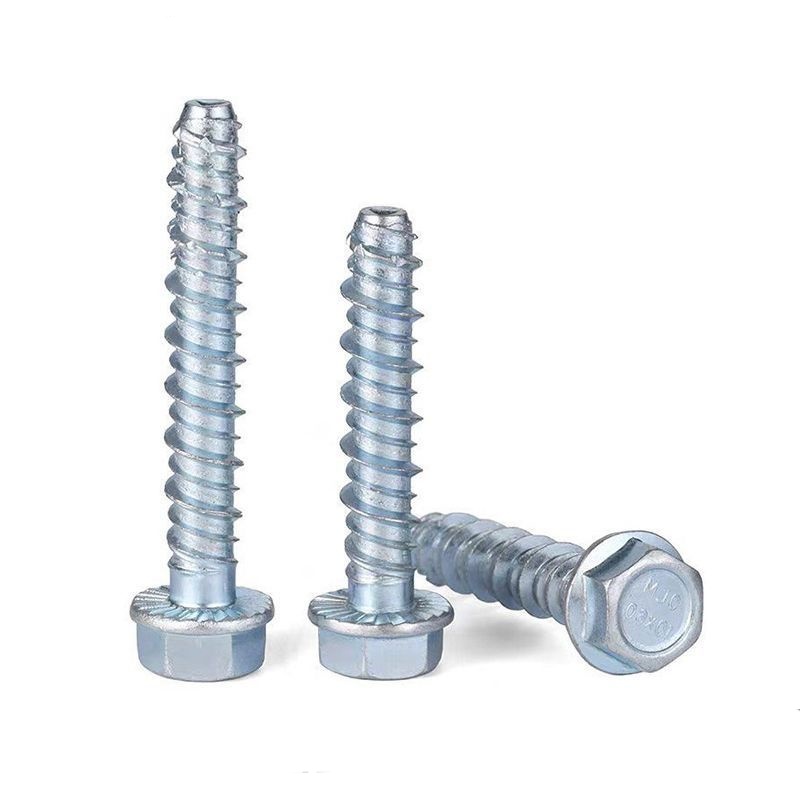

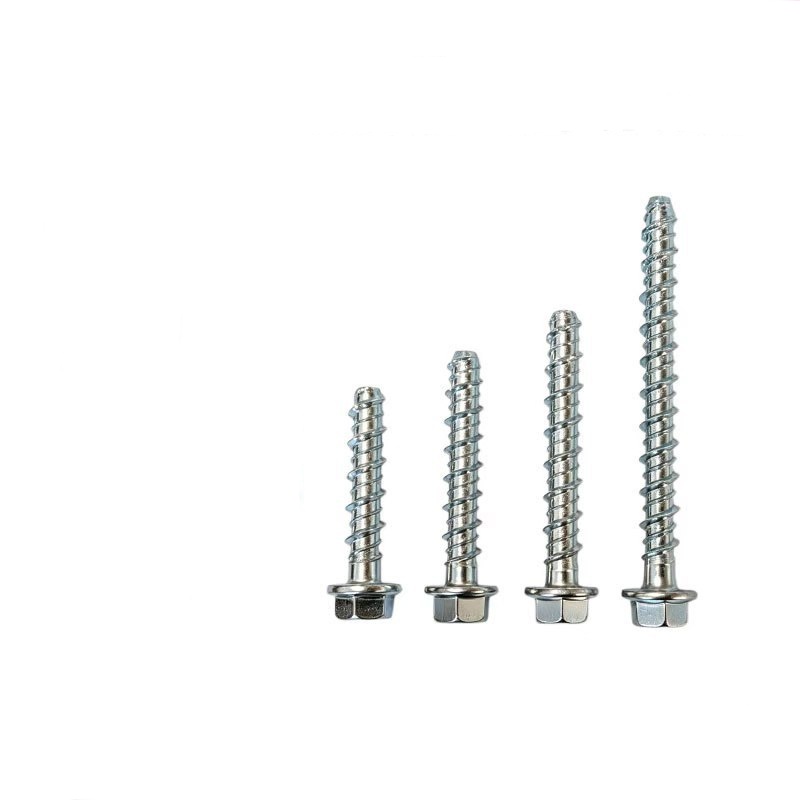

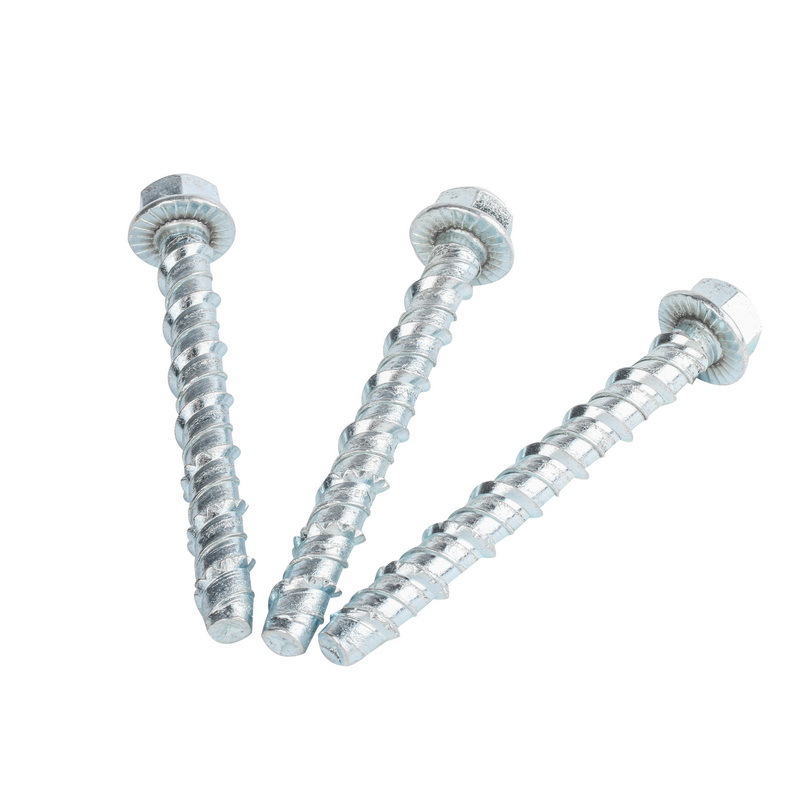

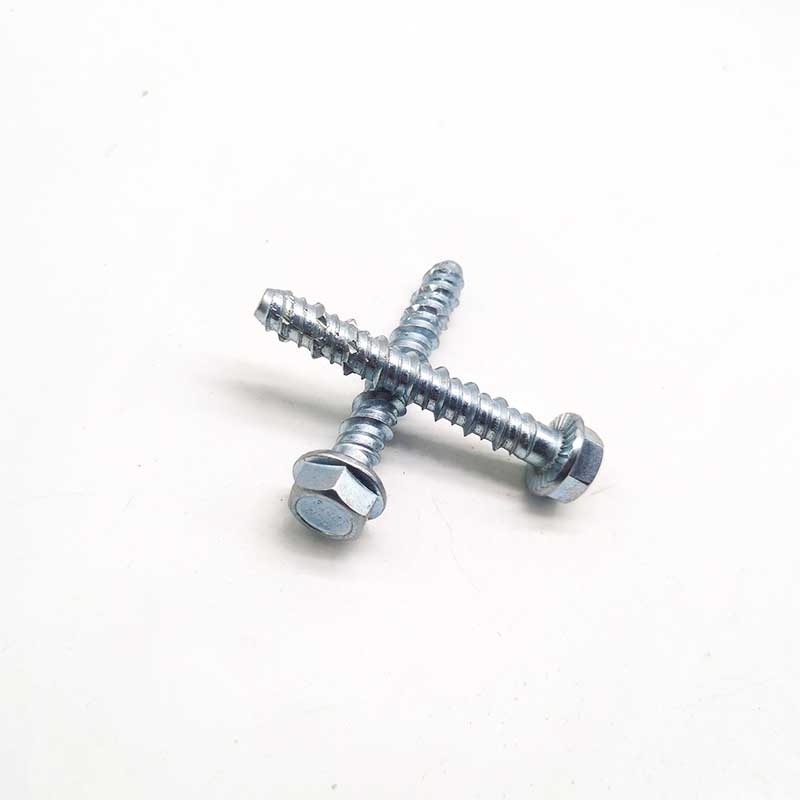

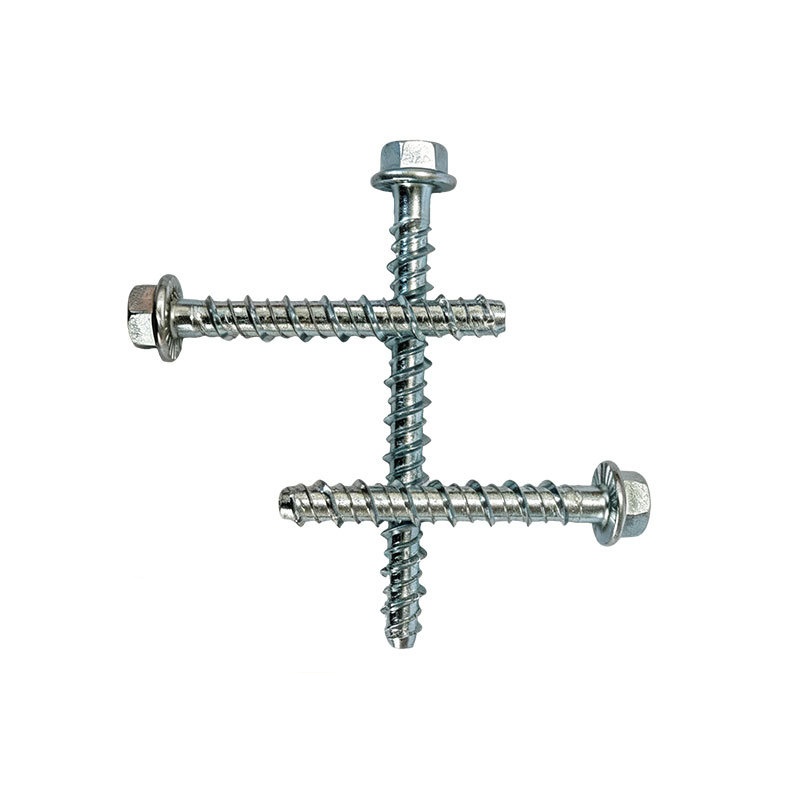

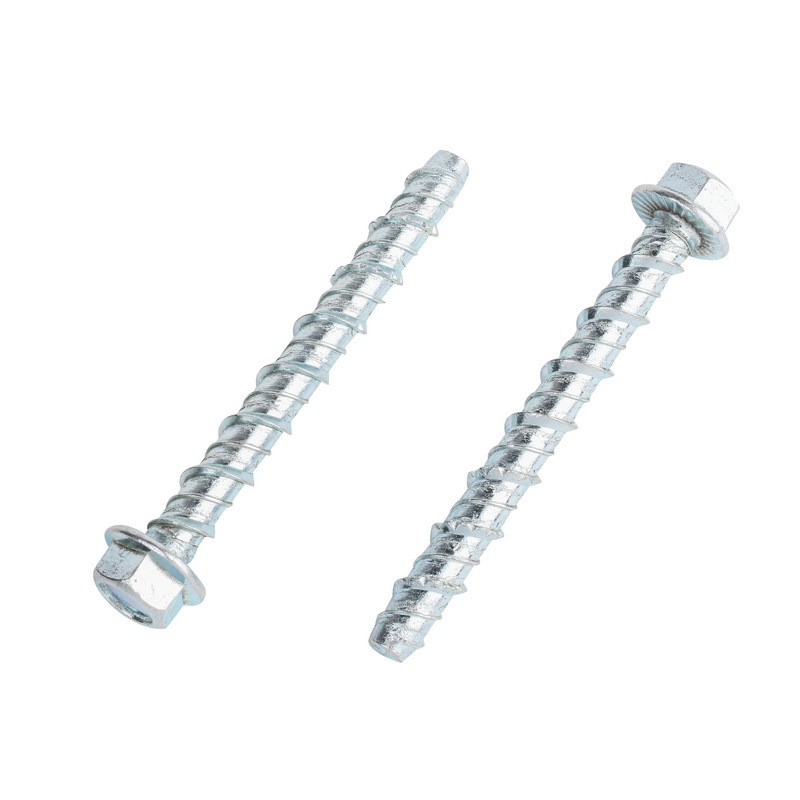

육각형 플랜지 자체 절단 콘크리트 앵커 볼트

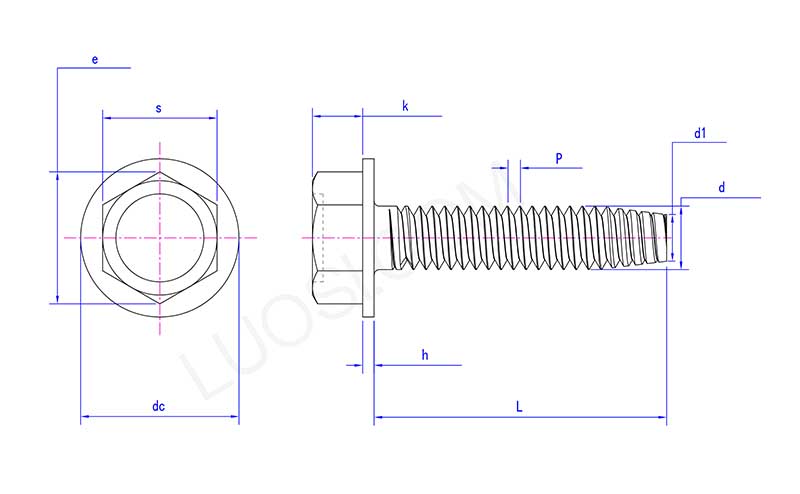

중국 Xiaoguo®의 육각형 플랜지 자체 절단 콘크리트 앵커 볼트는 헤드, 플랜지, 샤프트, 자체 절단 스레드 및 테일 가이드 섹션의 다섯 부분으로 구성됩니다.

1.육각 플랜지 헤드

헤드는 표준 육각형 형상이며 양측 폭은 DIN 육각형 헤드 치수에 따릅니다. 헤드 아래에는 일체형 플랜지 디스크가 있습니다.

기능:

육각 헤드 어댑터 표준 소켓 렌치 또는 임팩트 렌치를 사용할 수 있어 설치가 간단합니다.

플랜지는 고정 부품과의 접촉 면적을 늘려 부드러운 재료의 압축을 방지합니다.

플랜지 바닥에는 방사상 톱니 모양이 장착되어 있어 조인 후 진동으로 인한 풀림을 방지합니다.

2.로드 섹션과 나사산 전환 섹션

로드 전환: 연결 플랜지 아래에 짧은 라이트 로드(약 2~3mm)가 있습니다. 이는 스레드 루트가 과도하게 집중되는 것을 방지하고 플랜지에 매끄러운 베어링 표면을 제공합니다.

3.셀프 컷팅/태핑 스레드

60°의 톱니 프로파일 각도, 날카로운 톱니 및 절삭날을 갖춘 표준 미터법 나사산입니다.

실이 비대칭입니다. 전진하는 면의 앞면은 더 가파르고 뒷면은 더 완만하여 인쇄물을 절단하는 데 도움이 됩니다.

4. 테일 가이드 섹션

육각형 플랜지 자체 절단 콘크리트 앵커 볼트를 천공된 구멍 안으로 유도하여 나사산의 초기 결합 중 편차를 방지합니다.

육각형 플랜지 자체 절단 콘크리트 앵커 볼트 VS 기존 확장 앵커 볼트

여러 측면을 고려하여 육각형 플랜지 자체 절단 콘크리트 앵커 볼트와 기존 확장 앵커 볼트를 포괄적으로 비교합니다.

1. 설치 단계, 기판 요구 사항, 하중 지지력, 분해 가능성 등을 직접 비교했습니다.

비교 프로젝트 육각 플랜지 자체 절단 콘크리트 앵커 볼트 기존 확장 앵커 볼트

설치 단계 ① 드릴링 → ② 홀 청소 → ③ 삽입 ① 드릴링 → ② 홀 청소 → ③ 확장 튜브 삽입 → ④ 콘 헤드 노크 → ⑤ 너트 조이기

설치 도구 임팩트 드릴 + 소켓 렌치 / 임팩트 렌치 임팩트 드릴 + 해머 + 렌치

파업은 꼭 필요한가? 필요하지 않습니다. 필수의

여백/간격 요구 사항 작게 크게

모재 위험 팽창 응력이 없으며 콘크리트에 균열이 발생하지 않습니다. 과도한 팽창 응력은 콘크리트에 균열을 일으킬 수 있습니다.

설치 후 바로 작동되나요? 예 예

2.설치시간 비교(1인작업, 앵커볼트 1개)

육각플랜지 셀프컷팅 콘크리트 앵커볼트 : 약 40~60초 (드릴링 + 청소 + 삽입)

기존 확장 앵커 볼트: 약 90 - 120초(드릴링 + 청소 + 삽입 + 태핑 + 조임)

3.재작업 및 수리 비용

육각형 플랜지 자체 절단 콘크리트 앵커 볼트: 설치 중에 토크 렌치는 토크를 쉽게 제어할 수 있으며 콘크리트에 균열이 발생하지 않습니다.

기존 확장 앵커 볼트: 설치 과정에서 과도한 힘이 가해져 콘크리트에 균열이 발생했습니다. 오래된 부품을 제거하고 새 구멍을 뚫어야 하는데, 이는 시간이 많이 걸리고 외관에도 영향을 미칠 수 있습니다.
