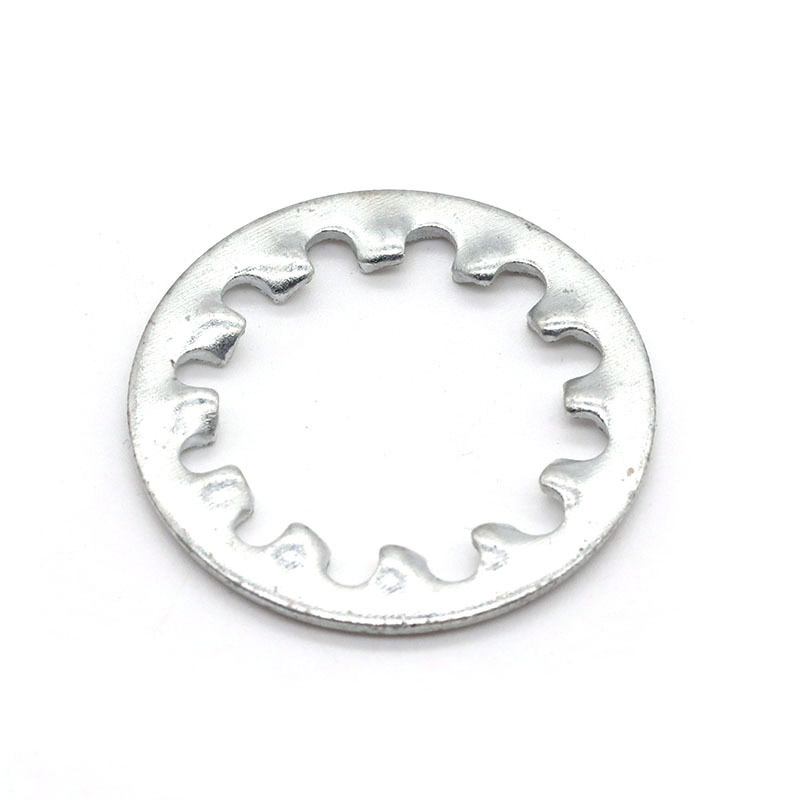

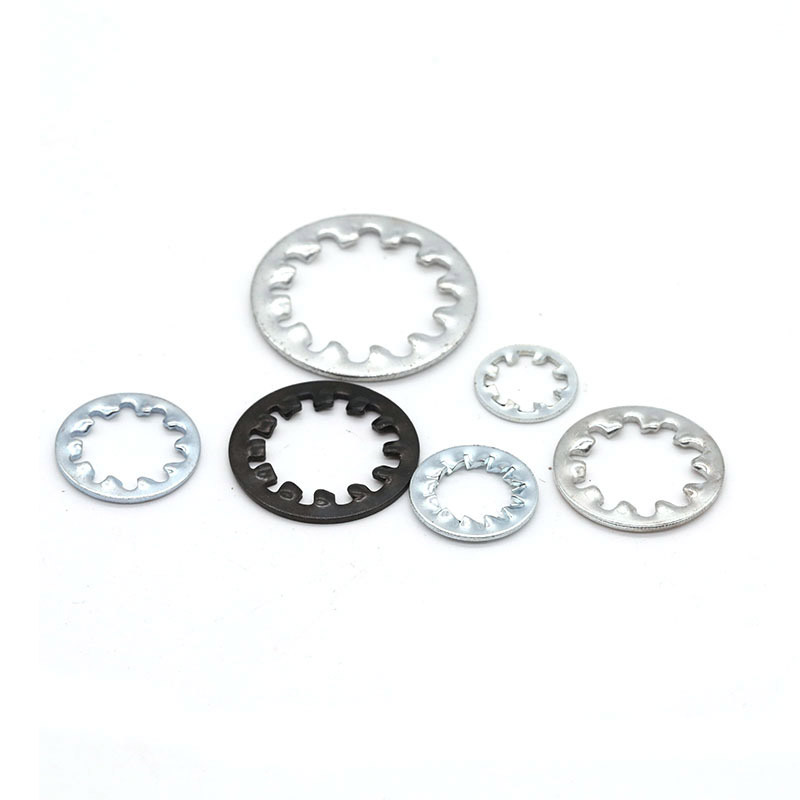

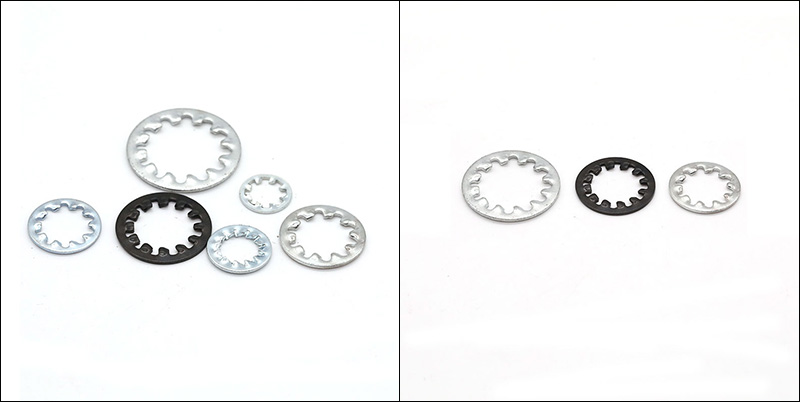

내부 톱니가 있는 잠금 와셔

내부 톱니가 있는 잠금 와셔는 주로 표준형(AW형)과 중량형(IOW형)으로 구분됩니다. 이들 사이의 핵심 차이점은 기어 형태의 깊이와 강도에 있습니다.

(1) AW형

핵심 특징: 하중을 분산시키기 위해 보다 조밀하게 포장된 내부 기어 설계 채택

잠금 원리 : 물린 동안 접촉점 수를 늘려 마찰을 활용하여 풀림을 방지합니다.

선호하는 재료:기존 탄소강 또는 경제적인 스테인레스강(예: SUS304)

내하중 용량:중간 및 저하중, 경량 고정에 적합

비용:경제적인 유형

일반적인 용도: 내부 톱니가 있는 AW형 잠금 와셔는 전자 회로, PCB 보드, 가전 제품, 계기판 및 기타 경부하 장치에 적합합니다.

(2) IOW 유형

핵심 특징: 치아는 더 깊고, 더 날카롭고, 두껍고, 더 큰 무는 힘을 가지고 있습니다.

잠금 원리: 톱니 끝을 사용하여 금속 표면을 "움켜쥐고 물어뜯음"으로써 기계적 잠금력이 생성됩니다.

재질 : 65Mn 스프링 강철로 제작, 경도 HRC 39-50

부하 성능:고하중 및 심한 진동이 있는 작업 환경에 적합

비용 특징:신뢰할 수 있는 성능을 위한 뛰어난 가치

적용 분야: 내부 톱니가 있는 IOW 잠금 와셔는 견고한 부품에 이상적입니다. 자동차 섀시 및 엔진, 산업 기계, 건설 리프팅 장비에 널리 사용됩니다.

간단히 말해서, 표준 AW와 대형 IOW 중에서 어느 것을 선택할지는 주로 볼트의 작동 응력에 따라 결정됩니다. 전자 제품 및 가전 제품과 같은 경부하 용도의 경우 일반 AW 유형이 충분하고 예산 친화적입니다.

자동차, 대형 산업 기계 등 강한 진동이나 충격이 있는 상황에서는 볼트 조인트를 안전하게 유지하기 위해 IOW 헤비듀티 유형을 선택하세요.

M2	2.2	2.34	4.20	4.5	0.28	0.32
M2.5	2.7	2.84	5.20	5.5	0.37	0.43
M3	3.2	3.38	5.70	6.0	0.37	0.43
M3.5	3.7	3.88	6.64	7.0	0.47	0.53
M4	4.3	4.48	7.64	8.0	0.47	0.53
M5	5.3	5.48	9.64	10.0	0.57	0.63
M6	6.4	6.62	10.57	11.0	0.67	0.73
M7	7.4	7.62	12.07	12.5	0.77	0.83
M8	8.4	8.62	14.57	15.0	0.77	0.83
M10	10.5	10.77	17.57	18.0	0.87	0.93
M12	13.0	13.27	19.98	20.5	0.96	1.04
M14	15.0	15.27	23.48	24.0	0.96	1.04
M16	17.0	17.27	25.48	26.0	1.16	1.24
M18	19.0	19.33	29.48	30.0	1.36	1.44
M20	21.0	21.33	32.38	33.0	1.36	1.44
M24	25.0	25.33	37.38	38.0	1.45	1.55

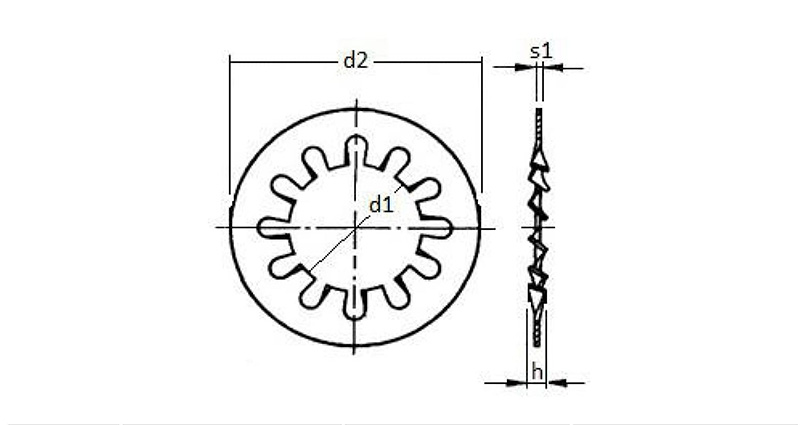

제공된 정보 및 도면은 참조용일 뿐입니다.

당신은 알고 싶을 수도 있습니다

(1) 자동차 엔진 설치에는 어떤 스타일을 사용해야 합니까?

IOW 내부 치아 잠금 와셔를 사용하는 것이 좋습니다. 나사가 풀리는 것을 방지하는 데 효과적입니다.

(2) 두 가지 스타일 모두에 스테인리스 스틸 버전이 있습니까?

확신하는. AW 및 IOW 유형 모두 A2/304 및 A4/316 등급과 같은 스테인리스강으로 공급될 수 있습니다.

(3) IOW와 AW 유형의 경도 차이는 무엇입니까?

탄소강 AW 표준 와셔의 경도는 일반적으로 HRC 35-45입니다. 견고한 IOW 탄소강 버전은 일반적으로 경도가 HRC 42에서 50까지 더 단단합니다.
