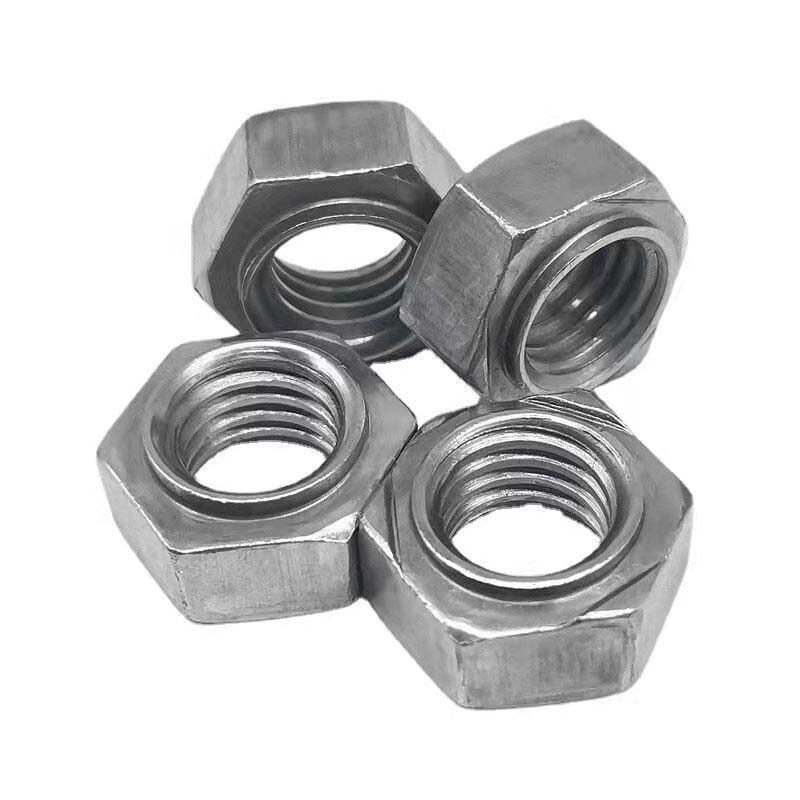

저항 투영 용접용 미터법 육각 너트

저항 투영 용접용 미터법 육각 너트는 미터법 단위로 크기가 지정되며 저항 점용접을 위해 특별히 설계되었습니다. 용접 과정에서 작은 돌출부가 녹아 금속과 결합됩니다. Xiaoguo® 공급업체는 무료 샘플을 제공할 수 있습니다.

모델:BS 7670-1-4-1993

문의 보내기

제품 설명

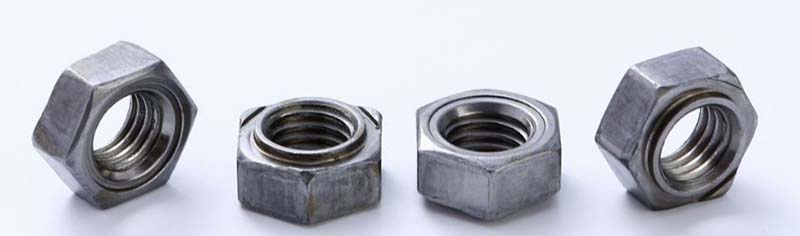

저항돌기용접용 미터식 육각너트는 육각형 모양으로 되어 있어 렌치를 사용하여 조이기에 편리합니다. 너트의 한쪽에는 여러 개의 돌출된 작은 납땜 지점이 있고, 다른 쪽에는 표준 미터법 나사산 구멍이 있습니다.

제품 세부정보

미터법 저항 투영 용접 육각 너트는 바닥에 작은 돌출부가 있습니다. 용접 전극이 아래로 누르면 전류가 돌출부를 통해 흐르고 돌출부가 즉시 녹고 너트가 밑에 있는 금속판과 융합됩니다. 이 공정은 빠르고 자동화되어 자동차나 가전제품 산업의 대규모 생산 라인에 매우 적합합니다.

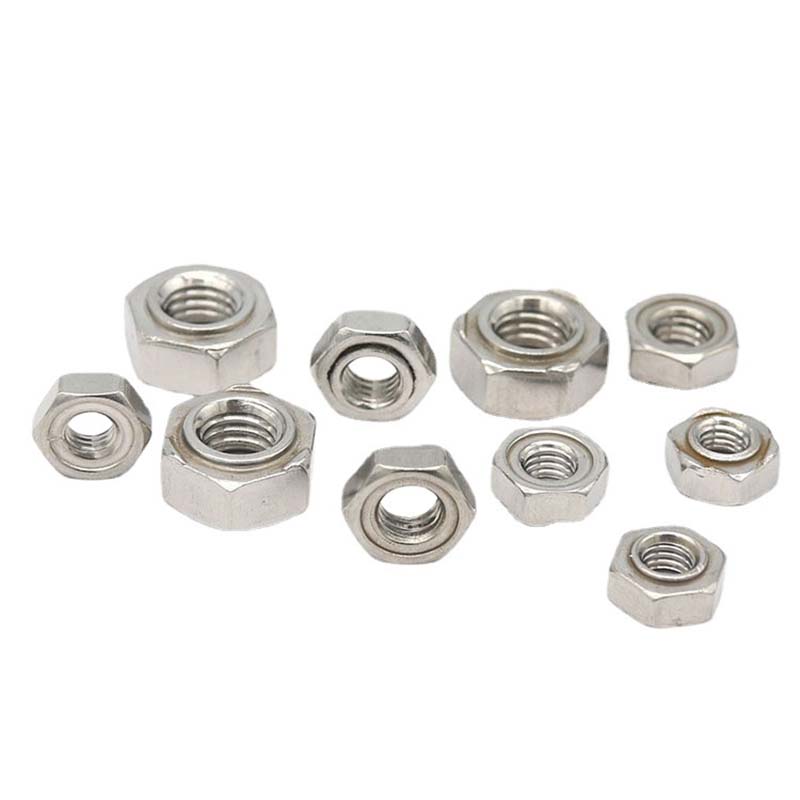

M6, M8, M10과 같은 저항 돌출 용접 커버 크기를 위한 미터법 육각 너트입니다. 피치(예: 1.0 또는 1.25)는 볼트와 일치해야 합니다. 육각 너트의 크기(예: M6의 육각 너트는 10mm)에 따라 후속 단계에 필요한 렌치가 결정됩니다.

월	M3	M4	M5	M6	M8	M10	M12
P	0.5	0.7	0.8	1	1.25	1.5	1.75
최대 d1	4.47	5.97	6.96	7.96	10.45	12.45	14.75
d1분	4.395	5.895	6.87	7.87	10.34	12.34	14.64
그리고 분	8.15	9.83	10.95	12.02	15.38	18.74	20.91
h 최대	0.55	0.65	0.7	0.75	0.9	1.15	1.4
시간 분	0.45	0.55	0.6	0.6	0.75	1	1.2
h1 최대	0.25	0.35	0.4	0.4	0.5	0.65	0.8
1시간	0.15	0.25	0.3	0.3	0.35	0.5	0.6
최대	7.5	9	10	11	14	17	19
초	7.28	8.78	9.78	10.73	13.73	16.73	18.67
H 최대	3	3.5	4	5	6.5	8	10
시간 분	2.75	3.2	3.7	4.7	6.14	7.64	9.64

parameter of Metric hex nuts for resistance projection welding

저항 투영 용접의 경우 미터법 육각 너트를 사용할 때 표면을 깨끗하게 유지하십시오. 기름이나 녹이 발생하면 용접부가 손상될 수 있습니다. 전극이 정렬되어 있고 모양이 양호한지 확인하십시오. 전극이 손상되면 용접 불량이 발생할 수 있습니다. 일반적으로 설정 오류를 나타내며 용접이 안전하지 않을 수 있음을 나타내는 "스패터"(불꽃이 튀는 현상)에 주의하십시오.

제품특징

저항 투영 용접용 미터법 육각 너트는 볼트를 조이거나 풀 때 더 큰 토크를 제공하여 미끄러짐 없이 부드럽고 쉬운 작동을 보장합니다. 또한 용접 지점을 깔끔하게 정렬하고 용접 중 균일한 열 분포를 보장합니다. 이는 용접된 부품에 단단히 접착되어 안전한 연결을 생성합니다.

Metric hex nuts for resistance projection welding
