미터법 유형 U 12 Piont 플랜지 나사

미터법 유형 U 12 피온트 플랜지 나사는 정확하고 안전한 설치에 적합합니다. Xiaoguo® 공장은 귀하의 요구를 충족시킬 수 있습니다. 우리는 ASME/ANSI B18.2.5M-2009 구현 표준에 따라 생산합니다. 지금 주문하고 필요한 믿을 수 있는 나사를 구입하세요.

문의 보내기

제품 설명

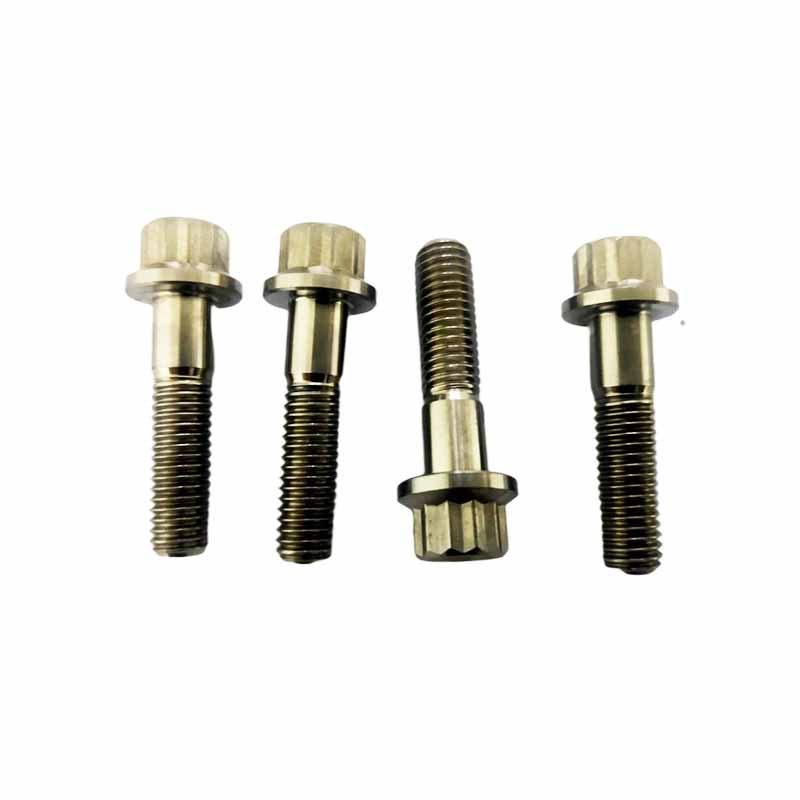

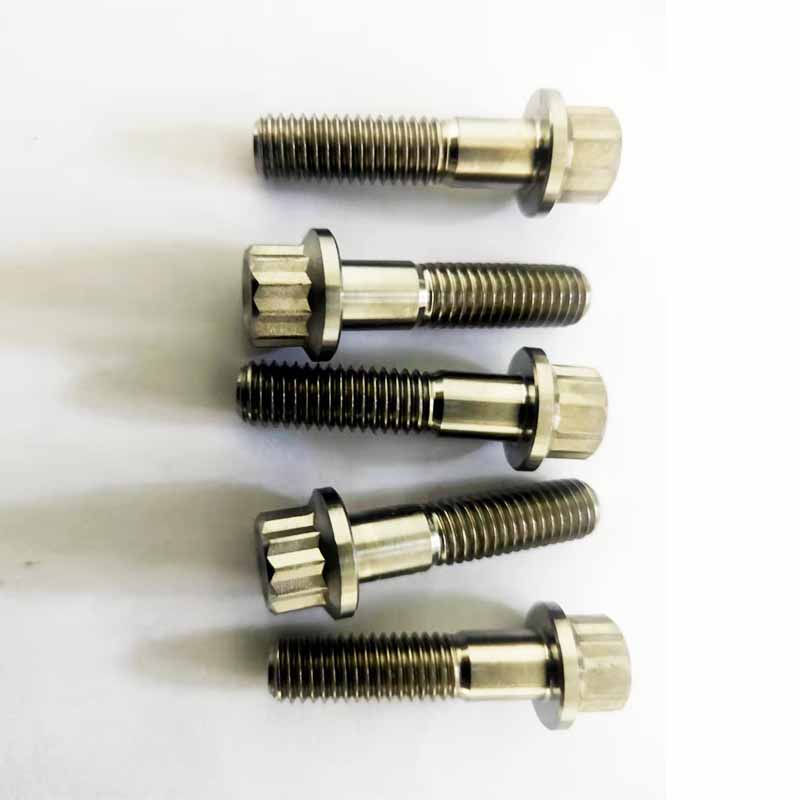

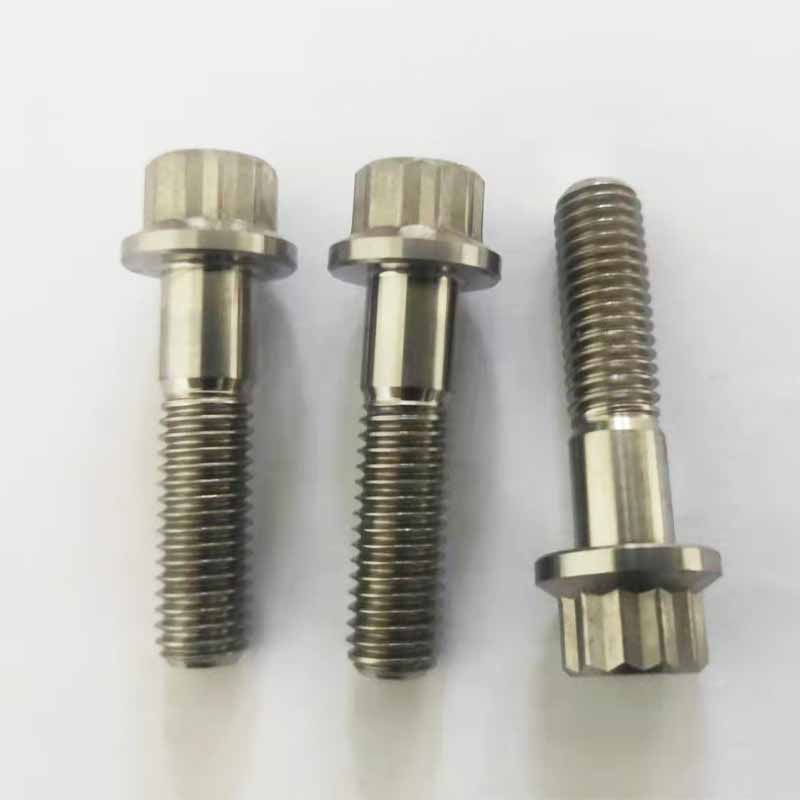

미터법 유형 U 12 피온트 플랜지 나사에는 머리 부분에 12개의 모서리가 있습니다. 조이면 접촉 면적이 넓어지고 더 큰 토크를 가할 수 있습니다. 나사 아래에는 U자형 플랜지 플레이트가 있어 연결된 부분과의 접촉 면적을 늘리고 압력을 분산시킬 수 있습니다.

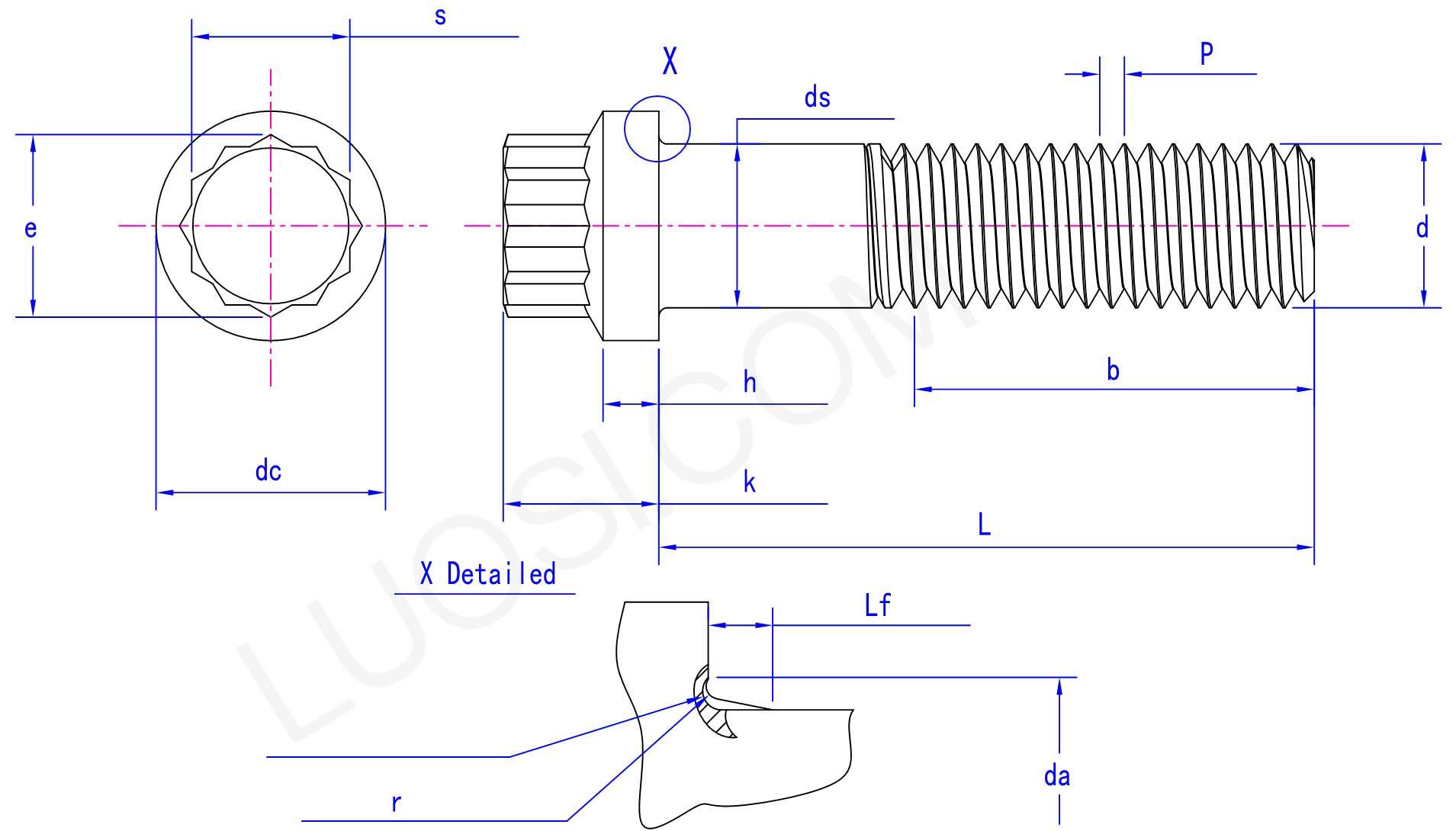

Metric Type U 12 Piont Flange Screw

기능 및 매개변수

미터법 U형 12점 나사는 염수분무 부식에 강합니다. 하단 컷 디자인은 스테인레스 스틸에 자주 사용되므로 틈새 부식을 줄일 수 있습니다. 플랜지 씰링 표면은 선박 난간이나 해안 인프라에 이상적인 선택입니다. 풀림을 방지할 수 있습니다. 톱니 모양의 플랜지 바닥 표면에는 맞물림 표면이 있어 잠금 와셔가 필요하지 않은 산업용 진동기 또는 발전기 브래킷에 적합합니다.

미터법 유형 U 12 피온트 플랜지 나사는 터빈 배기 매니폴드를 고정하는 데 사용됩니다. 매니폴드 누출은 터빈 효율을 감소시킵니다. 900°C의 열주기를 견딜 수 있습니다. U자 모양의 홈은 조일 때 플랜지가 휘어지는 것을 방지할 수 있습니다. 니켈 점착 방지제를 바르면 구리 페이스트가 타서 사라집니다. 50,000마일마다 교체하십시오. 열 피로로 인해 배기관이 터질 수 있습니다.

미터법 유형 U 12점 나사는 풍력 터빈의 기어박스 커버를 고정하는 데 사용됩니다. 터빈 진동으로 인해 기존 나사가 후퇴할 수 있습니다. 덮개판을 20년 이상 잠글 수 있습니다. 밑단 컷팅 부분은 충격흡수 역할을 할 수 있습니다. 12점 토크 배율기를 높은 곳에서 사용할 때 조임이 충분하지 않으면 먼지가 들어가 기어가 손상될 수 있습니다.

미터법 유형 U 12 피온트 플랜지 나사는 체결력이 매우 강력합니다. 12각 설계로 조였을 때 더 큰 토크를 견딜 수 있습니다. 또한 U자형 플랜지는 마찰을 증가시켜 진동 환경에서도 풀리기 어렵습니다. 그들은 매우 신뢰성이 높으며 연결 부품을 항상 안정적으로 유지할 수 있습니다.

제품 매개변수

월	M5	M6	M8	M10	M12	M14	M16	M20	M24	M30	M36
P	0.8	1	1.25	1.5	1.75	2	2	2.5	3	3.5	4
DS 맥스	5	6	8	10	12	14	16	20	24	30	36
최소 DS	4.82	5.82	7.78	9.78	11.73	13.73	15.73	19.67	23.67	29.67	35.61
최대	5	6	8	10	12	14	16	20	24	30	36
초	4.79	5.79	7.78	9.78	11.79	13.79	15.81	19.82	23.75	29.72	35.7
분	5.6	6.7	9	11.2	13.5	15.8	18	22.5	27	33.8	40.5
DC 최대	8.72	10.22	13.27	16.27	18.27	21.33	24.33	30.33	36.39	45.39	54.46
DC 최소	8.27	9.77	12.72	15.69	17.67	20.67	23.62	29.55	35.52	44.52	52.75
h 최대	2.25	2.7	3.6	4.5	5.4	6.3	7.2	9	10.8	13.5	16.2
시간 분	2	2.45	3.35	4.13	5.03	5.93	6.83	8.5	10.3	13	15.6
k 최대	5	6	8	10	12	14	16	20	24	30	36
K분	4.88	5.82	7.78	9.78	11.73	13.73	15.73	19.67	23.67	29.67	35.57
예 최대	6.2	7.5	10	12.5	15.2	17.7	20.5	25.5	30.7	38.5	46.2
Lf 최대	1.4	1.6	2.1	2.1	2.1	2.1	3.2	3.2	3.2	4.5	4.5
r 최대	0.25	0.26	0.36	0.45	0.54	0.63	0.72	0.89	1.07	1.33	1.6
R 분	0.1	0.11	0.16	0.2	0.24	0.28	0.32	0.4	0.48	0.61	0.73
