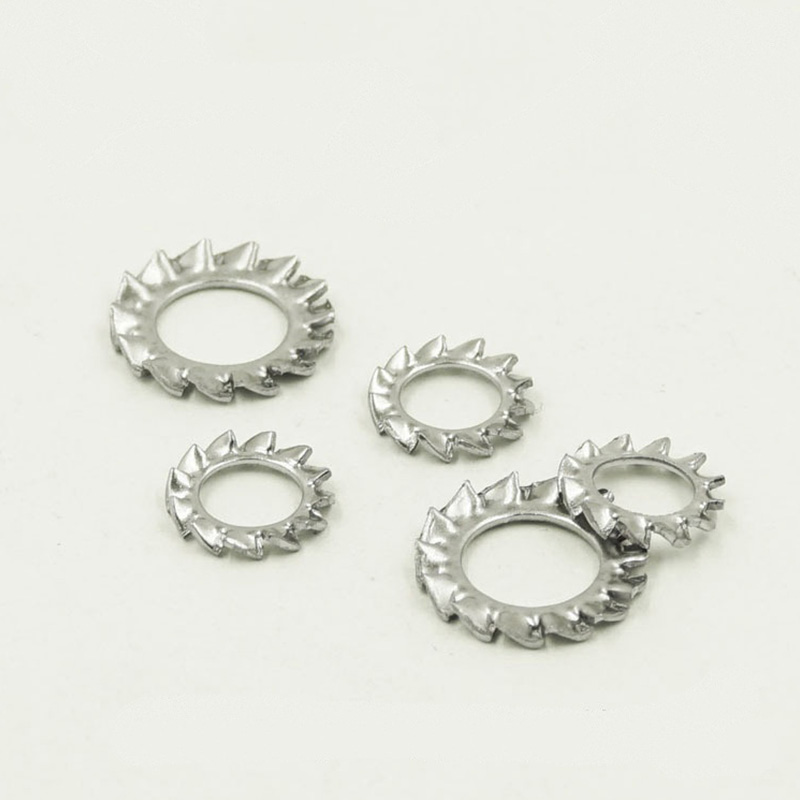

외부 톱니 모양의 잠금 와셔

Xiaoguo® 공장에서 생산되는 외부 톱니형 잠금 와셔는 탁월한 충격 저항성과 풀림 방지 성능을 갖추고 있습니다. 사용하면 외부 톱니가 볼트 머리와 공작물 표면에 내장되어 볼트가 풀리는 것을 방지합니다.

문의 보내기

제품 설명

외부 톱니형 잠금 와셔는 외부 가장자리 주위에 톱니가 있는 풀림 방지 개스킷입니다. 톱니는 와셔의 외부 원에서 방사형으로 늘어납니다.

볼트나 너트를 조이면 외부 톱니가 부품 표면에 달라붙습니다. 마찰을 증가시키고 기계적 잠금 장치를 형성하므로 패스너가 쉽게 풀리지 않습니다.

내부 톱니 잠금 와셔와 비교하여 외부 톱니 스타일은 외부 크기가 더 큰 부품에 더 잘 맞습니다. 압력을 고르게 분산시켜 안정적인 잠금 효과를 줍니다. 내부 톱니 개스킷은 주로 작은 나사의 머리 아래에 사용되는 반면, 외부 톱니형 잠금 와셔는 주로 너트 아래 또는 머리가 더 큰 패스너에 사용됩니다.

작동 원리

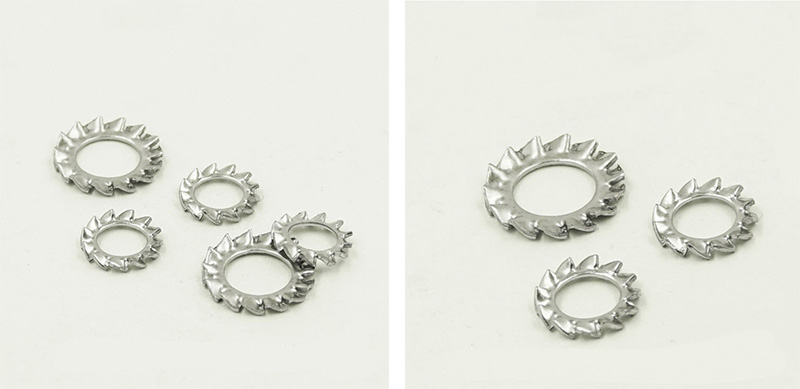

Outer Serrated Lock Washer

외부 톱니형 잠금 와셔의 작동 원리는 실제로 매우 간단합니다. 주로 두 가지에 의존합니다.

(1) 치아가 접촉면을 파고듭니다.

이런 종류의 와셔는 바깥쪽 가장자리에 원형의 날카로운 이빨이 있습니다. 볼트나 너트를 조이면 톱니가 접촉하는 두 표면, 즉 볼트 머리나 너트의 바닥면과 설치된 부품의 표면에 눌려집니다.

치아가 가라앉은 후에는 패스너 아래에 미늘 고리처럼 작동합니다. 볼트가 자연스럽게 풀리기 시작하면 이 톱니가 볼트를 단단히 잡고 회전을 멈춥니다.

(2) 와셔 자체가 탄력성을 제공합니다.

외부 톱니형 잠금 와셔는 완전히 평평하지 않습니다. 그것은 그 자체로 어느 정도 탄력성을 가지고 있습니다. 조이고 나면 납작해지지만 소재는 늘 원래의 모습으로 돌아가고 싶어 하기 때문에 계속해서 위로 힘을 가하게 된다. 이 힘은 나사산 사이의 마찰을 증가시켜 나사가 느슨해질 가능성을 줄여줍니다.

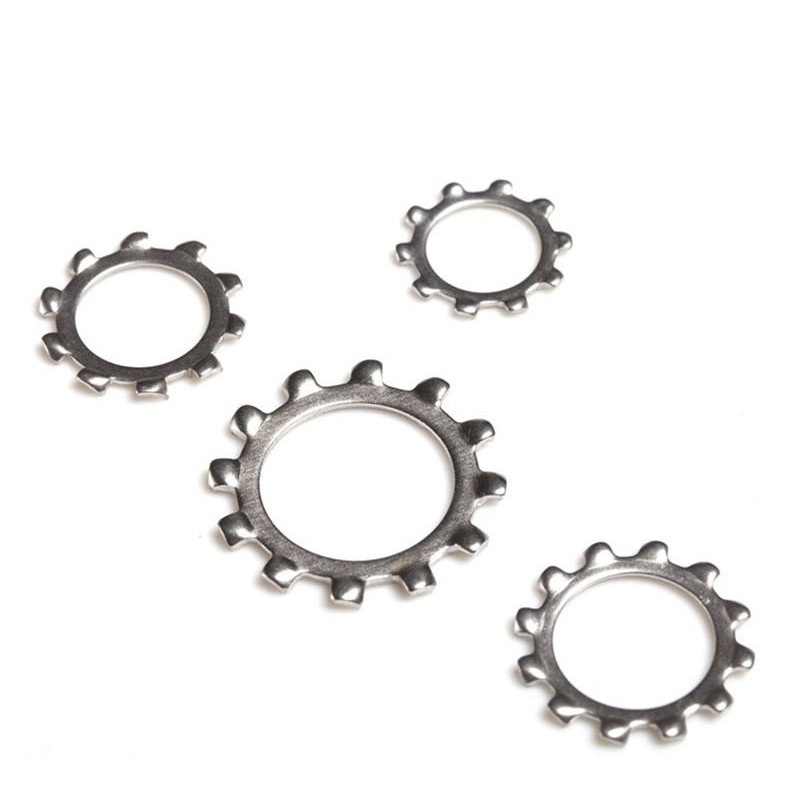

Outer Serrated Lock Washer

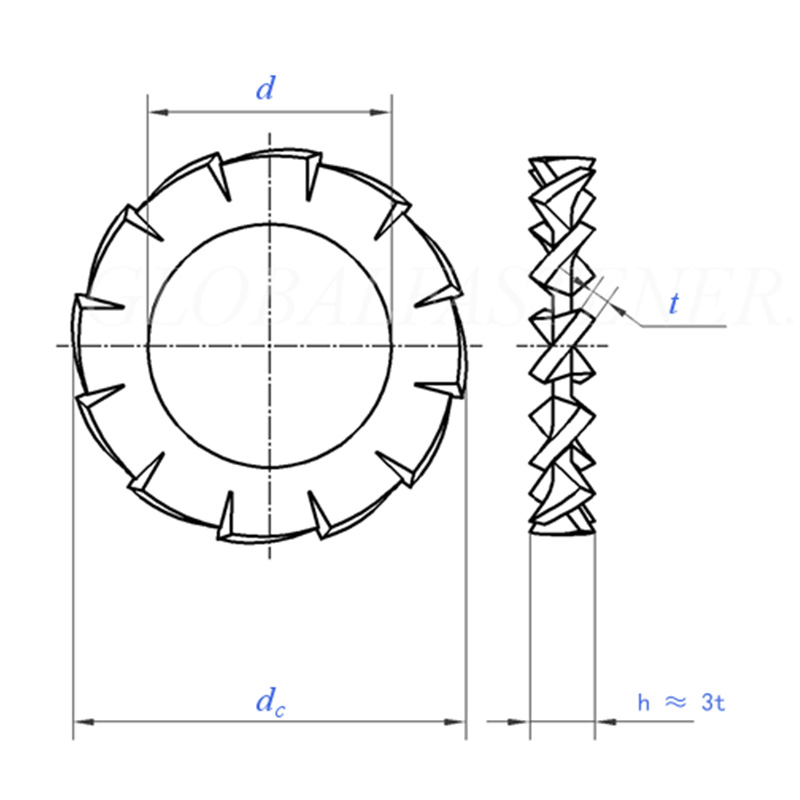

크기		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	최소=공칭 크기	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	최대	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
직류	최대=공칭 크기	3.6	4.5	5.5	6	7	8	10	11	12.5	15
직류	분	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
치아 수	분	9	9	9	9	10	11	11	12	14	14
1000단위skg당		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
공칭 나사 직경의 경우		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

크기		10.5	13	15	17	19	21	23	25	28	31
d	최소=공칭 크기	10.5	13	15	17	19	21	23	25	28	31
d	최대	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
드	최대=공칭 크기	18	20.5	24	26	30	33	36	38	44	48
드	분	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
치아 수	분	16	16	18	18	18	20	20	20	22	22
1000단위skg당		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
공칭 나사 직경의 경우		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30
