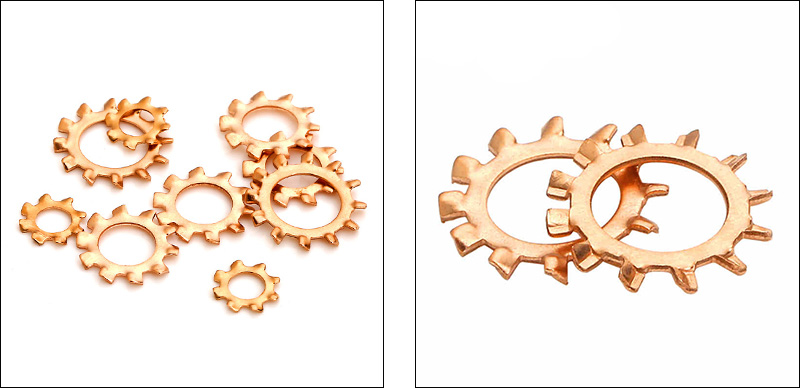

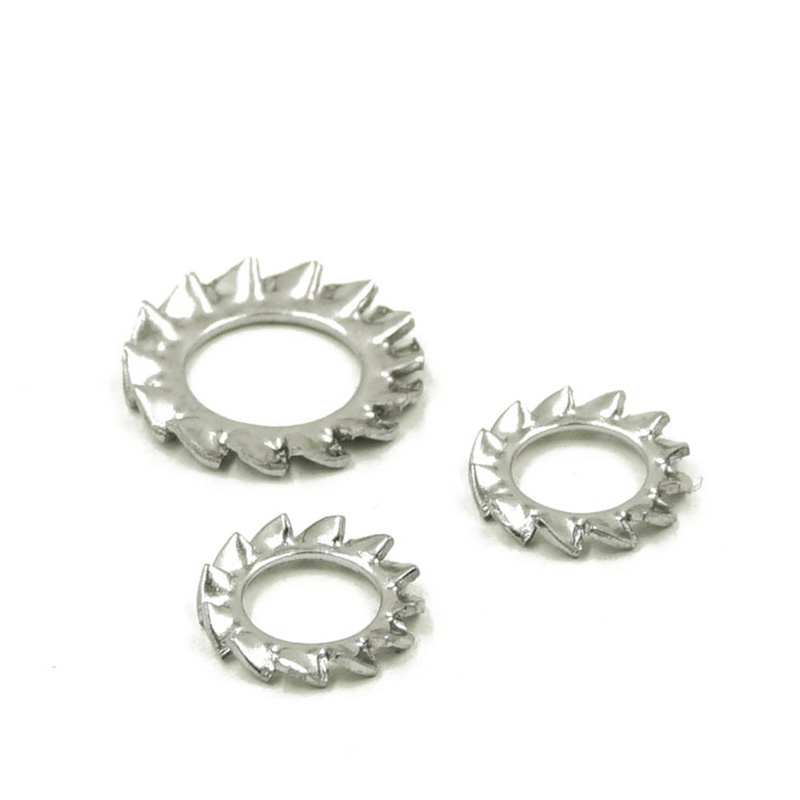

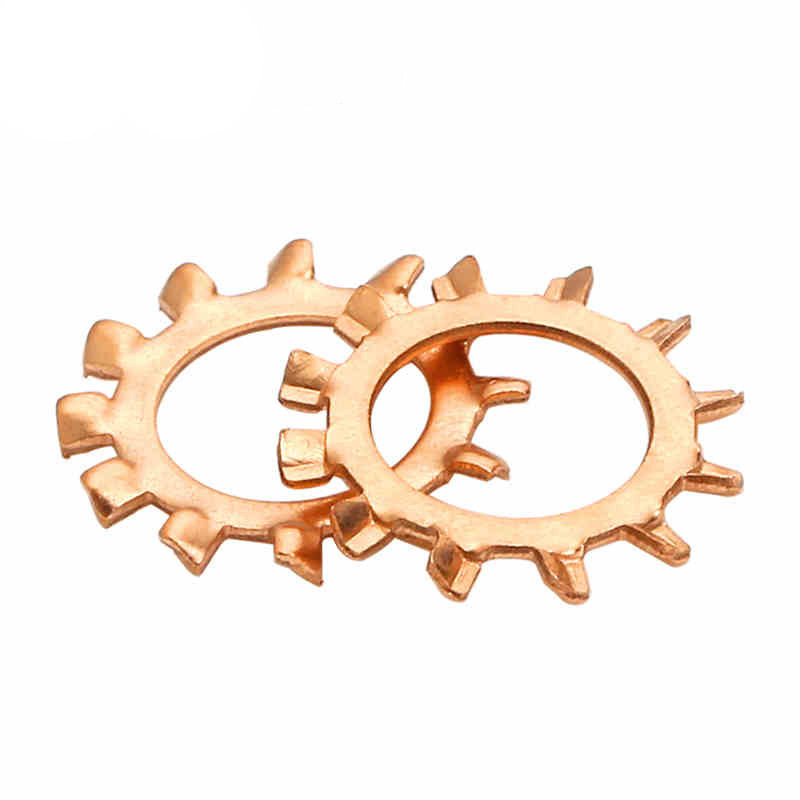

외부 톱니형 톱니 잠금 와셔

외부 톱니 모양의 톱니 잠금 와셔의 유형은 주로 톱니 모양 구조, 내 하중 강도 및 특수 기능과 같은 측면을 기준으로 분류됩니다.

(1) DIN 6798

DIN 6798 표준은 외부 톱니형 톱니 잠금 와셔에 가장 널리 사용되는 사양이며 주로 세 가지 형식으로 구성됩니다.

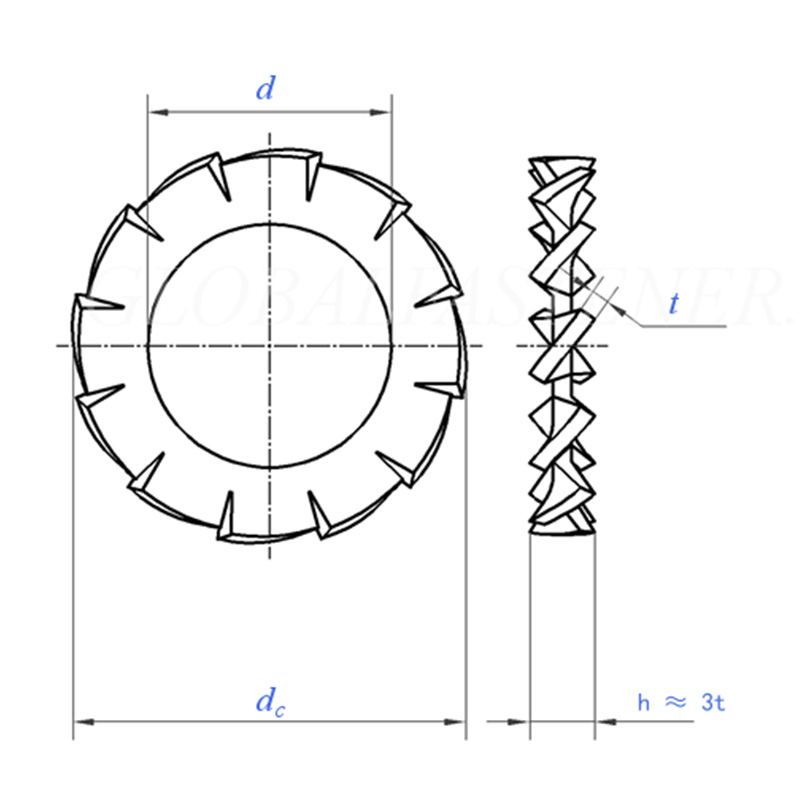

①외부 톱니형 잠금 링

톱니는 외부 링에 있으며 겹치는 방식으로 배열되어 가장 큰 접촉 면적을 제공합니다.

②내부 톱니형 잠금 링

톱니는 내부 링에 있으며 작은 머리 나사에 적합합니다.

③원추형 리브 잠금 링

원추형 구조, 90° 접시형 각도

(2) BW 대 EOW

하중 강도 분류에 따라 외부 톱니 모양의 톱니 잠금 와셔는 표준 유형과 중부 하용 유형으로 구분됩니다.

① BW 표준형

톱니 깊이가 규칙적이며 일반 산업용 및 일반 조립 작업에 적합합니다. 일반적인 용도: 전자 제품, 일반 기계, 자동화 장비.

② EOW 헤비듀티형

진동이 심하고 하중이 심한 장소에 적합한 더 깊은 톱니와 더 나은 풀림 방지 성능을 갖추고 있습니다. 일반적인 용도: 자동차 부품, 고진동 기계, 건설 프로젝트 및 강철 구조물.

(3) 특수 기능

①EOW 오버랩

상대적으로 약한 토크를 사용하는 용도를 위해 특별히 설계된 특수 중첩 톱니 구조입니다. 일반적인 외부 치아 유형에 비해 고르지 않은 지지 표면에 적합하고 접촉 면적이 더 크며 하중 분산에 도움이 됩니다.

②대/협대역

다양한 적용 공간의 요구 사항에 따라 다양한 접촉 영역 요구 사항을 충족하기 위해 (RDEFL/RDIFL) 및 (RDIFS)가 제공됩니다.

③양치 와셔 RDD

내부 표면과 외부 표면 모두 톱니 모양으로 되어 있어 더 높은 풀림 방지 요구 사항이 필요한 용도에 적합합니다.

FAQ

(1) 외부 톱니형 톱니 잠금 와셔는 높은 진동에 효과적입니까?

예, 외부 톱니 개스킷은 톱니 사이의 접촉 면적이 더 크고 맞물림이 더 깊기 때문에 내부 톱니 개스킷보다 진동이 심한 환경에 더 적합합니다.

(2) 치아가 알루미늄이나 플라스틱과 같은 부드러운 재료를 손상시킬 수 있습니까?

좋아요. 날카로운 이빨은 부드러운 재료를 파고들어 찌그러지거나 균열이 생길 수 있습니다. 알루미늄 부품의 경우 잠금 와셔와 작업물 사이에 평와셔를 넣어 완충 역할을 할 수 있습니다. 플라스틱 부품의 경우 외부 치아 와셔를 직접 사용하지 마세요. 내부 치아 와셔를 선택하거나 대신 더 큰 평와셔를 사용하는 것이 좋습니다.

(3) 스프링강 외부 톱니형 톱니 잠금 와셔의 일반적인 경도는 얼마입니까?

열처리 후 경도는 일반적으로 HRC 40~50(약 400~530HV)입니다.
