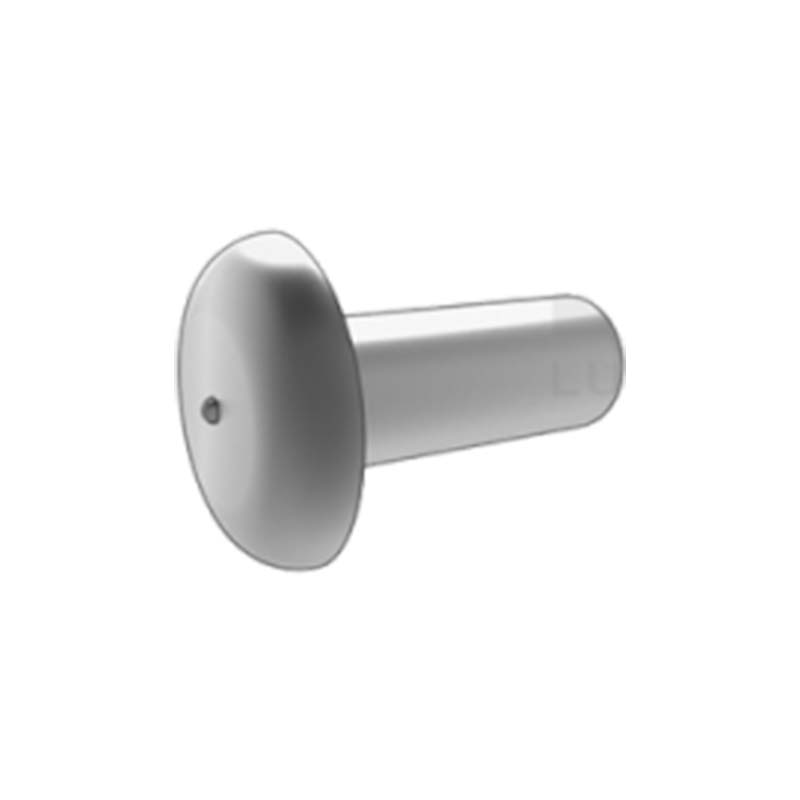

팬 헤드 스터드

팬 헤드 스터드는 기계, 전자 제품 또는 가구 분야, 특히 매끄러운 둥근 헤드가 필요한 부품에 사용하기에 적합합니다. 헤드플레이트는 압력을 고르게 분산시킬 수 있으며 부드러운 소재를 손상시키지 않습니다. Xiaoguo® 공장은 내구성이 뛰어난 패스너를 생산하고 원자재를 엄격하게 관리하며 배송 전에 품질 검사를 실시합니다.

모델:MS 20470H-1993

문의 보내기

제품 설명

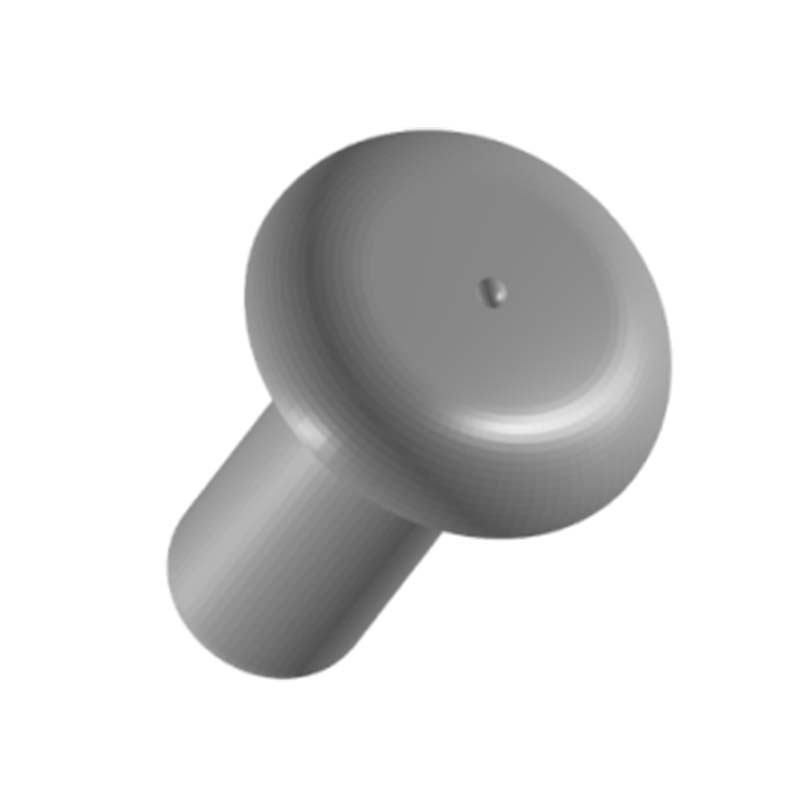

팬 헤드 스터드는 원형 모양으로 약간 돔과 유사하며 부품을 고정하는 데 사용됩니다. 크라운의 디자인은 더 둥글게 보이고 표면적이 더 넓습니다. 습기가 많거나 약간의 부식성이 있는 환경에서 사용하기에 적합합니다.

제품특징

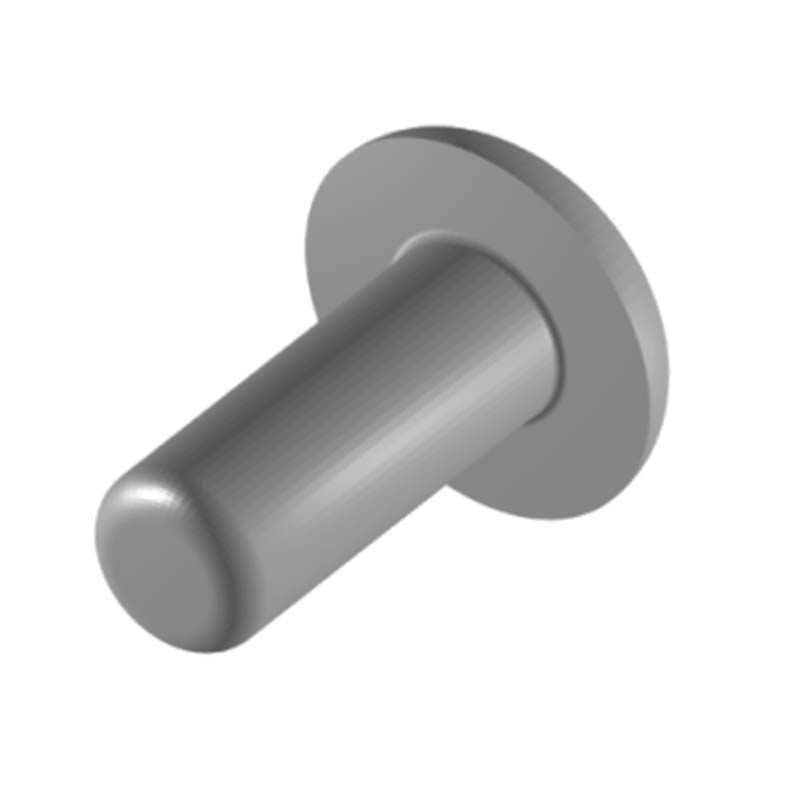

이 스터드의 디스크 모양 헤드는 원형이며 가장자리가 둥글므로 부상을 입지 않으며 사용하기에 더 안전합니다. 헤드 사이즈가 상대적으로 크고, 조일 때 특별한 도구가 필요 없이 일반 도구로 편리하게 조작할 수 있습니다. 재료가 다양하여 다양한 환경 요구 사항을 충족할 수 있습니다.

팬 헤드 스터드의 상단은 원형으로 얕은 돔과 비슷합니다. 용접 후 약간 돌출됩니다. 와셔나 부품을 배치하기 위해 헤드 아래에 공간을 남겨둘 필요가 있는 경우 이 디자인은 매우 실용적입니다. 대부분의 공장에서는 높이가 문제가 되지 않는 이런 상황이 매우 흔합니다.

이 스터드는 식별하기가 매우 쉽습니다. 돔 모양의 머리는 매끄럽고 날카로운 모서리가 없습니다. 이렇게 하면 근처의 전선이나 호스에 걸릴 가능성이 줄어듭니다. 보호해야 하는 날카로운 모서리가 있는 장비 또는 제한된 공간의 경우 이상적인 선택입니다.

팬 헤드 스터드의 곡률은 플랫 헤드 나사에 비해 응력을 더 잘 견딜 수 있습니다. 물체가 진동하거나 한쪽으로 당겨지면 이 돔 모양의 구조는 구부러지기 전에 더 큰 힘을 견딜 수 있습니다. 펌프, 모터 또는 흔들리는 물체를 설치하는 데 매우 적합합니다.

제품 매개변수

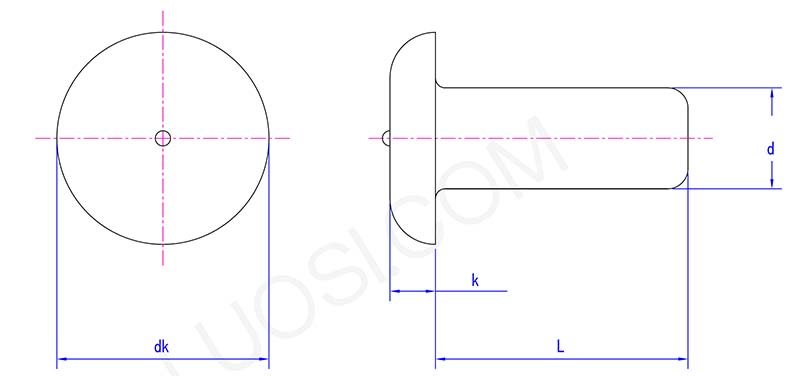

Pan Head Stud parameter

월	1/16	3/32	1/8	5/32	3/16	7/32	1/4	5/16	3/8
최대 d	0.065	0.097	0.128	0.159	0.19	0.222	0.253	0.316	0.378
분	0.061	0.093	0.124	0.155	0.186	0.218	0.249	0.312	0.374
최대 dk	0.131	0.196	0.262	0.328	0.394	0.459	0.525	0.656	0.787
최소 dk	0.119	0.178	0.238	0.296	0.356	0.415	0.475	0.594	0.713
k	0.027	0.04	0.054	0.067	0.08	0.093	0.107	0.133	0.161
