정밀 엔지니어링 페이스 프로젝션 용접 볼트

정밀 엔지니어링 페이스 프로젝션 용접 볼트는 효율적이고 신뢰할 수있는 어셈블리를 위해 자동차 제조에 널리 사용됩니다. Xiaoguo®의 수출 제품의 경우 ISO 및 DIN과 같은 국제 표준을 충족하는 것이이 볼트를 포함하여 우선 순위입니다. 관심이 있으시면 저희에게 연락하십시오.

모델:QC/T 599.1-1999

문의 보내기

제품 설명

정밀 엔지니어링 페이스 프로젝션 용접 볼트는 ISO 메트릭 스레드 (M4, M5, M6, M8, M10) 또는 통합 스레드 (UNC/UNF)와 같은 표준 크기 및 스레드 사양을 따릅니다. 중요한 측정에는 스레드 크기 및 길이, 생크 지름, 머리 직경 및 두께가 포함되며, 가장 중요한 것은 볼트가 용접되는 부분에서 돌출부의 모양 (키가 얼마나, 직경, 얼마나 많은지)가 포함됩니다.

제품 혜택

투영이 정밀 엔지니어링 된 얼굴 프로젝션 용접 볼트 (주변의 링 또는 몇 가지 작은 범프)와 같은 정밀 엔지니어링 페이스 프로젝션 용접 볼트에 설계되는 방식은 일관된 용접을 얻는 데 있어야합니다. 대부분의 일반적인 용도로 작동하는 표준 디자인이 있지만 사용자 정의 디자인을 만들 수도 있습니다.

맞춤형 정밀 엔지니어링 표면에서, 돌출 된 용접 볼트는 전문적으로 교정되고 다양한 재료 두께와 강도 표준에 정확하게 적응하도록 조정됩니다. 높은하지 합금 및 부서지기 쉬운 기판과 같은 어려운 재료에 직면하더라도, 개인화 된 엔지니어링 요구를 충족시키기 위해 연결 안정성과 구조적 안전을 보장 할 수 있습니다.

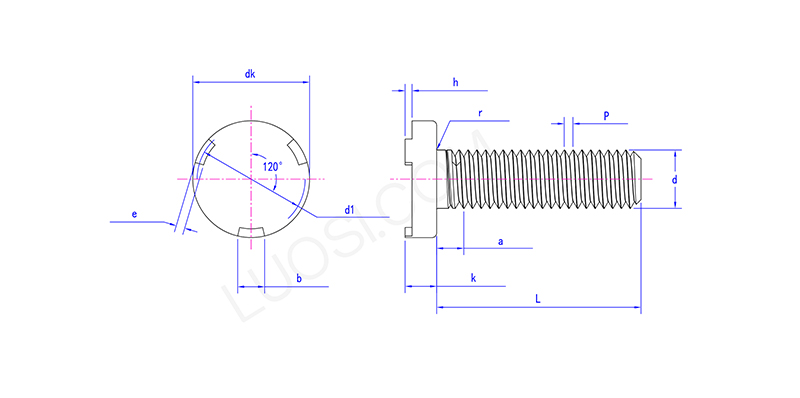

몬	M5	M6	M8	M10
P	0.8	1	1.25	1.5
DK Max	12.4	14.4	16.4	20.4
DK MIN	11.6	13.6	15.6	19.6
K Max	2	2.2	3.2	4.2
K 분	1.6	1.8	2.8	3.8
그리고 맥스	2.25	2.75	2.25	2.75
E 분	1.75	2.25	1.75	2.25
b 맥스	3.3	4.3	5.6	6.3
B 분	2.7	3.7	4.7	5.7
H Max	0.8	0.9	1.1	1.3
H 분	0.6	0.75	0.9	1.1
D1 Max	10	11.5	14	17.5
D1 분	9	10.5	13	16.5
r 최대	0.6	0.7	0.9	1.2
R 분	0.2	0.25	0.4	0.4
최대	3.2	4	5	5
