라운드 헤드 코치 볼트

열처리를 거친 합금강이 선택됩니다. Xiaoguo® 도매 둥근 머리 코치 볼트는 성능 등급이 10.9이고 최대 인장 강도가 1000MPa를 초과합니다. 중장비, 교량, 고하중 구조물에 적합합니다.

문의 보내기

제품 설명

둥근 머리 코치 볼트(캐리지 볼트의 일종)와 캐리지 볼트는 동일한 제품 범주에 속합니다. 주요 차이점은 지역 이름에 있습니다. 북미에서는 일반적으로 캐리지 볼트라고 불리는 반면 영연방 국가(예: 영국, 호주 및 뉴질랜드)에서는 둥근 머리 코치 볼트라는 용어가 더 일반적으로 사용됩니다. 반구형 헤드(둥근 헤드)와 넥 하단에 사각 풀림 방지 구조를 적용한 단면 설치용으로 특별히 제작된 패스너입니다.

Round Head Coach Bolt

구조적 특성

둥근 머리 코치 볼트의 구조 설계는 "단면 설치 및 자동 전도 방지"라는 핵심 목표를 중심으로 하며 주로 다음 네 가지 기능 부품으로 구성됩니다.

(1) 머리

모양: 반구형(둥근 머리) 또는 평평한 상단 둥근 머리. 표면은 육각형, 정사각형 또는 십자형 슬롯과 같은 도구 인터페이스가 없이 매끄러워집니다.

기능과 목적:

넓은 하중 지지 표면 제공

미학과 보안

부드럽고 둥근 디자인

(2) 넥(Neck) - 가장 중요한 미끄럼 방지 구조

모양 : 머리 바로 아래에 위치하며 정사각형(Square) 또는 골이 있는 정사각형(Ribbed Square)이다.

기능과 목적:

기계적 회전 방지 기능

보조 도구가 필요하지 않습니다

정확한 포지셔닝

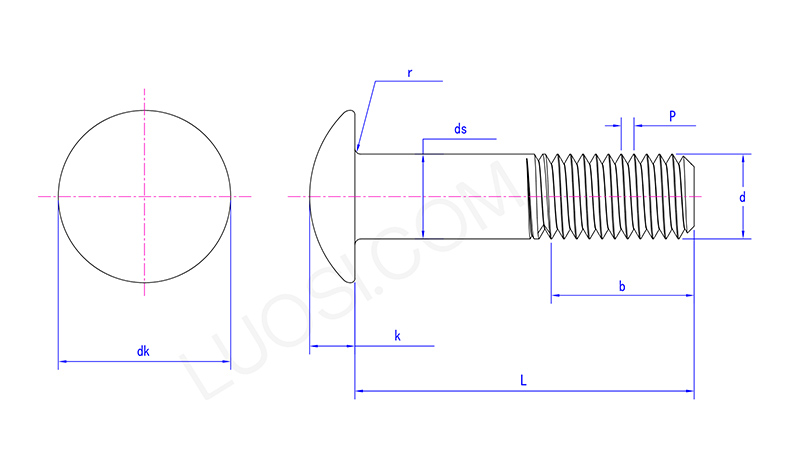

Round Head Coach Bolt

월	M5	M6	M8	M10	M12	M16	M20	M24
P	0.8	1	1.25	1.5	1.75	2	2.5	3
최대 dk	11.3	13.5	18	22.5	27	36	45	54
최소 dk	10.2	12.4	16.9	21.2	25.7	34.4	43.4	52.1
DS 맥스	5.48	6.48	8.58	10.58	12.7	16.7	20.84	24.84
ds 분	4.52	5.52	7.42	9.42	11.3	15.3	19.16	23.16
k 최대	3.2	3.6	4.8	5.8	6.8	8.9	10.9	13.1
k 분	2.5	3	4	5	6	8	10	12
r 최대	0.5	0.5	0.5	0.5	1	1	1	1.5

(3) 샤프트 부분(생크/비나사 부분)

모양: 목과 나사산 사이에 위치하며 표면이 편평하고 나사산이 없는 부드러운 원통형 축입니다.

길이 : 볼트의 전체 길이 L에서 나사산 길이 b를 뺀 값입니다. 다른 사양에는 표준 비율이 있습니다.

기능과 목적:

내전단하중

정확한 포지셔닝

스레드에 힘이 가해지는 것을 방지합니다.

(4) 나사산 부분

모양: 둥근 머리 코치 볼트 끝에 위치하며 표준 미터법 거친 나사산(ISO) 또는 미국 표준 UNC 나사산입니다.

길이(b):

표준 규정: L ≤ 125mm일 때, b ≒ 2d + 6mm(d는 공칭 직경); L > 125mm일 때, b ≒ 2d + 12mm.

실제 제품의 스레드 길이는 고객의 요구 사항에 따라 확장될 수 있습니다(맞춤형 전체 스레드).

기능과 목적:

너트와 협력하여 조임력 생성

예압력 조정

구조적 비교

둥근 머리 코치 볼트의 장점은 독특한 구조에 있습니다. 그렇다면 다른 유형의 볼트와 비교하여 차이점은 무엇입니까? 다음 표를 보시면 알게 될 것입니다!

비교항목	둥근 머리 코치 볼트	육각 머리 볼트	내부 육각 볼트
머리 모양	반구형 둥근 머리	육각형	내부 육각 구멍이 있는 원통형 헤드
풀림방지방식	스퀘어넥으로 기계적 풀림방지	렌치로 머리를 고정해야 함	헤드를 고정하려면 내부 육각 렌치를 사용해야 합니다.
설치자 수	1	2	1
미리 뚫을 수 있나요?	예	아니요,	아니요,
일반적인 애플리케이션	목재, 야외 가구, 울타리	강철 구조물, 기계 조립	정밀기계, 금형
