나사 잠금 칼라 리테이너 설정

XIAOGUO®는 지역 배송을 신속하게 처리하기 위해 로테르담과 휴스턴에 창고를 유지하고 있습니다. 고정 나사 잠금 칼라 리테이너를 설치하려면 나사를 조여 링을 방사형으로 압축하고 정확하고 재사용 가능한 클램핑 메커니즘을 생성해야 합니다.

모델:GB/T 885-1986

문의 보내기

제품 설명

더 오래 지속되도록 하기 위해 이 세트 스크류 잠금 칼라 리테이너는 표면 처리가 다릅니다. 니켈 도금(전기 없이 균일하게 도포)으로 녹 방지에 도움을 주며, 인산염 코팅으로 더욱 매끄럽고 녹에 강합니다. 거친 환경의 경우 특수 공정을 통해 텅스텐 카바이드 층을 분사할 수 있습니다. 이러한 처리를 통해 산성, 염분 또는 거친 조건에서도 잘 작동합니다. 식품 가공에 사용되는 기계에 대한 FDA 승인 마감재와 같은 특정 산업 표준을 충족하는 맞춤형 양극 산화 처리 옵션도 얻을 수 있습니다.

크기

세트 스크류 잠금 칼라 리테이너는 5mm ~ 500mm의 샤프트 직경으로 제공되며 최대 ISO h6 표준에 맞는 공차를 갖습니다. 다양한 디자인 요구 사항에 맞게 너비(3mm~20mm)와 나사산 크기(M3~M24)를 맞춤 설정할 수 있습니다. 각각에는 추적을 위한 레이저 표시가 있으므로 계속 확인할 수 있습니다. 함께 제공되는 CAD 도면을 사용하면 기존 설정에 쉽게 맞출 수 있습니다. 먼저 모든 것을 분해할 필요 없이 이미 설치된 샤프트에 추가할 수 있는 분할 링 버전도 있습니다.

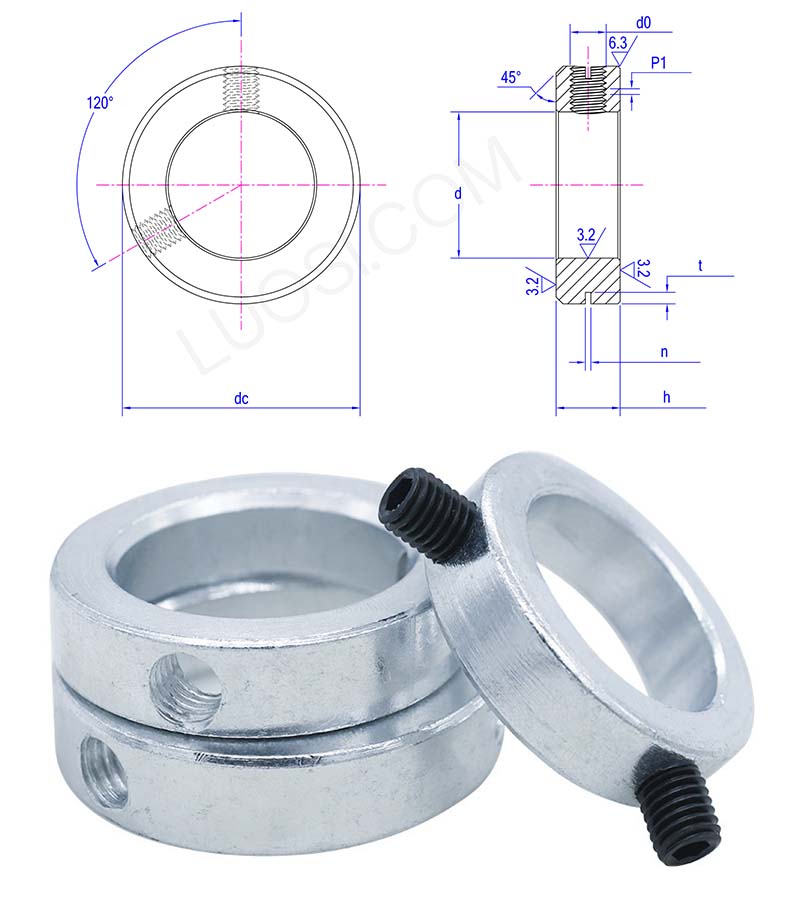

월	Φ85	Φ90	Φ95	Φ100	Φ105	Φ110	Φ115	Φ120	Φ125	Φ130	Φ135
최대 d	85.087	90.087	95.087	100.087	105.087	110.087	115.087	120.087	125.1	130.1	135.1
일 분	85	90	95	100	105	110	115	120	125	130	135
h 최대	22	22	25	25	25	30	30	30	30	30	30
시간 분	21.48	21.48	24.48	24.48	24.48	29.48	29.48	29.48	29.48	29.48	29.48
n 최대	2.31	2.31	2.31	2.31	2.31	2.31	2.31	2.31	2.31	2.31	2.31
n 분	2.06	2.06	2.06	2.06	2.06	2.06	2.06	2.06	2.06	2.06	2.06
t 최대	3.96	3.96	3.96	3.96	3.96	4.95	4.95	4.95	4.95	4.95	4.95
분	3.24	3.24	3.24	3.24	3.24	4.05	4.05	4.05	4.05	4.05	4.05
직류	120	125	130	135	140	150	155	160	165	170	175
d0	M12	M12	M12	M12	M12	M12	M12	M12	M12	M12	M12
P1	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75

고온 환경에 견디다

고정 나사 잠금 칼라 리테이너는 일반적으로 부식에 강한 열처리된 강철 또는 스테인리스강으로 만들어지므로 최대 300°C(572°F)의 온도에서도 잘 작동합니다. 잠금 고리의 나사에는 나사산이 달라붙거나 마모되는 것을 방지하기 위해 고온 고착 방지 코팅이 되어 있는 경우가 많습니다. 매우 까다로운 조건에 필요한 경우 Inconel® 또는 세라믹 코팅 버전과 같은 옵션이 있습니다. 고정 링이 조임력을 유지하고 모양이 변하지 않는지 확인하기 위해 고온과 저온을 순환하면서 테스트합니다. 따라서 매우 뜨거워지는 엔진, 터빈 또는 항공우주 장비에 적합합니다.
