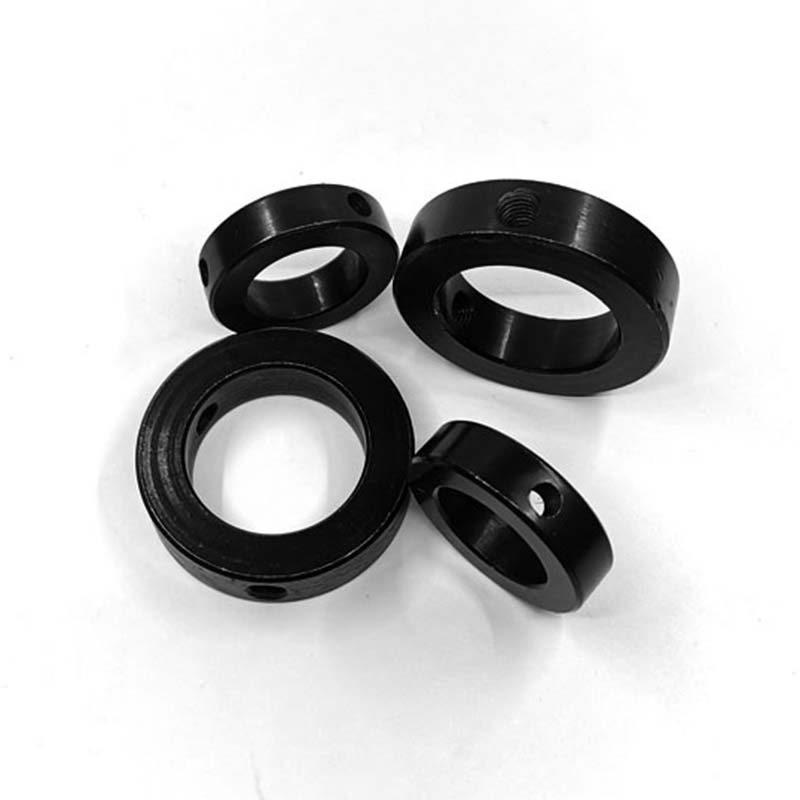

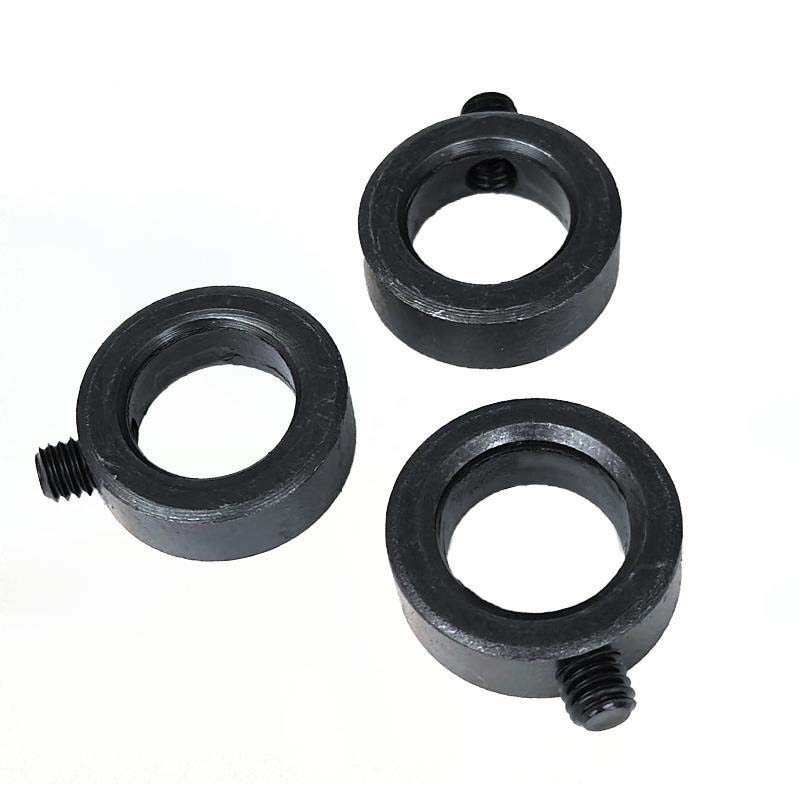

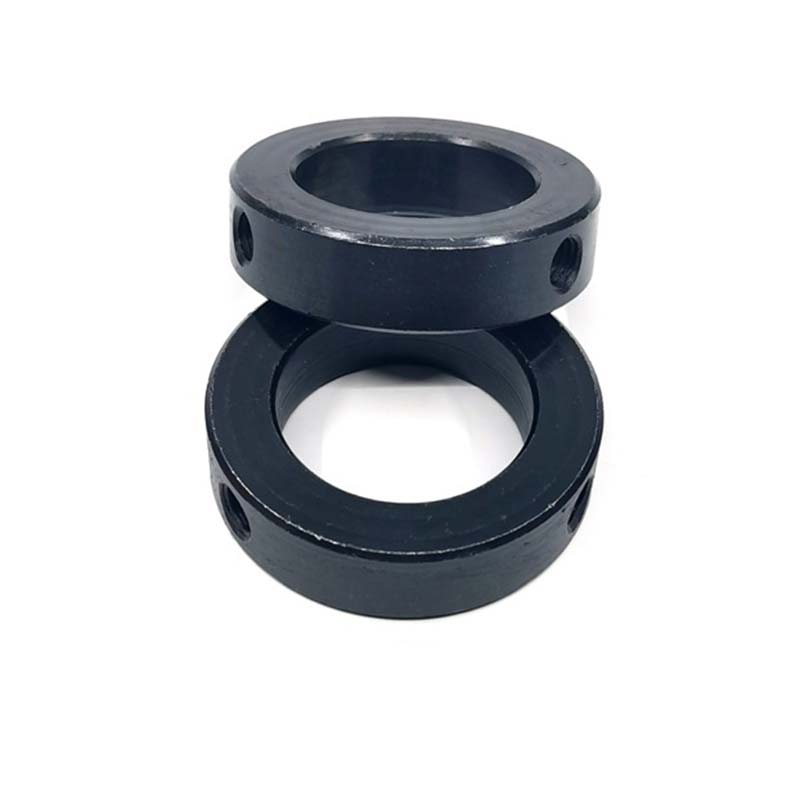

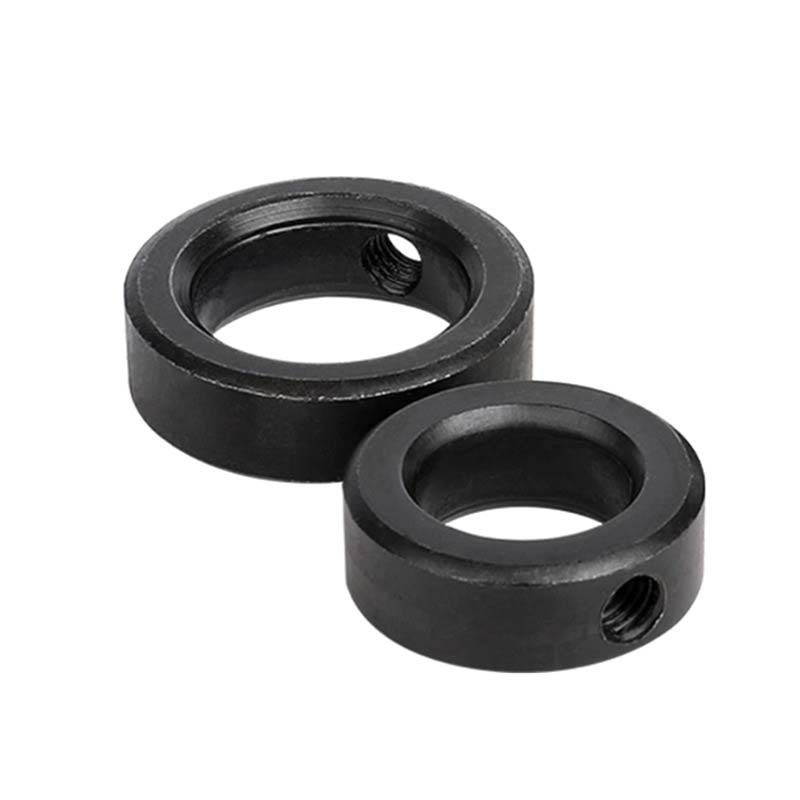

나사산 잠금 고정 링

나사산 잠금 고정 링은 나사산 연결이 풀리지 않도록 설계된 기계적 구성 요소입니다. 나사산 나사를 소매와 결합하여 설치 중에 압력을 고르게 배포하여 안전하고 안정적인 착용감을 보장합니다 .Xiaoguo®는 고객 요구 사항에 따라 제품을 사용자 정의하고 샘플을 제공 할 수있는 중국의 전문 패스너 제조업체입니다.

모델:GB/T 885-1986

문의 보내기

제품 설명

나사산 잠금 고정 고리는 강하고 녹 방지 인 스테인레스 스틸 또는 탄소강으로 만들어졌습니다. 표면은 서비스 수명을 연장하고 내마모성을 향상시키기 위해 열처리를 겪었습니다. 나사산 부분은 정밀한 절단 처리를 거쳐 원활한 조임 및 나사산 정렬을 보장합니다. 가혹한 환경에서 사용하기 위해, 아연-니켈 도금 또는 검은 색 산화물 도금은 표면에 부식 내성 코팅을 추가하기 위해 선택 될 수 있습니다.이 재료는 -40 ° C ~ 300 ° C의 온도 범위에서 작동 할 수 있으므로이 잠금 고리는 해양 환경, 화학 식물 또는 중장기와 같은 극한의 환경 조건에서 사용할 수 있습니다.

Threaded locking retaining ring

몬	φ14	φ15	φ16	φ17	φ18	φ19	φ20	φ22	φ25	φ28	φ30
D Max	14.043	15.043	16.043	17.043	18.043	19.052	20.052	22.052	25.052	28.052	30.052
최소	14	15	16	17	18	19	20	22	25	28	30
H Max	12	12	12	12	12	12	12	12	14	14	14
H 분	11.57	11.57	11.57	11.57	11.57	11.57	11.57	11.57	13.57	13.57	13.57
n Max	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.51	1.51	1.51
n 분	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.26	1.26	1.26
t Max	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.75	2.75	2.75
T 분	1.8	1.8	1.8	1.8	1.8	1.8	1.8	1.8	2.25	2.25	2.25
DC	28	30	30	32	32	35	35	38	42	45	48
D0	M6	M6	M6	M6	M6	M6	M6	M6	M8	M8	M8
P1	1	1	1	1	1	1	1	1	1.25	1.25	1.25

애플리케이션

스레드 잠금 고정 링은 전력 변속기 시스템, 펌프 어셈블리 및 로봇 구성 요소, 특히 구성 요소가 샤프트에 단단히 고정되도록 해야하는 응용 분야에서 널리 사용됩니다. 진동 저항 특성으로 자동차 변속기 시스템, 풍력 터빈 기어 박스 및 컨베이어 시스템에서 일반적으로 사용됩니다. 항공 우주 산업에서도 사용됩니다.

또한 농업 장비 및 재생 가능한 에너지 설정에 나타나서 먼지가 많고 습한 조건에 또는 많은 토크가 발생할 때 물건을 고정시키는 견고한 작업을 수행합니다.

설치에 특별한 도구가 필요합니까?

작동에는 특별한 도구가 필요하지 않습니다. 일반 도구 (예 : 육각 렌치 또는 드라이버)를 사용하여 나사산 잠금 고리를 쉽게 설치할 수 있습니다. 조정을 위해 유압 프레스 나 맞춤형 비품이 필요하지 않습니다. 잠금 링의 나사산 나사를 사용하여 정확하게 조정할 수 있습니다.
