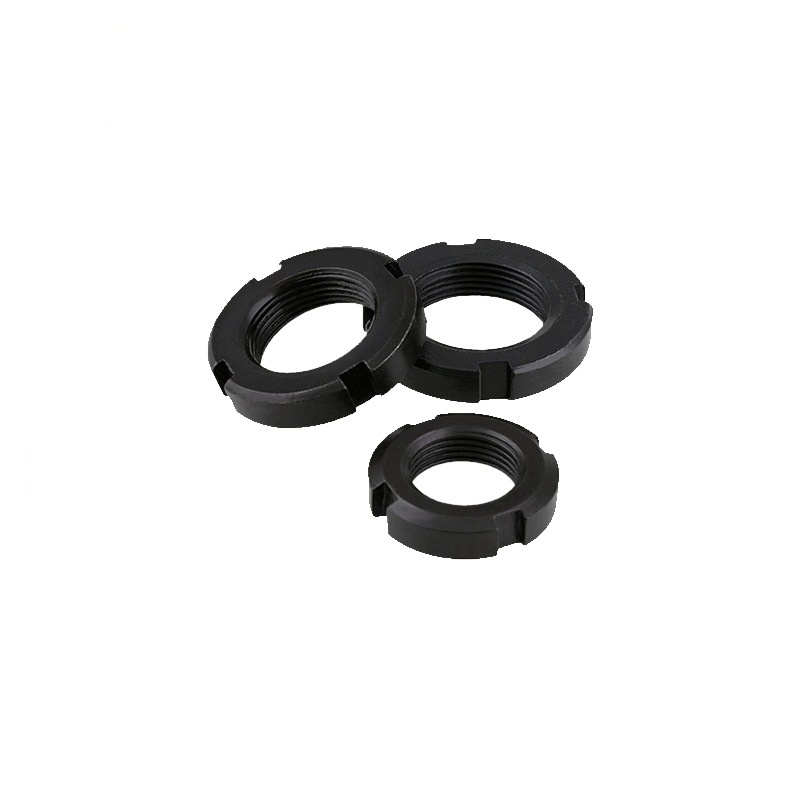

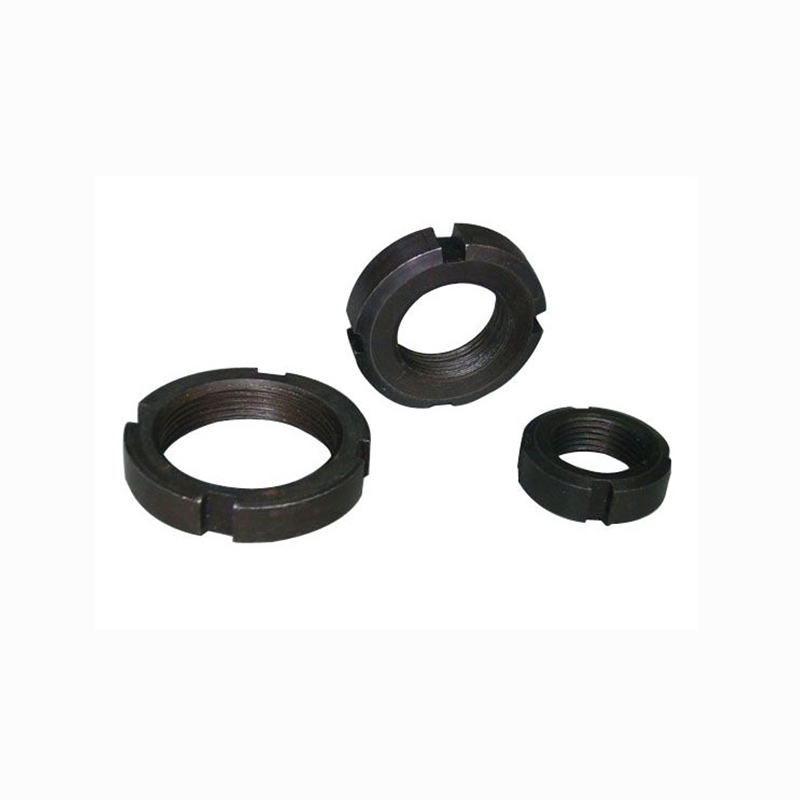

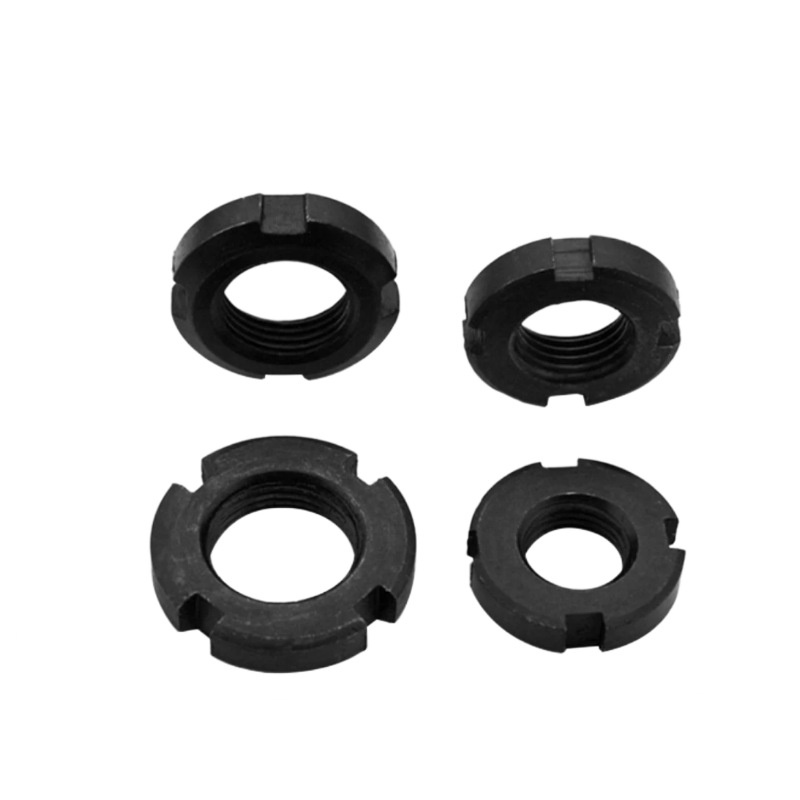

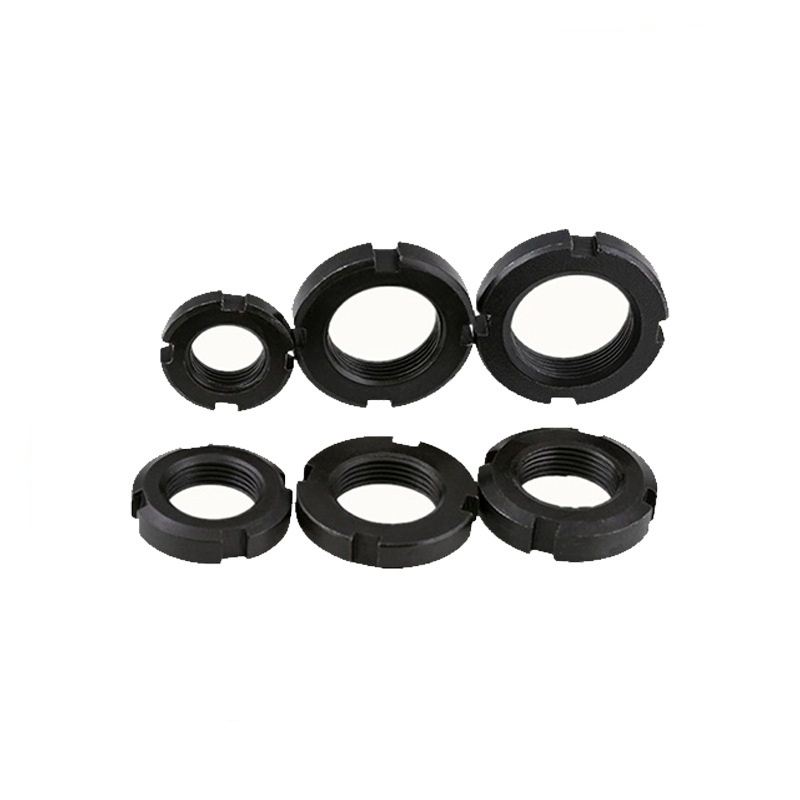

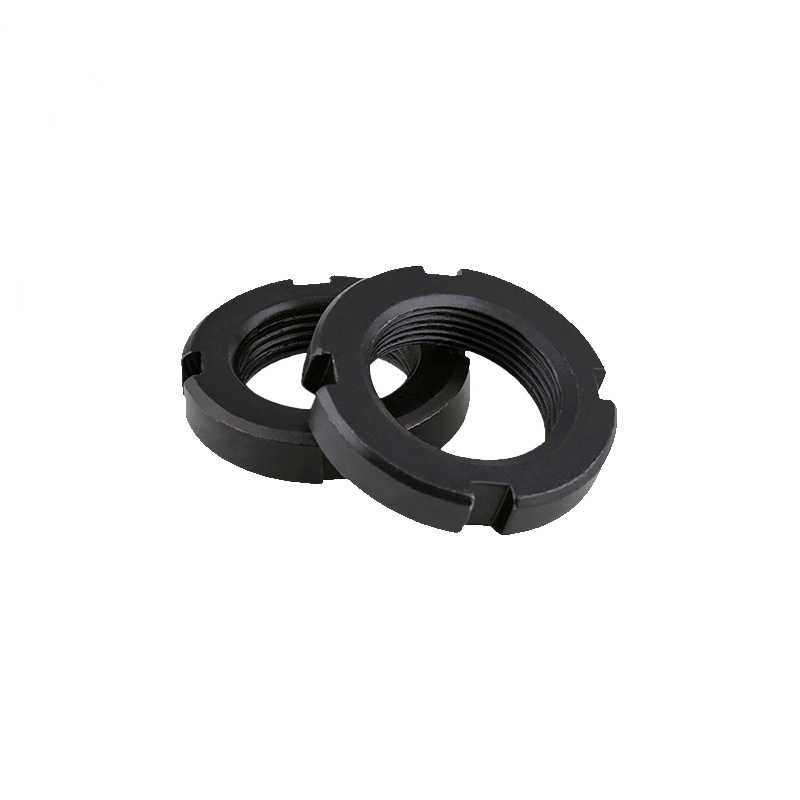

흔들림 방지 슬롯형 잠금 원형 너트

흔히 성 모양 너트라고도 불리는 흔들림 방지 슬롯형 잠금 원형 너트는 독특한 디자인을 가지고 있습니다. 정렬된 구성 요소를 통해 코터 핀을 삽입하여 확실한 기계적 잠금이 가능합니다. 전문 제조업체인 Xiaoguo®는 국제 품질 표준 인증을 받은 제조 공정을 보유하고 있어 제품 신뢰성과 성능을 보장합니다.

문의 보내기

제품 설명

재생 에너지 분야, 특히 풍력 터빈 기어박스와 태양광 추적 시스템의 경우 진동에 저항하는 흔들림 방지 슬롯 잠금 원형 너트의 능력은 매우 중요합니다. 그들의 디자인은 일반적으로 하중을 고르게 분산시킬 수 있는 둥근 베이스를 특징으로 합니다.

우리는 녹색 기술을 지원하기 위해 경쟁력 있는 가격을 제공합니다. 30,000개 이상의 주문에는 대량 할인이 적용됩니다. 이러한 너트는 녹 방지 및 내구성을 위해 정기적으로 표준 용융 아연 도금 마감 처리됩니다. 우리는 원격 프로젝트 현장에 제 시간에 배송될 수 있도록 물류를 처리합니다.

당사의 품질 검사에는 내식성을 보장하기 위한 염수 분무 테스트가 포함되며, 각 너트에는 재료 인증이 함께 제공됩니다.

제품 장점

흔들림 방지 슬롯형 잠금 원형 너트는 방사상 슬롯과 일반적으로 나일론 링 또는 변형 가능한 나사산으로 구성된 내부 잠금 메커니즘을 특징으로 하는 특별히 설계된 패스너입니다. 원형 및 로우 프로파일 형태로 인해 다양한 산업 분야(자동차, 항공우주, 기계 등)의 좁은 공간에도 쉽게 설치할 수 있습니다. 너트는 풀림 방지 성능이 뛰어나 강한 진동 환경에서도 장기간의 안정성과 연결의 신뢰성을 보장할 수 있습니다. 일반적으로 부식 문제에 효과적으로 저항하기 위해 아연 도금 공정으로 처리됩니다. 이를 바탕으로 비용 효율성과 장기적인 신뢰성을 모두 고려할 수도 있습니다. 대량 주문에는 일반적으로 할인이 적용됩니다. 귀하가 받는 제품이 온전하고 신뢰할 수 있음을 보장하기 위해 당사는 내구성이 뛰어난 방습 포장을 사용하여 운송 문제를 해결하고, 토크 및 진동 테스트를 수행하여 잠재적인 문제를 식별하고, ISO 9001 인증 표준을 사용하여 전체 프로세스를 제어하여 제품 성능과 안전을 보장합니다.

FAQ

Q: 슬롯형 잠금 메커니즘은 실제 응용 분야에서 어떻게 작동합니까?

A: 흔들림 방지 슬롯형 잠금 원형 너트는 슬롯을 볼트나 샤프트에 미리 뚫은 구멍과 정렬한 다음 두 구성 요소를 통해 코터 핀이나 안전 와이어를 삽입하는 방식으로 작동합니다. 이 기계적 잠금 방법은 심한 진동에도 흔들림 방지 슬롯형 잠금 원형 너트가 느슨하게 회전하는 것을 방지합니다. Shakeproof Slotted 잠금 원형 너트를 올바르게 설치하면 잠금 핀이 의도적으로 제거될 때까지 영구적인 보안이 보장됩니다.

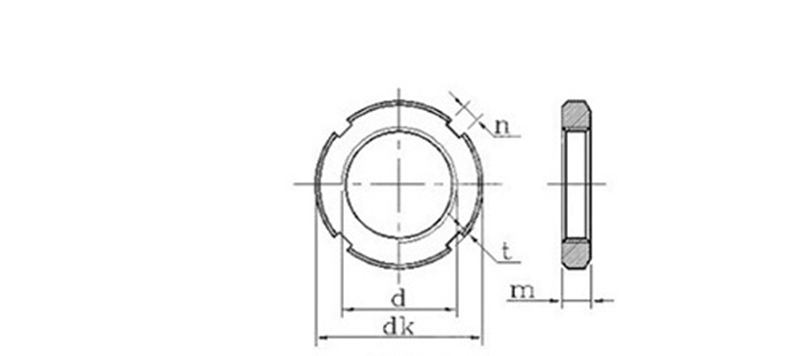

d*P	dk	m	n		t		1000 kg	d*P	dk	m	n		t		1000 ≒kg
			무늬	~의	최대	분					최대	분	무늬	분
M10*1	22	8	4.3	4	2.6	2	16.82	M64*2	95	12	8.36	8	4.25	3.5	351.9
M12*1.25	25						21.58	M65*2	95						342.4
M14*1.5	28						26.82	M68*2	100		10.36	10	4.75	4	380.2
M16*1.5	30		5.3	5	3.1	2.5	28.44	M72*2	105	15					518
M18*1.5	32						31.19	M75*2	105						477.5
M20*1.5	35						37.31	M76*2	110						562.4
M22*1.5	38	10					54.91	M80*2	115						608.4
M24*1.5	42						68.88	M85*2	120						640.6
M25*1.5	42						68.88	M90*2	125	18	12.43	12	5.75	5	796.1
M27*1.5	45						75.49	M95*2	130						834.7
M30*1.5	48						82.11	M100*2	135						873.3
M33*1.5	52		6.3	6	3.6	3	93.32	M105*2	140						895
M35*1.5	52						84.99	M110*2	150		14.43	14	6.75	6	1076
M36*1.5	55						100.3	115*2	155	22					1369
M39*1.5	58						107.3	M120*2	160						1423
M40*1.5	58						109.5	M125*2	165						1477
M42*1.5	62						121.8	M130*2	170						1531
M45*1.5	68						153.6	M140*2	180	26					1937
M48*1.5	72	12	8.36	8	4.25	3.5	201.2	M150*2	200		16.43	16	7.9	7	2651
M50*1.5	72						186.8	M160*3	210						2810
M52*1.5	78						238	M170*3	220						2970
M55*2	78						214.4	M180*3	230	30					3610
M56*2	85						290.1	190*3	240						3794
M60*2	90						320.3	M200*3	250						3978
