표준 내부 톱니 잠금 와셔

머리가 작은 나사의 경우 Xiaoguo® 표준 내부 치아 잠금 와셔를 구입하는 것이 이상적인 선택입니다. 내부 치아 디자인은 모든 치아가 나사 머리와 접촉할 수 있도록 보장하여 효과적인 잠금을 달성합니다.

문의 보내기

제품 설명

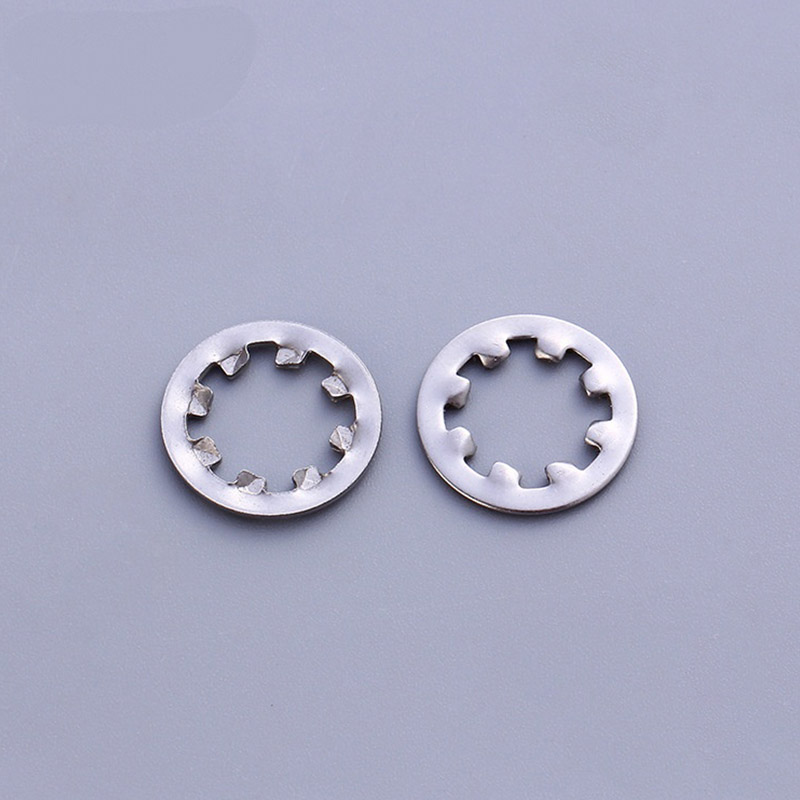

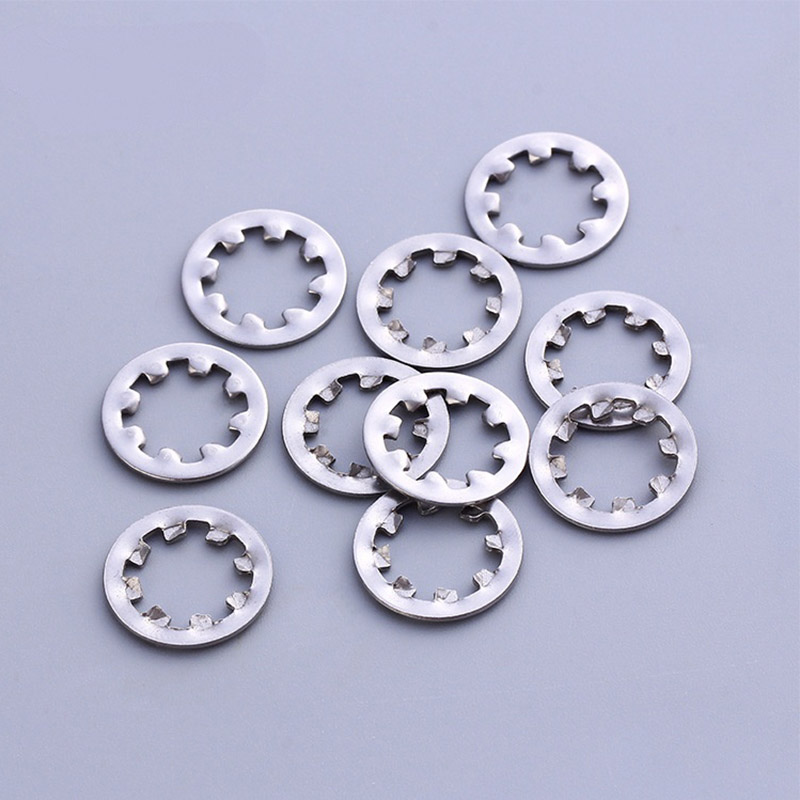

표준 내부 톱니 잠금 와셔는 표면에 안쪽으로 배열된 톱니형 구조가 있는 풀림 방지 와셔의 일종입니다. 그 모양은 얇은 금속 고리로 중앙에 날카로운 톱니 고리가 있고 매끄럽고 평평한 외부 원이 있습니다. 나사를 조일 때 이 톱니는 마찰력과 바이트 힘에 의존하여 나사 머리와 장비 구성 요소의 표면에 박혀 나사가 풀리는 것을 방지합니다. 간단히 말해서 나사 머리와 장비 구성 요소 표면 사이에 "잠금 장치"가 추가되어 높은 진동 주파수로 인해 장비 작동 중에 나사가 풀리는 것을 방지합니다.

작동 원리

표준 내부 치아 잠금 와셔 조인트의 작동 원리는 실제로 매우 간단합니다. 풀림을 방지하기 위해 주로 "치아 맞물림 + 탄성 압력"이라는 두 가지 기능에 의존합니다.

(1) 치아의 연삭

표준 내부 톱니 잠금 와셔의 내부 링에는 일련의 날카로운 톱니가 있습니다. 볼트나 너트가 조여지면 이 톱니가 두 개의 접촉면으로 침투합니다.

나사 머리/너트의 바닥면(금속 표면)

작업물의 표면(때때로 페인트나 산화물 층을 관통하기도 함)

치아가 삽입되면 마치 "미니 차단 장치" 링이 나사 머리 아래에 배치된 것과 같습니다. 나사가 저절로 다시 회전하려고 하면 이 톱니가 나사를 단단히 잡아서 움직이지 못하게 하여 나사가 풀리는 것을 방지합니다.

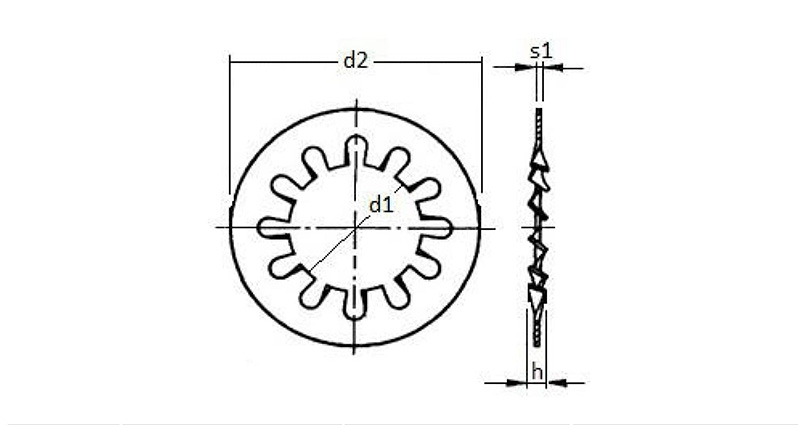

Standard Internal Tooth Lock Washers

M2	2.2	2.34	4.20	4.5	0.28	0.32
M2.5	2.7	2.84	5.20	5.5	0.37	0.43
M3	3.2	3.38	5.70	6.0	0.37	0.43
M3.5	3.7	3.88	6.64	7.0	0.47	0.53
M4	4.3	4.48	7.64	8.0	0.47	0.53
M5	5.3	5.48	9.64	10.0	0.57	0.63
M6	6.4	6.62	10.57	11.0	0.67	0.73
M7	7.4	7.62	12.07	12.5	0.77	0.83
M8	8.4	8.62	14.57	15.0	0.77	0.83
M10	10.5	10.77	17.57	18.0	0.87	0.93
M12	13.0	13.27	19.98	20.5	0.96	1.04
M14	15.0	15.27	23.48	24.0	0.96	1.04
M16	17.0	17.27	25.48	26.0	1.16	1.24
M18	19.0	19.33	29.48	30.0	1.36	1.44
M20	21.0	21.33	32.38	33.0	1.36	1.44
M24	25.0	25.33	37.38	38.0	1.45	1.55
제공된 정보 및 도면은 참조용일 뿐입니다.
