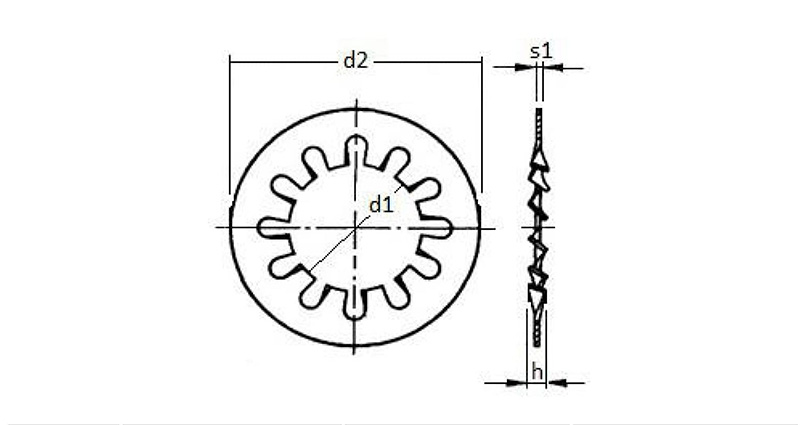

톱니형 잠금 와셔 내부 톱니

외부 치아 및 내부 치아 잠금 개스킷은 서로 다른 적용 시나리오를 위해 설계된 두 가지 유사한 제품입니다. 톱니 잠금 와셔 내부 톱니는 더 "부드러운" 반면 외부 톱니 개스킷은 더 "공격적"입니다. 이들 사이의 핵심 차이점은 치아의 위치에 있으며, 이는 각각의 전문 분야를 결정합니다.

비교 톱니 잠금 와셔 내부 치아 외부 치아

외관 및 톱니 모양 톱니는 개스킷의 내부 링에 위치하며 안쪽으로 뻗어 있습니다. 톱니는 개스킷의 바깥쪽 링에 위치하며 별 모양처럼 바깥쪽으로 뻗어 있습니다.

잠금 원리 조일 때 내부 링의 톱니가 나사 머리 또는 볼트 머리의 아래쪽에 "물려" 풀림 방지 마찰력을 제공합니다. 조일 때 외부 링 톱니는 패스너 헤드 아래 표면과 연결된 구성 요소의 설치 표면에 동시에 "물림"됩니다.

주요 장점 작업물 손상 없음: 외부 링은 매끄러우며 설치 표면이 긁히거나 손상되지 않습니다. 더욱 강력한 풀림 방지 성능: 양면 연동, 특히 진동 및 강한 비틀림 하중을 받는 용도에 적합합니다.

적응형 나사 유형 머리 크기가 작은 나사에 주로 사용됨 머리 크기가 큰 나사에 적합

주요 응용 시나리오 자동차의 내장 부품 및 패널, 정밀 전자 장비, 가전 제품 등에 일반적으로 사용됩니다. 높은 진동에 견디는 중장비, 섀시, 대형 전력 장비 및 산업 기계와 같이 더 강한 조임 힘이 필요한 분야에 널리 사용됩니다.

설치 단계

톱니형 잠금 와셔 내부 톱니의 설치는 매우 간단합니다. 중요한 점은 방향이 정확해야 한다는 것이다.

(1) 사양 확인

톱니형 잠금 와셔 내부 톱니의 내부 직경이 볼트 직경과 일치하는지 확인하십시오.

개스킷의 톱니가 손상되지 않고 변형되지 않았는지 확인하십시오.

(2) 접촉면을 청소하십시오.

볼트 머리 바닥과 가공물 표면의 기름, 페인트, 철가루를 닦아냅니다.

전기 접지에 사용하는 경우 개스킷의 톱니가 페인트나 산화물 층을 관통할 수 있는지 확인하십시오.

(3) 와셔 배치(방향이 중요)

톱니 잠금 와셔 내부 톱니를 볼트에 놓습니다.

톱니 표면은 볼트 헤드나 너트를 향해야 합니다. 즉, 톱니는 조일 부품의 표면을 향해야 합니다.

매끄럽고 평평한 표면이 볼트 머리의 바깥쪽을 향합니다.

(4) 볼트 삽입

와셔가 부착된 볼트를 작업물의 구멍을 통해 통과시킵니다.

나사산이 제대로 정렬되었는지 확인하기 위해 손으로 너트나 볼트를 미리 조입니다.

(5) 조이세요

토크 렌치를 사용하여 표준 토크 값에 따라 볼트를 조이십시오.

조이는 과정에서 톱니가 자동으로 접촉면과 맞물립니다.

추가적인 토크 조정은 필요하지 않습니다. 표준 토크이면 충분합니다.

(6) 확인

전기 접지 응용 분야의 경우 멀티미터를 사용하여 개스킷 양쪽의 전도성을 측정하여 톱니가 코팅을 관통했는지 확인할 수 있습니다.

자주 묻는 질문

(1) 수출용 포장은 어떻게 되나요?

내부 포장은 비닐봉지와 종이상자로 구성되어 있으며, 외부 포장은 표준 수출용 상자와 팔레트로 구성되어 있습니다. 각 톱니 잠금 와셔 내부 톱니에는 독립적인 보호 장치가 없지만 포장은 운송 중에 서로 긁히는 것을 방지하기에 충분합니다.

(2) 접시머리 나사와 함께 내부 톱니 잠금 와셔를 사용할 수 있습니까?

그렇습니다. 하지만 톱니 표면은 여전히 ​​작업물을 향해야 한다는 점에 유의해야 합니다. 접시머리나사의 머리가 원추형이므로 와셔의 안쪽 톱니가 머리의 바닥면에 완전히 접촉되지 않아 잠금 효과가 약간 떨어질 수 있습니다.
