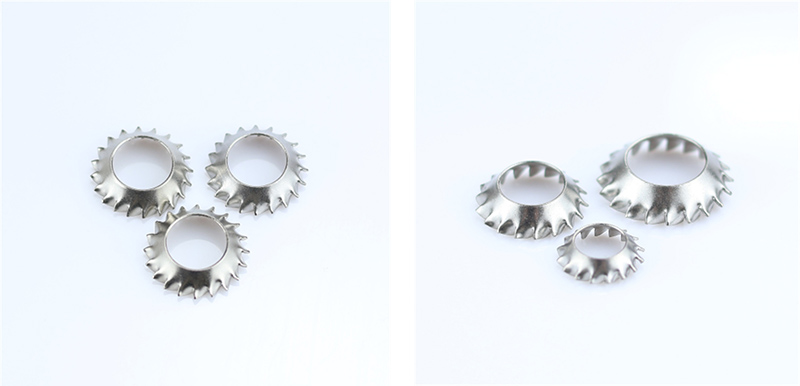

카운터싱크가 있는 톱니 잠금 와셔

이러한 유형의 접시머리 잠금 와셔의 구조는 핵심 기능으로 이해할 수 있습니다. 각 부품이 함께 작동하여 원활한 설치, 탄성 사전 조임 및 강력한 풀림 방지를 달성합니다.

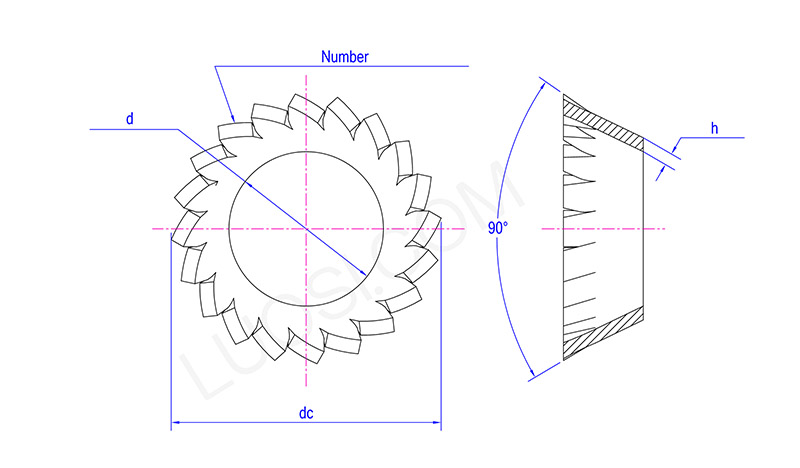

접시형 프로파일

접시머리 잠금 와셔의 내부 구멍은 표준 접시머리 나사의 원추형 각도와 일치하는 45° 표준 접시머리 모따기로 가공됩니다. 접시머리 십자 머리 및 접시머리 육각 나사에 적합합니다.

설치하는 동안 와셔는 공작물의 카운터성크 구멍에 완전히 삽입되어 나사 머리가 공작물의 표면과 같은 높이이거나 약간 낮을 수 있습니다.

기능: 조립 표면이 돌출 없이 평평하고 매끄러우며 만졌을 때 불편함을 유발하지 않고 다른 구성 요소를 방해하지 않는지 확인합니다.

원추형 / 접시형 몸체

접시머리 잠금 와셔는 자유 상태(특정 설계에 따라 가운데가 더 높고 가장자리가 더 낮거나 중간이 더 낮고 가장자리가 더 높음)에서 원추형 우산형 구조를 가지며, 고유한 탄성 변형 능력을 가지고 있습니다.

나사를 조이면 원추형 구조가 편평해지며 지속적인 축 반발력이 발생합니다.

기능: 탄성 예압을 제공하고 열팽창, 마모 또는 재료 변형으로 인한 틈을 보상하고 볼트가 풀리는 것을 방지합니다.

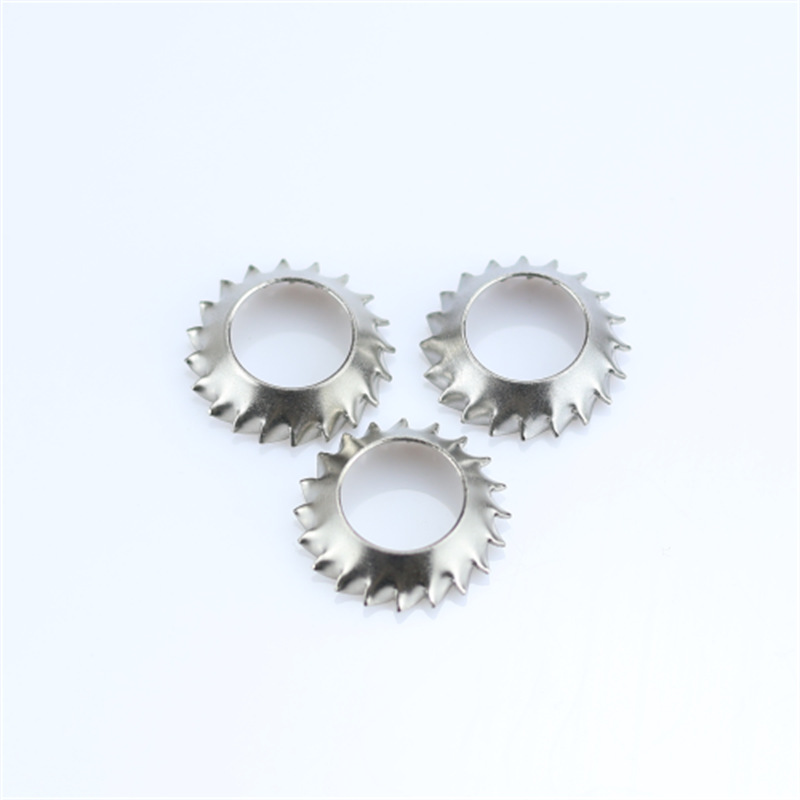

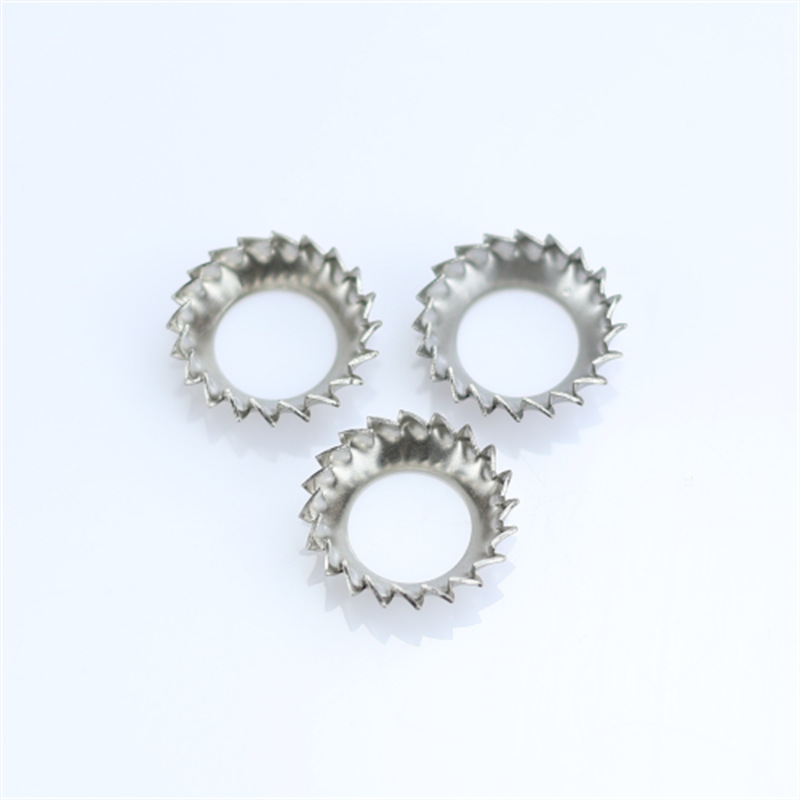

외부 톱니 모양의 치아

접시형 톱니 잠금 와셔의 외주에는 날카로운 방사형 톱니가 균일하게 배열되어 있습니다. 이빨 모양은 날카롭고 규칙적이며, 이빨 끝이 바깥쪽으로 향하고 있습니다.

조일 때 톱니가 공작물 표면(또는 접촉하는 금속 평면)에 물려 여러 기계적 잠금 지점을 형성하고 마찰 저항을 크게 증가시키며 근본 원인으로 인해 나사가 회전하거나 풀리는 것을 방지합니다.

기능: 진동이나 충격으로 인한 회전 풀림을 방지합니다.

톱니는 페인트, 산화물 층 또는 코팅을 관통하여 전기 접지 경로를 생성할 수 있습니다.

통합형 폐쇄 루프 본체 구조

전체 조각에는 개구부나 접합부가 없으며 단일 스탬핑 공정을 통해 형성됩니다. 고르게 응력을 받고 파손될 가능성이 없습니다. 장기간의 진동 조건에서도 강한 구조적 안정성을 가지고 있습니다.

평평한 지지 베이스 표면

공작물과 접촉하는 바닥면은 버(Burr)가 없는 매끄러운 평면입니다. 판금, 알루미늄, 도장 부품, 플라스틱 부품에 긁힘이 발생하지 않으며 정밀하고 외관 조립에 적합합니다.
