이중 자동 잠금 와셔

Xiaoguo® 공장에서 제공하는 이중 자동 잠금 와셔는 기존 잠금 방식을 버리고 마찰 대신 장력의 풀림 방지 원리를 채택하여 성능을 크게 향상시킵니다.

문의 보내기

제품 설명

이중 자동 잠금 와셔의 풀림 방지 핵심 원리는 진동으로 인한 유해 에너지를 잠금에 필요한 힘으로 독창적으로 변환하는 것입니다. "마찰"로 인한 풀림을 방지하기 위해 고정 링을 사용하는 전통적인 방법에 의존하는 대신 보다 스마트한 메커니즘이 채택되었습니다.

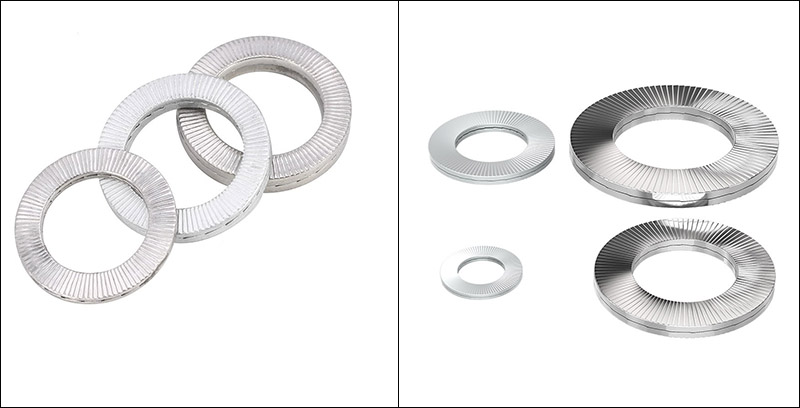

Two Fold Self Locking Washers

(1) 초기 조임: 양면 위치 결정

설치하는 동안 두 와셔의 쐐기 모양 표면이 서로 정렬되어 쌍으로 사용됩니다.

외부 고정: 조일 때 이중 자동 잠금 와셔 외부 표면의 방사형 미세 톱니가 너트/볼트의 헤드와 작업물의 표면에 단단히 물려 접촉 표면을 밀접하게 밀봉하고 미끄러짐을 방지합니다.

내부 유지: 이 시점에서 두 와셔의 안쪽에 있는 쐐기형 표면(큰 톱니)이 서로 밀착되어 있지만 상대적인 움직임이 발생하지 않아 후속 기계적 작용을 위한 공간을 제공합니다.

(2) 풀림 유발: 미끄러짐이 아닌 정렬 불량

장비가 진동하는 환경에서 작동할 때 너트가 아주 약간 풀리는 경향을 보이기 시작합니다.

외부 방사형 톱니의 마찰력이 내부 쐐기형 표면의 마찰력보다 훨씬 크기 때문에 너트와 이중 자동 잠금 와셔 사이에서는 움직임이 발생하지 않습니다.

유일한 움직임은 두 개의 와셔가 안쪽의 쐐기 모양 표면을 따라 서로 "제자리에서 미끄러지는" 것입니다.

(3) 자동 잠금 달성: 쐐기 효과의 핵심

장비가 진동하거나 변동하는 힘을 경험할 때 쐐기 모양의 표면에서 생성된 강력한 반력이 이러한 진동을 즉시 상쇄합니다. 이는 볼트가 반대 방향으로 회전하는 것을 방지하고 진동 에너지를 이중 자동 잠금 와셔 자체의 잠금력으로 변환하여 "진동할수록 더 조여지는" 효과를 달성하여 근본 원인으로부터 풀림을 방지합니다.

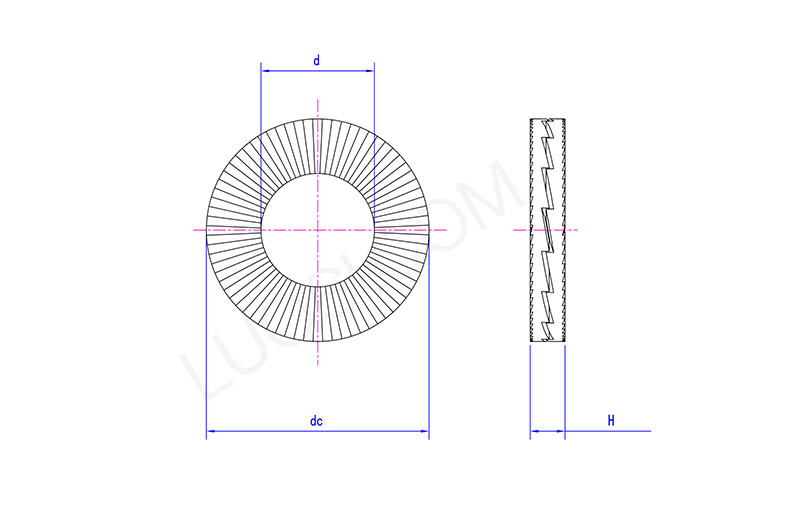

Two Fold Self Locking Washers

월	Φ20	Φ22	Φ24	Φ27	Φ30	Φ33	Φ36	Φ39	Φ42	Φ45	Φ48
최대 d	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
일 분	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
DC 최대	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
분	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H 최대	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
시간 분	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3
