A형 12점 플랜지 나사

A형 12점 플랜지 나사는 플랜지 표면이 있는 헤드에 12개의 모서리가 있는 패스너입니다. 접점이 많고 도구로 조일 때 미끄러지기 쉽지 않습니다. Xiaoguo® 공장에서 생산되는 볼트는 내구성이 뛰어나고 가혹한 작업 조건을 견딜 수 있습니다. 언제든지 주문하실 수 있습니다.

문의 보내기

제품 설명

A형 12점 플랜지 나사는 머리 부분에 12개의 코너가 있으며 전용 12코너 소켓 렌치와 함께 사용할 수 있습니다. 나사 머리 아래에 플랜지 플레이트가 있습니다. 로드 본체는 원통형이며 매끄러운 로드 섹션과 완전히 나사산이 있는 섹션이 있는 계단형 구조를 가지고 있습니다.

Type A 12 Point Flange Screw

특징

A형 12핀 플랜지 나사에는 특수 슬리브가 필요합니다. 이 12개의 슬리브 디자인을 사용하면 다른 나사가 할 수 없는 좁은 공간에 나사를 조일 수 있습니다. 내장형 플랜지는 개스킷과 유사하게 기능하므로 추가 부품이 절약됩니다. 좁은 엔진룸이나 제어반에 매우 편리합니다.

A형 12점 플랜지 나사는 조립 속도를 가속화할 수 있습니다. 플랜지 설계로 별도의 가스켓이 필요하지 않으며, 12각 구동 장치는 육각 나사보다 더 많은 각도에서 슬리브를 수용할 수 있습니다. 전기제품이나 기계를 제조하는 생산라인의 경우 속도가 더 빠릅니다.

A형 12핀 나사는 진동으로 인한 풀림을 방지할 수 있습니다. 플랜지는 표면과의 마찰을 증가시킵니다. 잠금 개스킷이 필요 없이 펌프, 압축기 또는 진동하는 모든 구성 요소에 사용할 수 있습니다. 일체형 플랜지는 높이를 줄일 수 있으며 전자 장치 또는 정밀 부품에 매우 적합합니다.

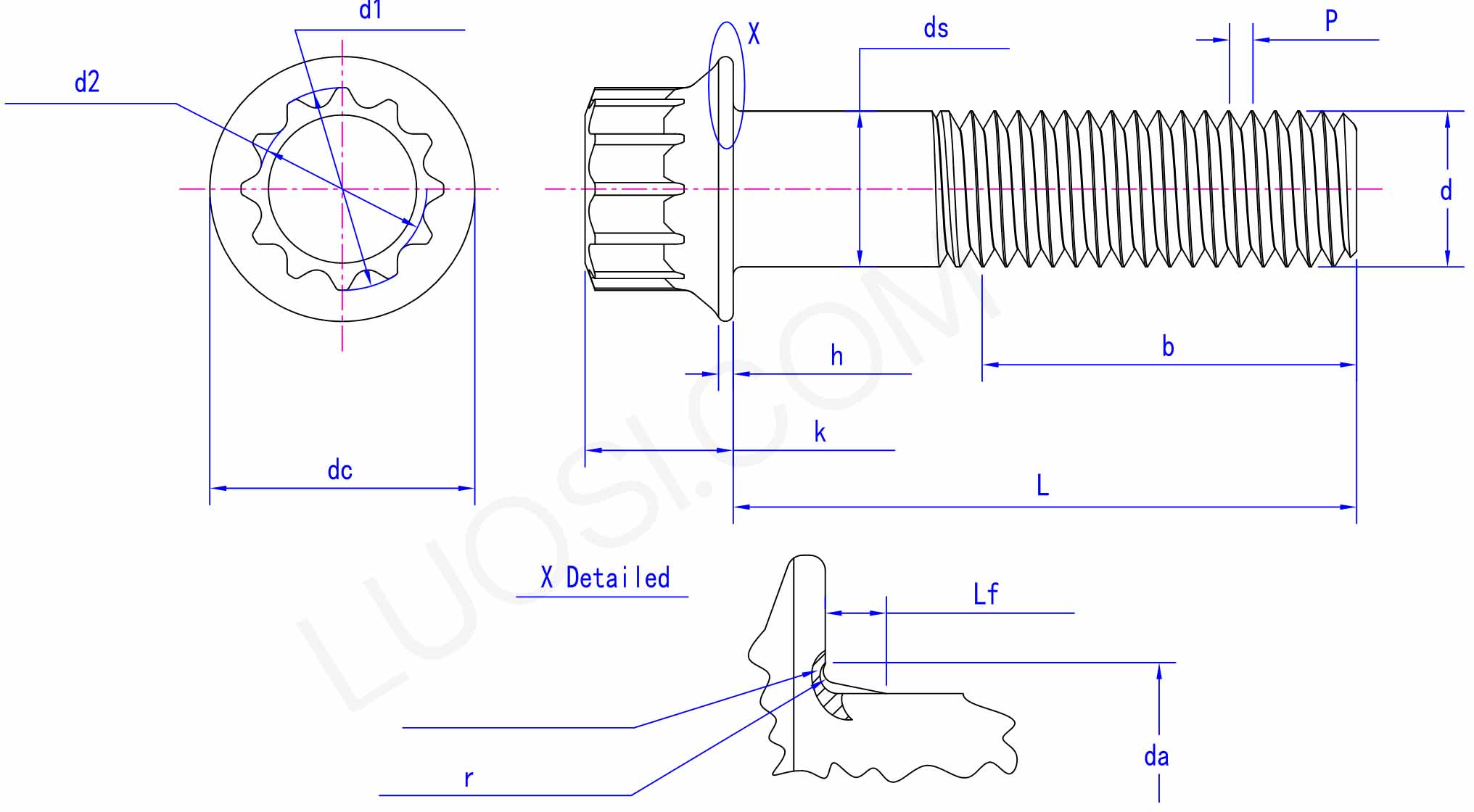

제품 매개변수

월	M5	M6	M8	M10	M12	M14	M16	M20
P	0.8	1	1.25	1.5	1.75	2	2	2.5
ds 분	5	6	8	10	12	14	16	20
DS 맥스	4.82	5.82	7.78	9.78	11.73	13.73	15.73	19.67
DC 최대	9.4	11.3	15	18.6	22.8	26.4	30.3	37.4
시간 분	1.7	2.1	2.7	3.4	4.1	4.8	5.7	7.2
k 최대	5	6	8	10	12	14	16	20
최대 d1	5.86	7.02	9.37	11.7	14.04	16.29	18.71	23.4
d1분	5.71	6.82	9.17	11.5	13.84	16.06	18.48	23.17
최대 d2	5.22	6.26	8.34	10.42	12.5	14.59	16.66	20.83
d2분	5.07	6.06	8.14	10.22	12.3	14.36	16.43	20.6
다 맥스	6.1	7.4	10.1	12.5	15.7	18.1	20.5	26.1
Lf 최대	1.4	1.6	2.1	2.1	2.1	2.1	3.2	4.2
r 최대	0.25	0.29	0.36	0.45	0.54	0.63	0.72	0.9
r 분	0.1	0.12	0.16	0.2	0.24	0.28	0.32	0.4

장점

A형 12점 플랜지 나사의 가장 큰 장점은 체결력이 특히 강하다는 점입니다. 12각 헤드 설계로 인해 소켓 렌치를 사용하여 조일 때 더 큰 힘을 가하여 나사를 제자리에 단단히 고정할 수 있습니다. 풀림 방지 성능은 공장에서 작동하는 기계와 움직이는 차량에서 매우 분명합니다. 풀림으로 인한 안전 위험 및 장비 고장을 줄일 수 있습니다.
