A형 사각 용접 너트

A형 사각 용접 너트는 금속 표면 용접에 사용되며 볼트용 나사 구멍이 있습니다. 고정 너트가 필요한 금속 프레임, 지지대 또는 기계 장비에 적합합니다. Xiaoguo® 공장은 GB/T 13680-1992에 규정된 표준에 따라 생산합니다.

모델:GB/T 13680-1992

문의 보내기

제품 설명

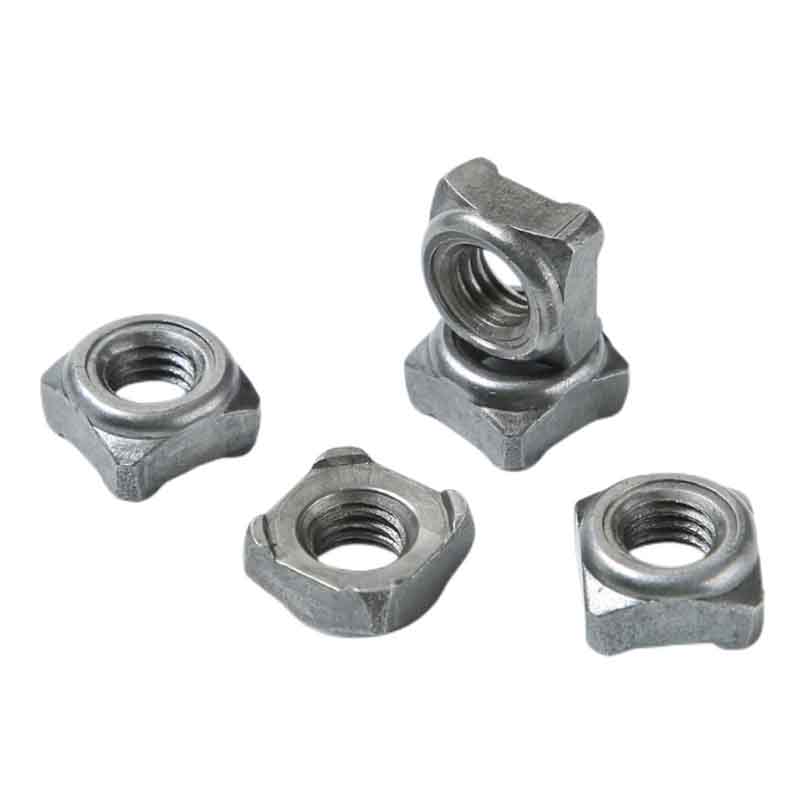

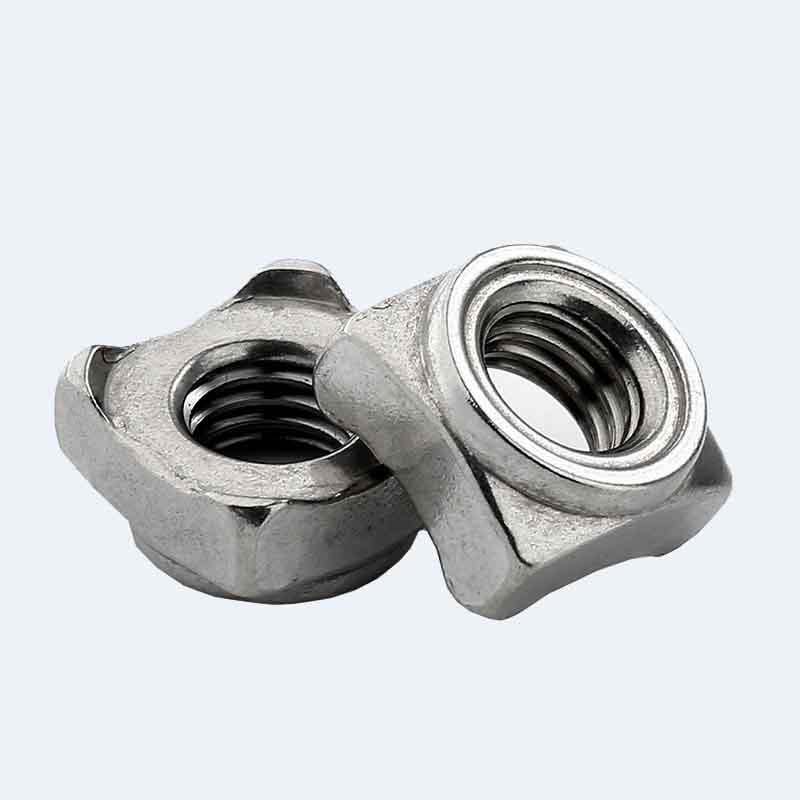

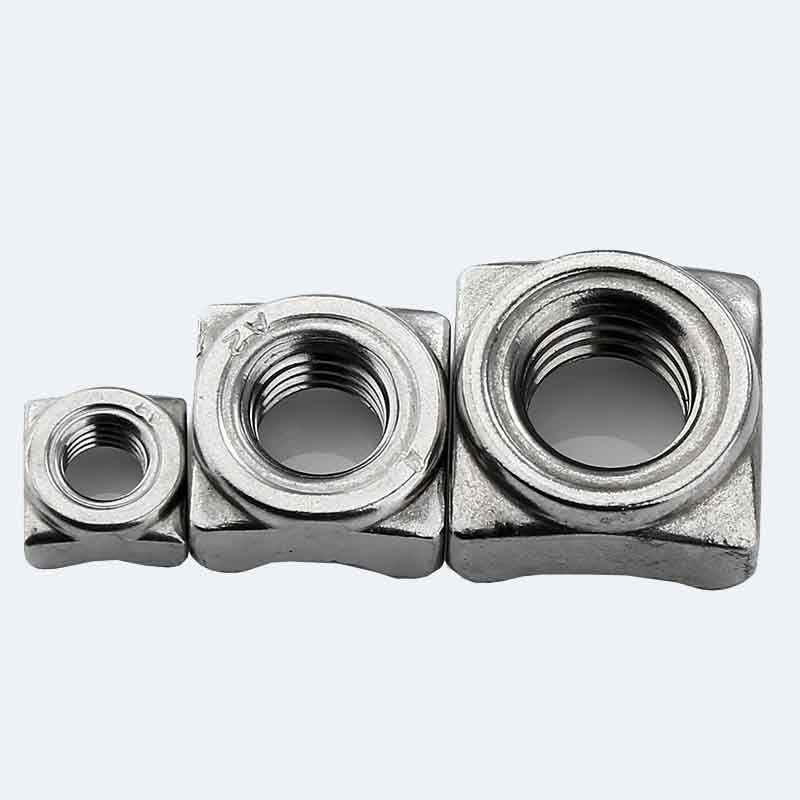

A형 사각 용접 너트는 특수 용접 너트의 한 유형입니다. 정사각형 모양과 4개의 용접 돌출부가 있어 용접 공정이 더욱 안전해집니다. 스레드도 표준이므로 잘 맞을 수 있습니다.볼트.

용접 설치

A형 사각 용접 너트는 용접이 쉽습니다. 용접할 위치에 놓고 용접 장비를 사용하여 용접하기만 하면 됩니다. 또한 4개의 돌출 지점 설계로 용접 공정 중에 균일한 힘 분포가 보장되어 용접이 매우 강해지고 느슨해지기 쉽습니다.

A형 사각 용접 너트는 MIG 또는 스폿 용접 방법을 사용하여 강판을 용접할 때 매우 일반적입니다. 평평한 베이스는 용접 공정 중에 안정성을 유지하는 데 도움이 되며, 4개의 작은 돌출부(때로는 구멍)가 모재에 눌려지는 위치에 있습니다. 강력한 연결을 빠르게 설정할 수 있습니다.

A형 사각 용접 너트의 설치는 매우 간단합니다. 너트를 설치해야 하는 금속판의 위치를 청소합니다. 너트를 올바르게 위치시키십시오. 용접건을 사용하여 너트의 네 모서리 또는 베이스 구멍(있는 경우)을 통해 용접합니다. 열로 인해 너트 베이스가 금속판에 융합됩니다. 냉각 후 내부 나사산을 볼트 연결에 사용할 수 있습니다.

제품 매개변수

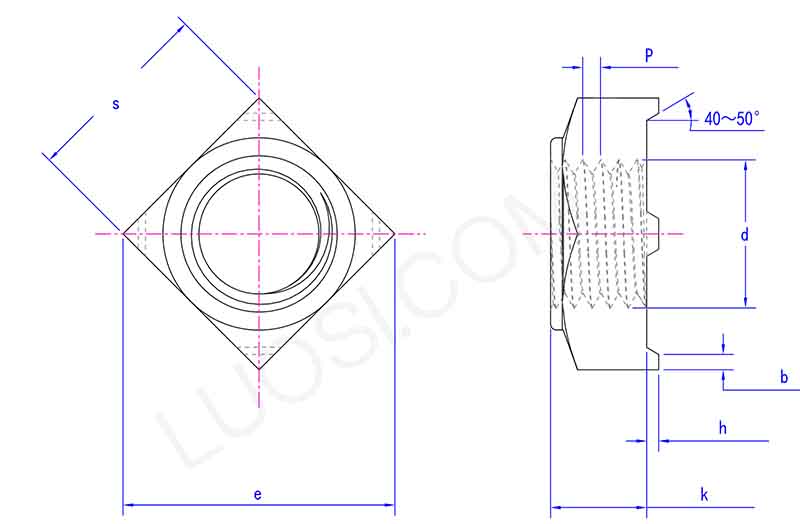

Type A Square Weld Nut parameter

월	M4	M5	M6	M8	M10	M12	M14	M16
P	0.7	0.8	1	1.25	1.5	1.75	2	2
그리고 분	8.63	9.93	12.53	16.34	20.24	22.84	26.21	30.11
h 최대	0.7	0.9	0.9	1.1	1.3	1.5	1.5	1.7
시간 분	0.5	0.7	0.7	0.9	1.1	1.3	1.3	1.3
k 최대	3.5	4.2	5	6.5	8	9.5	11	13
k 분	3.2	3.9	4.7	6.14	7.64	9.14	10.3	12.3
최대	7	8	10	13	16	18	21	24
초	6.64	7.64	9.64	12.57	15.57	17.57	20.16	23.16
b 최대	0.8	1	1.2	1.5	1.8	2.0	2.5	2.5
b 분	0.5	0.7	0.9	1.2	1.4	1.6	2.1	2.1
