U3형 돌출 용접 스터드

U3형 프로젝션 용접 스터드는 강철 표면에 쉽게 용접할 수 있으며 미터법 나사산은 표준 너트에 완벽하게 맞습니다. 금속 프로젝트의 빠른 연결에 매우 적합합니다. Xiaoguo® 공급업체는 IFI 148-1-2002 표준을 엄격하게 준수합니다.

모델:IFI 148-1-2002

문의 보내기

제품 설명

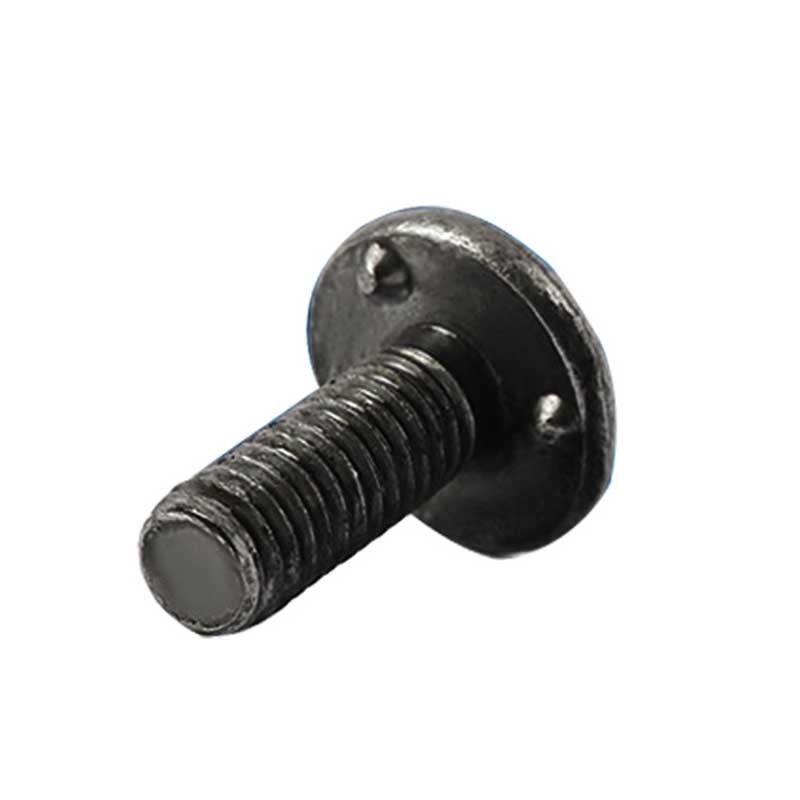

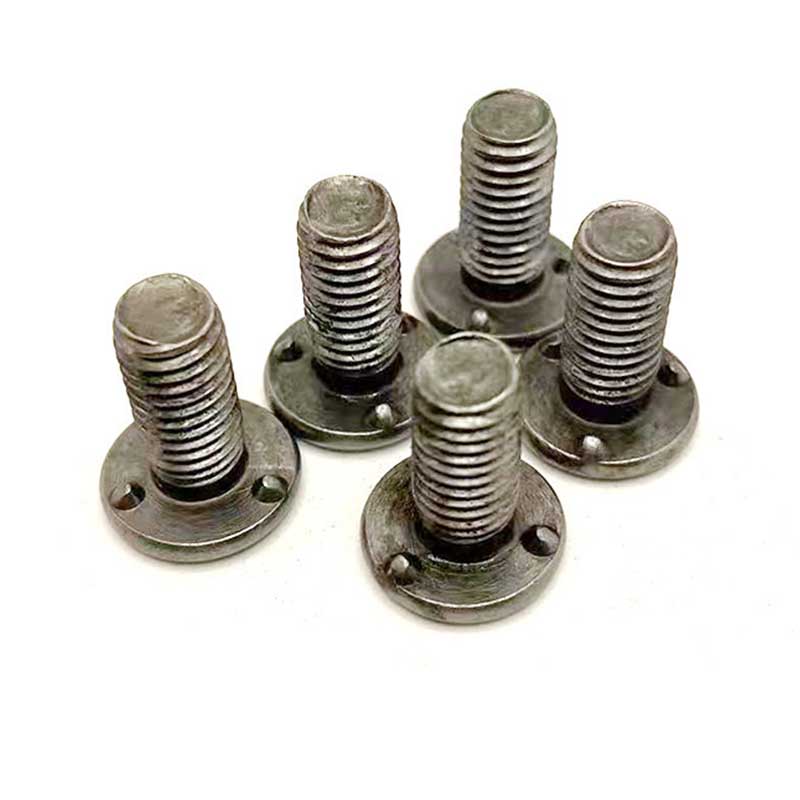

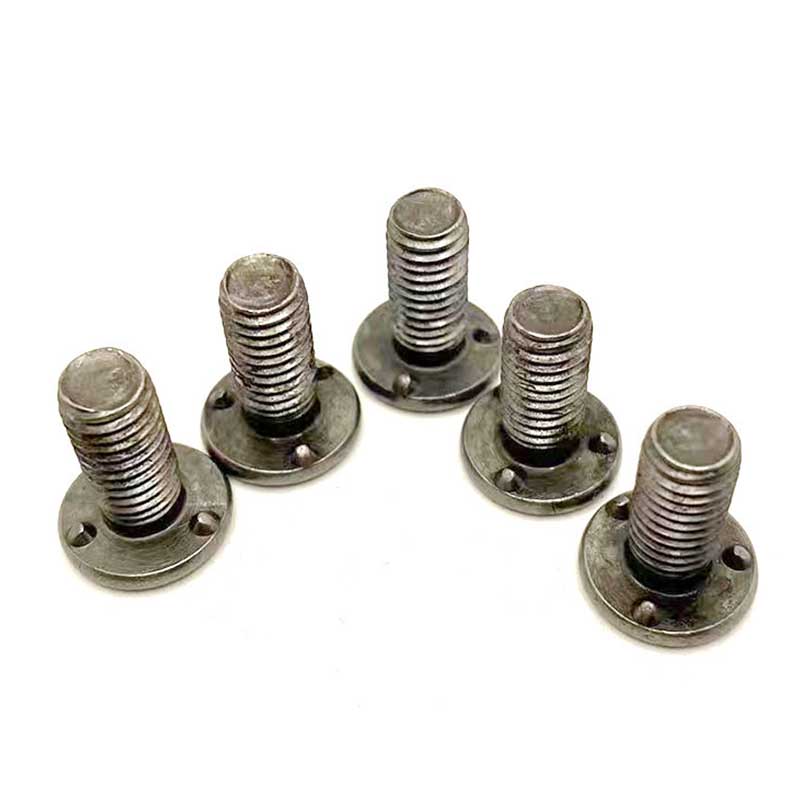

U3형 프로젝션 용접 스터드는 용접 설치용으로 특별히 설계된 고정 부품입니다. 외관상 이 스터드 머리 아래에는 대칭으로 분포된 작은 돌기가 3개 있으며, 이 3개의 돌기가 용접에 사용되는 핵심 구조입니다.

응용 프로그램 및 매개변수

월	#4	#6	#8	#10	1/4	5/16	3/8	1/2
P	40\|48	32\|40	32\|36	24\|32	20\|28\|32	18\|24\|32	16\|24\|32	13\|20\|28
디케이맥스	0.26	0.323	0.385	0.448	0.575	0.755	0.88	1.005
최소 Dk	0.24	0.303	0.365	0.428	0.55	0.725	0.85	0.975
k 최대	0.046	0.052	0.068	0.068	0.083	0.099	0.114	0.146
K분	0.036	0.042	0.058	0.058	0.073	0.089	0.104	0.136
최대 d0	0.045	0.055	0.075	0.085	0.105	0.125	0.135	0.155
내 d0	0.035	0.045	0.065	0.075	0.095	0.115	0.125	0.145
h 최대	0.017	0.022	0.027	0.032	0.042	0.047	0.052	0.062
시간 분	0.013	0.018	0.023	0.028	0.038	0.043	0.048	0.058
D1	0.18	0.226	0.0268	0.312	0.406	0.531	0.625	0.75
r 최대	0.015	0.02	0.025	0.03	0.04	0.045	0.05	0.06

Type U3 projection weld stud parameter

U3형 돌출 용접 스터드는 트레일러 와이어링 하네스를 고정하는 데 사용할 수 있습니다. 트레일러 와이어링 하니스에 케이블 타이가 끼는 문제를 해결할 수 있습니다. 12인치마다 트레일러 프레임에 직접 용접하십시오. 환형 용접 링이 완전히 녹고 용접 속도가 빠릅니다. 클램프온 와이어 하니스 고정 장치는 드릴링이 필요 없이 스터드에 고정됩니다. 거친 도로에서는 접착 지지대보다 내진 성능이 더 좋습니다.

유형 U3 투영 용접 스터드는 태양광 패널 브래킷 구성에 사용됩니다. 얇은 골판지 지붕에 태양광 레일을 설치하려는 경우 누출을 방지할 수 있습니다. 태양광 레일을 지붕 패널을 통해 아래 도리까지 용접합니다. 핫멜트 실링으로 물이 스며드는 것을 방지할 수 있습니다. 가이드 레일을 볼트로 스터드에 직접 고정하세요.

컨베이어 레일 고정용 U3형 돌출 용접 스터드. 얇은 프레임에 있는 가이드 볼트가 떨어져서 브라켓을 보강하는데 사용할 수 있습니다. 18인치마다 프레임을 따라 용접합니다. 가이드 레일을 볼트로 스터드에 고정합니다. 실 탈락으로 인한 식품 공장의 가동 중단 시간을 줄입니다.
