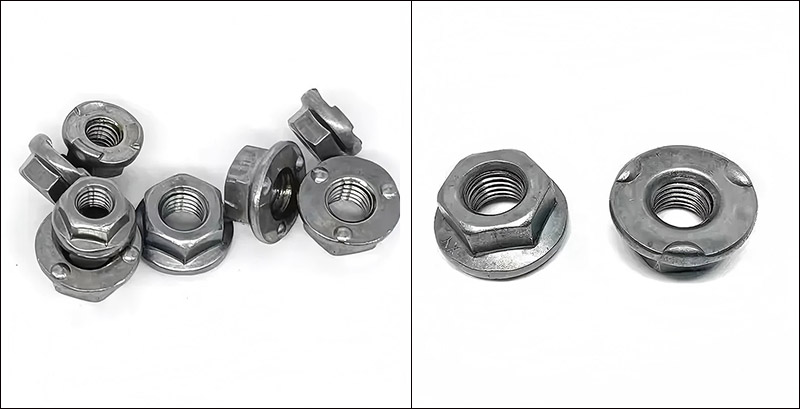

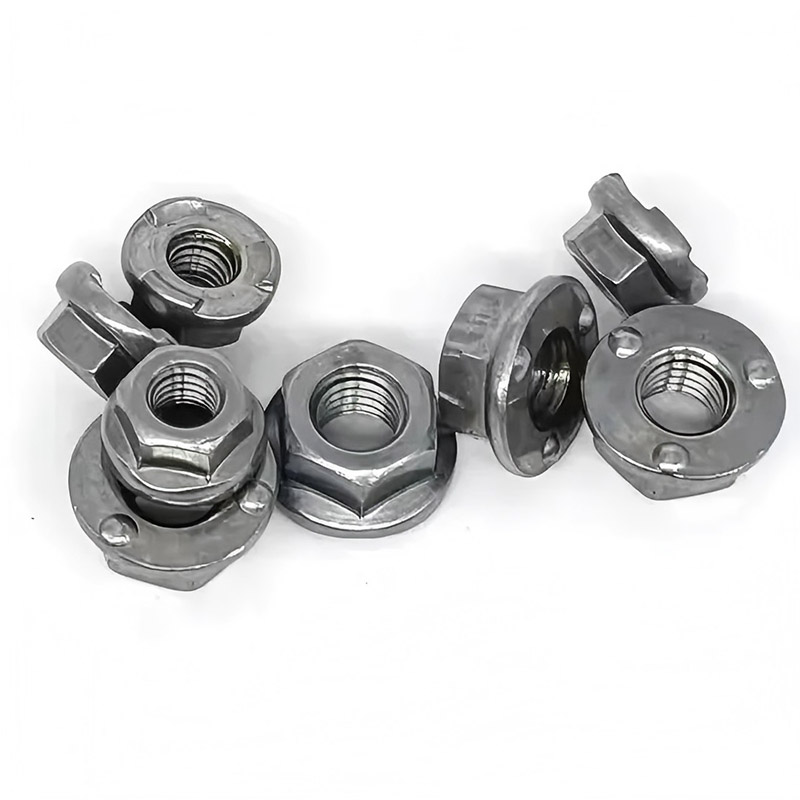

6 플랜지가 있는 돌출형 육각 용접 너트

플랜지가 있는 6개의 돌출 육각 용접 너트를 사용하는 방법은 무엇입니까?

플랜지가 있는 6돌출 육각 용접 너트의 올바른 사용에는 용접 전 준비, 용접 작업, 용접 후 검사 및 볼트 조립의 세 단계가 포함됩니다.

【1】용접 전 준비

(1) 너트의 사양을 확인하십시오

나사 사양, 성능 등급, 표면 처리가 설계와 일치하는지 확인하세요. 잘못된 사양을 사용하면 볼트가 제대로 끼워지지 않거나 용접 강도가 부족해집니다.

(2) 모재 검사

모재는 용접 가능한 금속(예: 저탄소강, 아연도금강, 스테인리스강 등)이어야 하며, 너트 권장 범위(일반적으로 0.8~3.0mm) 내의 두께를 가져야 합니다.

【2】용접작업

(1) 수동 용접 (단품 또는 소규모 배치의 경우)

플랜지가 있는 6개의 돌출 육각 용접 너트를 하부 전극 위치 핀에 놓고 플랜지 표면이 아래를 향하고 돌출부가 작업물과 접촉하도록 놓습니다.

너트의 돌출부가 가공물에 밀착되도록 가공물(모재)을 너트 위에 덮습니다.

용접기를 시동하고 상부전극을 내린 후 압력을 가한 후 전원을 켜세요.

단기간 동안 압력을 유지(압력 유지)하여 용융 코어를 응고시킵니다.

전극을 들어올리고 작업물을 제거합니다.

(2) 자동 용접(대형 배치)

자동 공급을 위한 진동 테이블을 사용하여 너트는 하부 전극 위치 지정 챔버로 보내집니다.

로봇이나 컨베이어 벨트가 공작물을 용접 스테이션으로 옮깁니다.

용접 공정은 PLC로 제어되며 매개 변수는 실시간으로 모니터링됩니다.

용접 후 자동 배출.

【3】용접 후 검사

(1) 외관 : 육안으로 너트가 기울어지지 않았는지, 플랜지가 작업물에 단단히 부착되어 있는지 확인하십시오.

(2) 나사 게이지: 나사 게이지를 사용하여 테스트하면 나사 게이지가 원활하게 통과하고 정지 게이지가 멈춥니다.

(3) 토크 테스트: 토크 렌치를 사용하여 용접 너트에 토크를 가합니다. 너트가 회전하지 않고 용접점이 찢어지지 않습니다.

【4】패스너 조립

플랜지가 있는 6개의 돌출 육각 용접 너트를 고정한 후 볼트를 설치하는 데 사용할 수 있습니다.

(1) 나사산 정렬: 먼저 손을 사용하여 볼트를 2~3 바퀴 돌려서 조입니다. 매끈한 것이 확인되면 도구를 사용하세요.

(2) 조임 토크 : 토크 렌치를 사용하여 사양에 따라 토크를 조절하십시오.

(3) 분해: 일반 렌치를 사용하여 쉽게 분해할 수 있습니다.
