플랜지형 육각 용접 너트

너트를 용접해야 할 때마다 중국 제조업체이자 공급업체인 Xiaoguo®의 플랜지형 육각 용접 너트를 신뢰할 수 있습니다. 우리는 전 세계적으로 500명 이상의 고객에게 서비스를 제공해 왔습니다. 1mm 얇은 판부터 10mm 두께의 판까지 정확하고 견고하게 용접됩니다. 고객이 소규모 샘플 테스트를 먼저 수행할 수 있도록 지원하며, 대규모 대량 구매 시 할인 혜택도 제공됩니다.

문의 보내기

제품 설명

핵심 이점

플랜지형 육각 용접 너트는 정밀한 위치 지정, 영구적인 풀림 방지, 단면 조립 및 조정 가능한 강도를 통합합니다. 동시에 부품 수와 노동 시간을 줄여 얇은 판금 연결에 선호되는 용접 너트입니다.

(1) 플랜지 통합

확대된 플랜지 표면을 장착하여 압력을 고르게 분산시키고 박판이 무너지는 것을 방지합니다. 추가 와셔가 필요하지 않습니다.

(2) 세 개의 플랫폼, 정확한 위치 지정

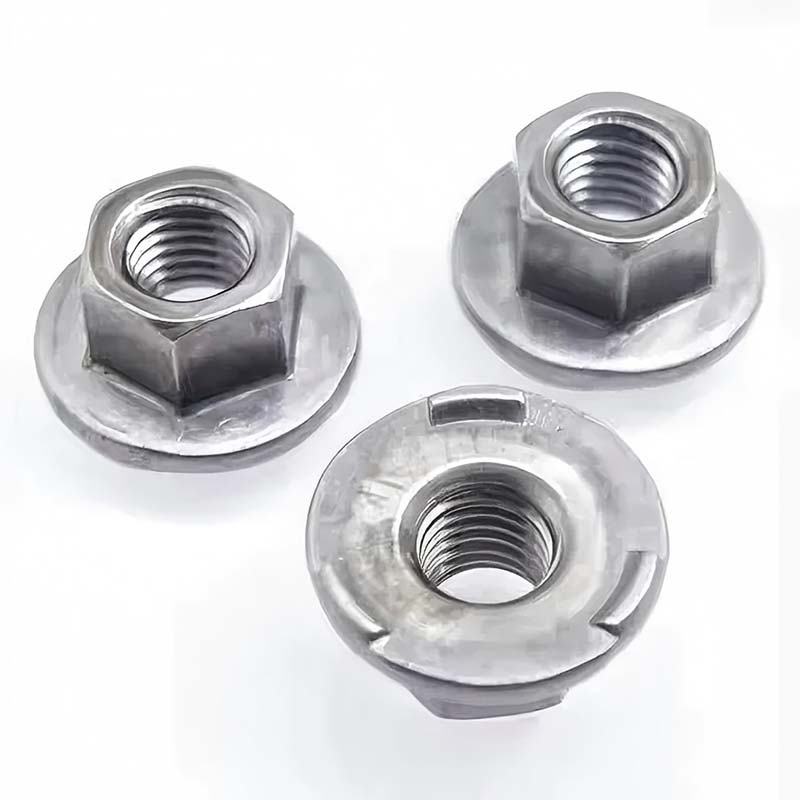

플랜지 바닥면에는 120° 각도로 3개의 용접 돌출부가 있어 자동으로 정렬되고 변위를 방지합니다.

(3)영구적인 풀림 방지

용접 후 플랜지형 육각 용접 너트와 모재는 일체형 부품이 됩니다. 진동 및 충격 조건에서는 절대 풀리지 않습니다.

Flanged Hex Weld Nut

(4) 다양한 강도 등급(4.8 - 10.9 등급)

저탄소강(4.8/6.8 등급), 중탄소/합금강(8.8/10.9 등급), 스테인리스강(A2-70/A4-70)을 옵션으로 사용할 수 있습니다. 가전제품부터 대형 트럭 섀시까지 요구 사항에 따라 강도를 일치시킬 수 있습니다.

(5) 다양한 내식성 솔루션을 사용할 수 있습니다.

전기아연도금(48~120시간 염수분무), 용융아연도금(500시간 이상), Dacromet(1000시간 이상), 천연색 스테인레스 스틸(304/316) 등 해안가, 화학공장, 실외 등 열악한 환경에 적합합니다.

(6) 단면 조립, 뒷면에 도구가 필요하지 않음

너트가 작업물에 용접되었습니다. 뒷면에 볼트를 고정하기 위해 렌치를 사용할 필요 없이 한쪽에서 볼트를 조이기만 하면 됩니다. 특히 밀폐된 상자나 차체 내부 공간과 같은 좁은 공간에 적합합니다.

(7) 대규모 자동화 생산에 적합

냉간 압조 성형 + 스레딩, 치수 일관성이 우수함. 자동 공급 진동 디스크 및 저항 점용접 기계를 결합하면 단일 부품 고정 비용이 "너트 + 와셔" 솔루션보다 훨씬 낮습니다.

Flanged Hex Weld Nut

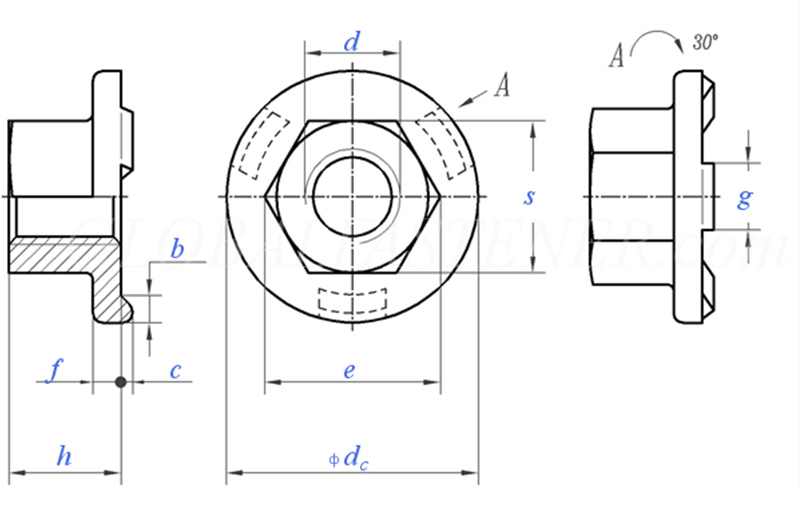

스레드 크기			M5	M6	M8	M10	M12	M14	M16
d			M5	M6	M8	M10	M12	M14	M16
P	거친 나사 피치		0.8	1	1.25	1.5	1.75	2	2
P	가는 나사 피치		/	/	/	/	15	1.5	1.5
C	공칭 크기	±0.1	0.8	0.8	1	1.2	1.2	1.2	1.2
직류	최대		15.5	18.5	22.5	26.5	30.5	33.5	36.5
직류	분		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	분		8.2	10.6	13.6	16.9	19.4	22.4	25
e	최대		8.5	10.9	14	17.5	20	23	26
f	공칭 크기	±0.25	1.7	2	2.5	3	3	4	4
g	공칭 크기	±0.1	4	5	6	7	8	8	8
m	분		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	최대		5	7	10	13	15	17	19.5
S	최대		8	10	13	16	18	21	24
S	분		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	최대=공칭 크기		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	분		2	2.5	2.5	2.75	3	3.25	3.5
1000단위skg당			/	5.7	12.2	21.8	29.4	45.8	/
