육각형 플랜지 용접 너트

중국 제조업체 Xiaoguo® 육각형 플랜지 용접 너트는 정밀 가공된 10.9등급의 고품질 합금강으로 만들어졌습니다. 인장 강도는 1000MPa를 초과합니다. 용접 포인트가 안정적이고 하중 지지력이 높으며 테스트 보고서를 얻을 수 있습니다.

문의 보내기

제품 설명

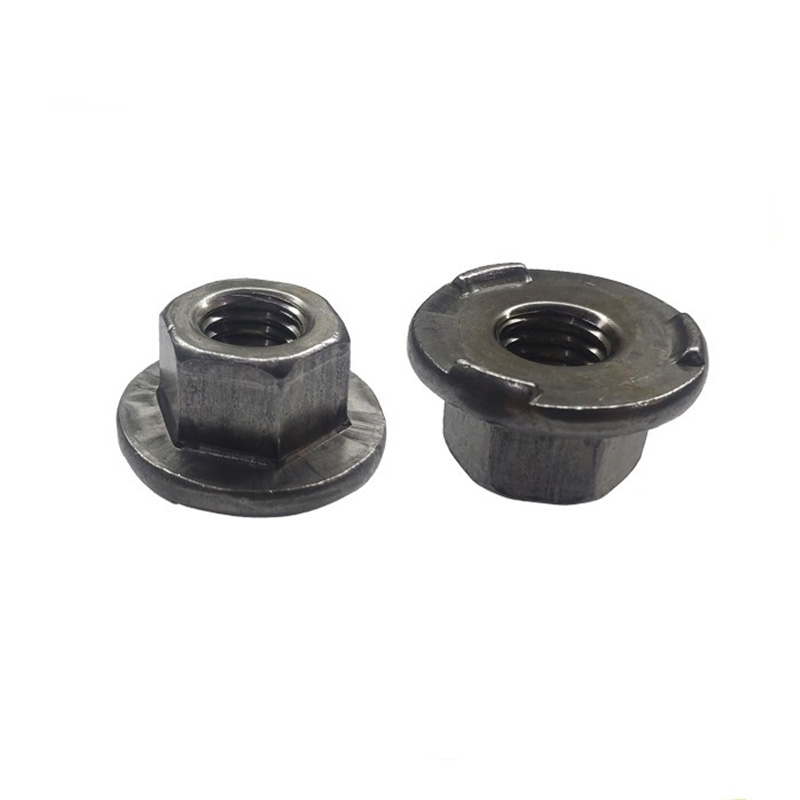

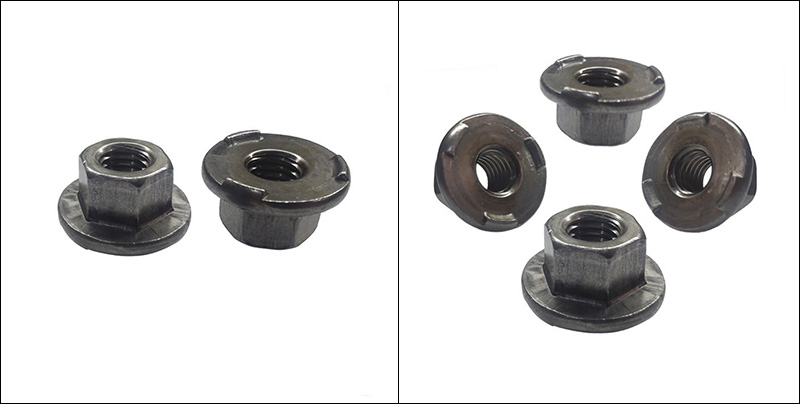

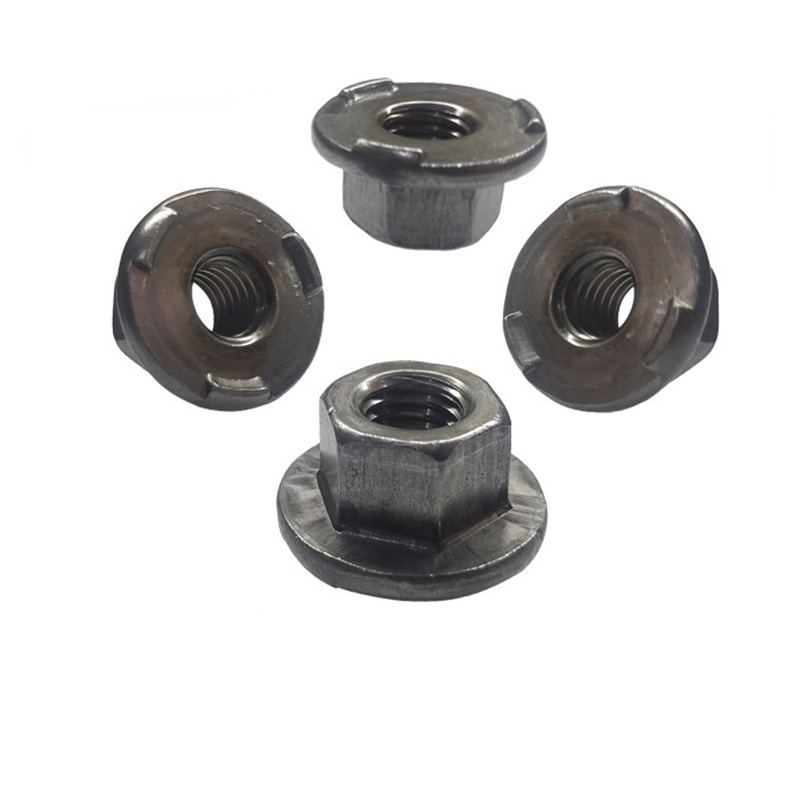

육각 플랜지 용접 너트는 하단에 원형 플랜지가 있고 상단에 육각형 모양이 있는 특수 패스너입니다. 플랜지의 바닥면에는 일반적으로 3개의 용접 돌출부(또는 보스라고 함)가 있습니다. 이 너트는 돌출부를 녹인 후 저항용접(보스용접)을 통해 금속판에 견고하게 용접되어 영구적인 나사결합을 이룬다.

일반 용접 너트와 비교하여 육각형 플랜지 용접 너트에는 플랜지 표면이 포함되어 있어 플랫 와셔를 대체하여 압력을 분산시키고 얇은 시트 부품이 부서지는 것을 방지할 수 있습니다. 동시에 육각형 헤드 디자인으로 인해 볼트 조립 시 표준 렌치나 소켓을 사용하는 것이 편리합니다. 이 제품은 자동차 차체, 가전제품 쉘, 전기 캐비닛 및 기계 장비와 같은 얇은 판금 구조의 나사산 연결 시나리오에 널리 사용됩니다.

Hexagon Flange Weld Nuts

핵심 구조적 특징

육각형 플랜지 용접 너트의 구조 설계는 "신뢰할 수 있는 용접, 정확한 위치 지정 및 편리한 조립"이라는 세 가지 주요 목표를 중심으로 이루어졌습니다. 핵심 구조적 특징은 다음과 같이 요약될 수 있습니다.

(1) 육각 머리

모양: 정육각형. 반대편 치수는 ISO/DIN 표준 공차를 준수합니다.

기능: 특별한 도구 없이 개방형 렌치나 소켓을 사용하여 쉽게 조일 수 있습니다.

장점: 일반 육각 너트와 호환되어 현장 조립 및 유지 관리가 용이합니다.

(2) 플랜지 베이스

모양: 확대된 플랜지 표면

기능: 공작물과의 접촉 면적을 늘리고 압력을 분산시키며 얇은 시트 재료의 변형을 방지합니다.

평와셔를 교체하고 부품 수와 조립 단계를 줄이세요.

장점: 연결 신뢰성을 향상시키고 전체 비용을 절감합니다.

(3) 용접 돌기

이는 육각 플랜지 용접 너트와 일반 플랜지 너트를 구별하는 가장 중요한 특징입니다.

특징	설명
수량	표준 설계는 3개의 조각으로 구성되어 있으며 플랜지 바닥 표면을 따라 120°로 균일하게 분포되어 있습니다.
모양	상단은 구형 또는 원추형이며, 상단은 날카로운 모서리 없이 부드럽고 둥근 모양입니다.
키	0.5 - 0.8 mm (모재의 두께에 따라 조절 가능)
기능	① 저항 용접 중에 돌출부가 먼저 녹아 안정적인 용융 코어를 형성합니다. ② 용접 시프트를 방지하기 위해 3점 자동 센터링이 이루어집니다. ③ 용접 중이 아닐 때 작업물을 임시로 고정할 수 있어 자동화 생산 라인의 위치 결정이 용이합니다.
장점	용접 침투가 균일하고 위치 정확도가 높으며 로봇 자동화 용접에 적합합니다.

Hexagon Flange Weld Nuts

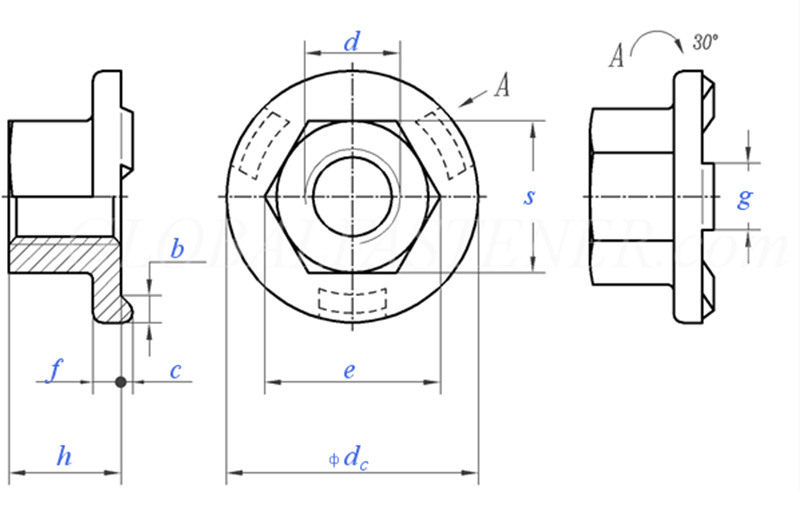

스레드 크기			M5	M6	M8	M10	M12	M14	M16
d			M5	M6	M8	M10	M12	M14	M16
P	거친 나사 피치		0.8	1	1.25	1.5	1.75	2	2
P	가는 나사 피치		/	/	/	/	15	1.5	1.5
C	공칭 크기	±0.1	0.8	0.8	1	1.2	1.2	1.2	1.2
직류	최대		15.5	18.5	22.5	26.5	30.5	33.5	36.5
직류	분		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	분		8.2	10.6	13.6	16.9	19.4	22.4	25
e	최대		8.5	10.9	14	17.5	20	23	26
f	공칭 크기	±0.25	1.7	2	2.5	3	3	4	4
g	공칭 크기	±0.1	4	5	6	7	8	8	8
m	분		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	최대		5	7	10	13	15	17	19.5
S	최대		8	10	13	16	18	21	24
S	분		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	최대=공칭 크기		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	분		2	2.5	2.5	2.75	3	3.25	3.5
1000단위skg당			/	5.7	12.2	21.8	29.4	45.8	/
