칼라 잠금 와셔

Xiaoguo® 공장에서 생산되는 칼라 잠금 와셔는 다른 유형의 풀림 방지 부품에 비해 두께가 더 얇습니다. 사용하면 더 많은 공간을 절약하고 더 적은 공간을 차지하므로 컴팩트한 구조에 적합합니다.

문의 보내기

제품 설명

칼라 락 와셔가 잠금 효과를 희생하지 않고 공간을 절약할 수 있는 이유는 기능에서 두께와 외경 설계를 정밀하게 분리했기 때문입니다. 좁은 공간에 설치하기 쉽도록 외경을 작게 하고, 외경을 줄인 후 잠금력이 손실될 수 있는 것을 물리적으로 보상하기 위해 두께를 두껍게 만듭니다.

주된 이유: 얇은 외경이 완전히 얇은 형상을 의미하는 것은 아닙니다. 오히려 "두꺼운 코어와 얇은 모서리" 구성입니다.

(1) 외경(OD): 작음

막힌 구멍, 내부 육각 나사의 꼬리 부분 또는 다른 구성 요소로 둘러싸인 제한된 영역에 안전하게 설치하십시오.

(2) 두께: 더 두꺼움

칼라 락 와셔의 외경 감소로 인한 스프링 탄성 손실을 보상하고, 설치면을 지지할 수 있는지 확인하고, 잠금력이 감소되지 않도록 보장합니다.

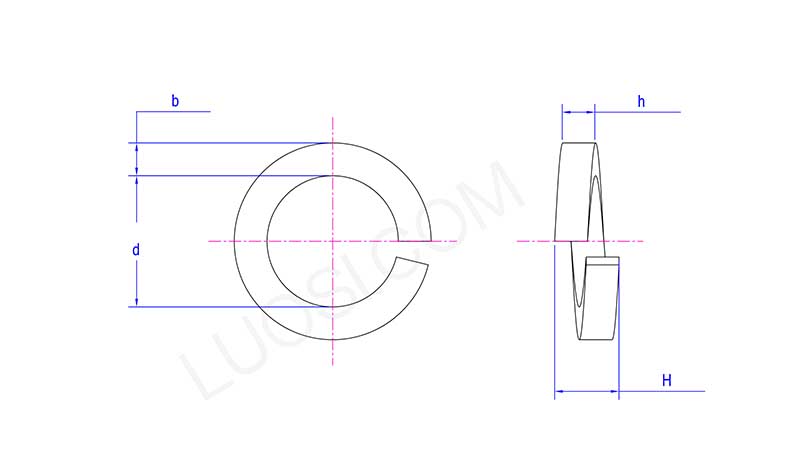

Collar Lock Washer

월	Φ18	Φ20	Φ22	Φ2 4	Φ27	Φ30	Φ33	Φ36	Φ39	Φ42	Φ45
일 분	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
최대 d	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
b 분	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
b 최대	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
시간 분	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
h 최대	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
시간 분	9	10	11	12	13.6	15	17	18	20	21	22
H 최대	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5

공간 절약을 위한 일반적인 애플리케이션 시나리오

칼라 잠금 와셔 패스너는 특히 소켓 헤드 캡 나사와 함께 사용할 때 제한된 공간 내에서 고강도 풀림 방지가 필요한 상황에서 주로 사용됩니다.

(1) 자동차 및 경주용 자동차

엔진, 서스펜션, 파워트레인 등 신뢰성이 높은 컴팩트한 공간에 사용되며 경량화와 안전성을 확보합니다.

(2) 항공우주 및 군사

항공기 엔진, 조종석 및 무게와 공간이 매우 제한된 기타 상황에 사용됩니다. 칼라 잠금 와셔는 극한 조건에서 신뢰성을 보장하기 위해 엔진, 동체 및 랜딩 기어 조립에 자주 사용됩니다. 또한 이러한 유형의 와셔는 군용 차량, 헬리콥터 및 전투기의 다양한 고정 용도에도 자주 사용됩니다.

(3) 정밀기계 및 산업자동화

정밀 가공 장비, 산업 기계, 로봇 조인트, 자동화 조립 라인 등 공간이 협소한 장비에 사용됩니다. 외경이 더 작기 때문에 공간이 제한된 곳에 쉽게 맞고 정밀 조립에 필요한 높은 정렬 정확도를 처리합니다.

(4) 전기전자

전자 장치, 커넥터, 패널 및 유사한 지점 내부에 사용됩니다. 이 칼라 잠금 와셔는 추가 와셔 없이도 견고한 잠금 기능을 제공합니다. 이는 진동 시에도 물건을 단단히 고정할 수 있는 컴팩트한 방법입니다.

(5) 중공업 및 건설

중장비, 건설 장비, 철강 구조 작업에서 이 와셔의 컴팩트한 크기는 신뢰할 수 있는 진동 저항과 풀림 방지가 필요한 엔지니어에게 적합한 선택입니다.

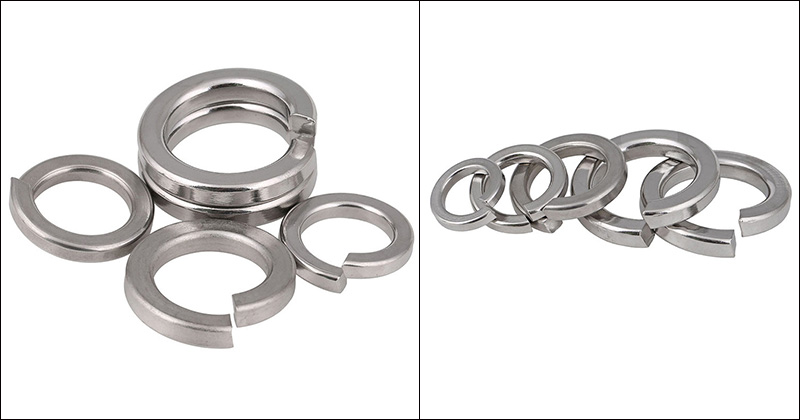

Collar Lock Washer
