하이 칼라 잠금 와셔

재고가 있는 Xiaoguo® 하이 칼라 잠금 와셔는 설치가 쉽습니다. 사용 중에 추가적인 특수 도구가 필요하지 않고, 작동 난이도가 낮으며, 작업자가 빠르게 수용할 수 있고, 유지 관리도 편리합니다.

문의 보내기

제품 설명

하이 칼라 잠금 와셔는 모두 동일한 디자인이 아닙니다. 일반적으로 다양한 요구 사항에 따라 맞춤화되며 여러 유형이 있습니다. 다음은 다섯 가지 일반적인 유형입니다.

(1) 단일 링 표준형(가장 일반적, DIN 127 / GB 93)

개구부가 있는 금속 링으로 구성된 전통적인 개방형 나선형 스프링 와셔입니다. 대부분의 저하중~중하중 풀림 방지 용도에 적합하며, 시중에서 가장 일반적이고 널리 사용되는 하이 칼라 잠금 와셔입니다.

(2) 이중 링 헤비듀티(DIN 128)

표준형보다 하나 더 많은 두 개의 링이 있습니다. 그것은 더 큰 탄력성과 더 나은 진동 저항을 가지고 있습니다. 중장비, 차량 섀시, 진동이 심한 부위에 사용됩니다.

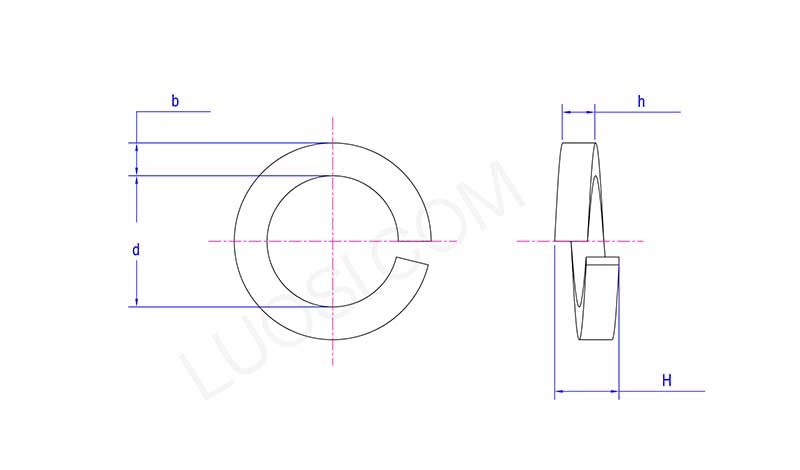

High Collar Lock Washer

월	Φ18	Φ20	Φ22	Φ2 4	Φ27	Φ30	Φ33	Φ36	Φ39	Φ42	Φ45
일 분	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
최대 d	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
b 분	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
b 최대	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
시간 분	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
h 최대	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
시간 분	9	10	11	12	13.6	15	17	18	20	21	22
H 최대	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5

(3) 파형 스프링 와셔

나선 모양은 아니지만 여러 개의 봉우리와 골짜기가 있는 물결 모양입니다. 베어링에 예압을 가하는 등 공간이 극히 제한되어 있지만 여전히 탄성이 필요한 곳에 사용됩니다.

(4) 원판형 스프링 와셔(벨빌 와셔)

모양은 원뿔형으로 작은 접시와 비슷하다. 매우 높은 압력에도 견딜 수 있으며 열팽창 및 수축, 마모 보상 등 고강도 스프링 보상이 필요한 곳에 사용됩니다.

(5) 톱니형 잠금 와셔(안쪽 톱니/바깥쪽 톱니, DIN 6797/DIN 6798)

모서리 부분에 톱니 모양이 있으며 조인 후 작업물 표면에 물려 뛰어난 미끄럼 방지 성능을 제공합니다. 접지선 등 전기 전도성이 필요한 부위나 작은 나사 풀림 방지용으로 주로 사용됩니다.

공통재료

하이 칼라 락 와셔는 좋은 탄력성과 탄력성을 유지하는 능력이 필요합니다. 그러므로 재료의 선택이 매우 중요합니다. 다음은 몇 가지 일반적인 유형의 재료입니다.

스프링강(65Mn / 70강 / 82B)

주문률이 가장 높은 일반 소재로 가격 대비 성능이 우수하고 신축성이 뛰어납니다. 65Mn은 하이 칼라 잠금 와셔에 가장 일반적으로 사용되는 재료로 일반적으로 경도가 42~50HRC(약 420~510HV)입니다. 이 경도는 부러지지 않으면서도 탄력성을 유지하기에 충분합니다.

스테인레스 스틸 SUS304 / SUS316

304 스테인리스강은 주로 습한 곳, 실외 또는 청소가 필요한 곳(식품 장비, 의료 기기)에 사용됩니다. 316 스테인리스강은 염화물 이온 부식에 더 강하며 해양 공학 및 화학 산업에 사용됩니다.

탄소강 (08F / 10# / 45#)

저부하, 중요하지 않은 부품에 사용됩니다. 탄성 표면 처리는 녹 방지를 위해 아연 도금이 필요합니다.
