분할 링 잠금 와셔

많은 고객이 Xiaoguo® 분할 링 잠금 와셔를 구매할 때 일반적으로 평와셔도 추가하는 것이 좋습니다. 이렇게 하면 면적이 효과적으로 늘어나고 공작물 표면이 손상되는 것을 방지할 수 있습니다. 전문적인 매칭 솔루션을 제공해 드리겠습니다.

문의 보내기

제품 설명

산업용 중장비에서 분할 링 잠금 와셔는 볼트가 풀리는 것을 방지하는 일반적인 방법입니다. 패스너를 조이면 분할 잠금 와셔가 평평하게 눌려집니다. 자연스럽게 반동하여 지속적인 외측 힘을 생성합니다. 동시에 날카로운 모서리가 금속 표면을 절단하여 시간이 지나도 볼트가 흔들리는 것을 방지합니다.

【1】핵심 장점

(1) 연속적인 밀기와 표면 그립으로 볼트를 단단히 고정합니다.

(2) 설치가 간단하고 특별한 도구가 필요하지 않습니다.

(3) 대부분의 표준 볼트 및 너트에 적합합니다. DIN 127과 같은 공통 표준에 따라 제작되어 재고 관리가 간단해졌습니다.

(4) 분할 링 잠금 와셔는 내구성이 높습니다. 이들은 열처리되어 370-470 HV의 경도에 도달합니다. 이를 통해 중장비의 높은 압력과 빈번한 진동을 견딜 수 있어 긴 사용 수명이 보장됩니다.

(5) 표준 아연 도금 또는 아연-알루미늄 코팅(Dacromet)과 같은 다양한 표면 마감을 선택할 수 있습니다. 이렇게 하면 세탁기가 어떤 조건에 직면하더라도 적절한 수준의 녹 방지 효과를 얻을 수 있습니다.

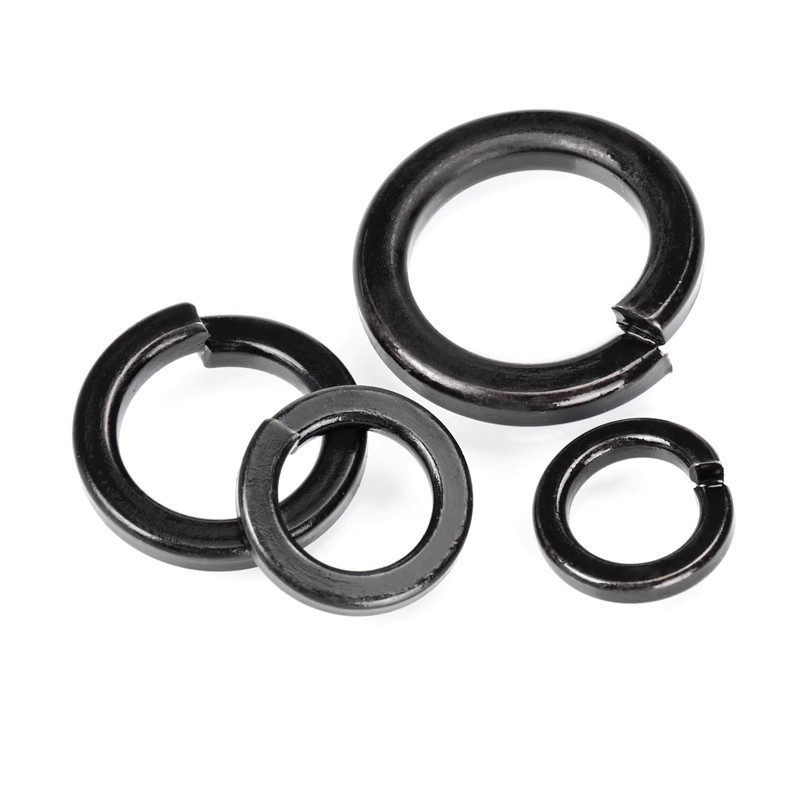

Split Ring Lock Washer

【2】응용 사례

(1) 파쇄기 및 파쇄기 – 이러한 종류의 장비에서는 불균형 회전과 지속적인 진동으로 인해 볼트가 풀리는 것을 방지하기 위해 중요한 볼트에 와셔가 사용됩니다.

(2) 중장비 - 굴착기와 같은 건설 장비의 경우 이 분할 링 잠금 와셔는 동적 하중을 분산시키고 주요 연결 지점을 단단히 유지하는 데 도움이 됩니다.

(3) 에너지 및 광산 장비 – 이 와셔는 풍력 터빈, 태양열 설비, 기타 청정 에너지 장치는 물론 중장비 광산 기계에도 적합합니다. 볼트를 단단히 조여주고, 잦은 진동과 열팽창에도 잠금 상태를 유지합니다.

(4) 일반 기계 - 펌프, 압축기 및 일반 기계 부품에 널리 적용됩니다. 일상적인 작업에서 장비 진동과 외부 힘 압력을 처리할 수 있습니다.

【3】설치 팁

설치할 때 볼트, 나사 또는 너트와 고정할 부품 사이에 분할 링 잠금 와셔를 놓습니다. 날카로운 모서리가 금속 표면에 바로 닿는지 확인하세요. 그런 다음 잘 맞도록 토크 사양에 맞게 조입니다. 이 세탁기는 일회용이므로 재사용하지 마세요. 그렇게 하면 조임력이 떨어져서 안전 문제가 발생하고 효율성이 떨어질 수 있습니다.

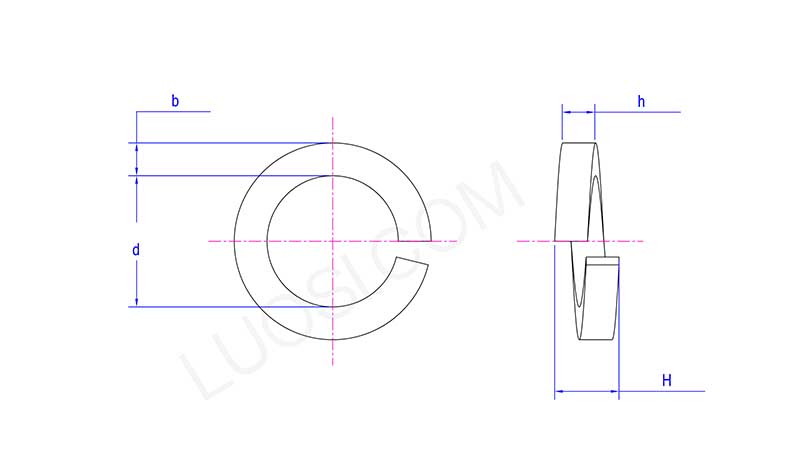

Split Ring Lock Washer

월	Φ18	Φ20	Φ22	Φ2 4	Φ27	Φ30	Φ33	Φ36	Φ39	Φ42	Φ45
일 분	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
최대 d	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
b 분	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
b 최대	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
시간 분	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
h 최대	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
시간 분	9	10	11	12	13.6	15	17	18	20	21	22
H 최대	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5
