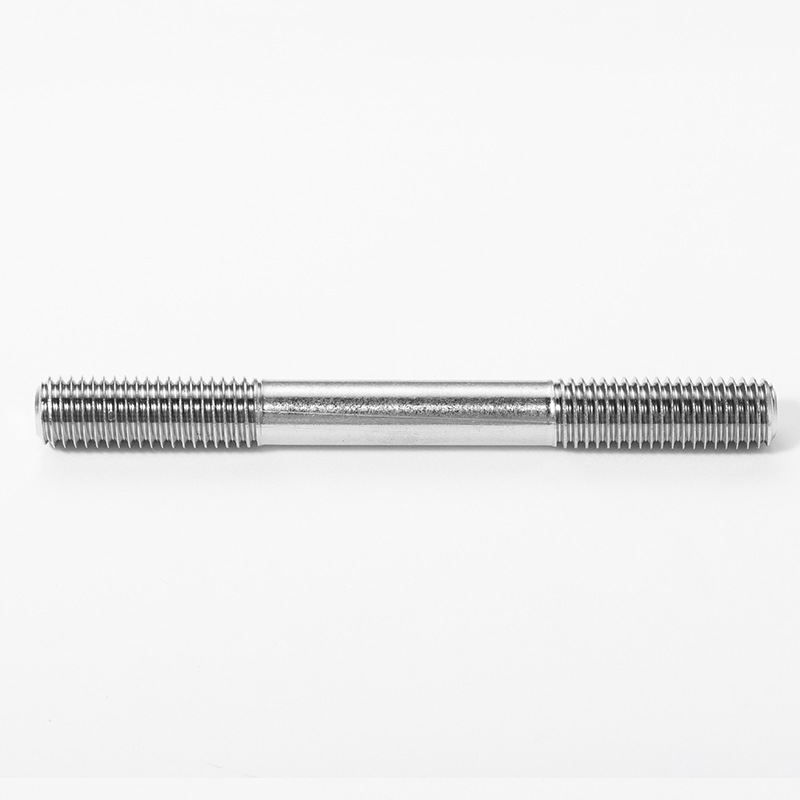

더블 엔드 스터드 볼트

China Xiaoguo® 고급 더블 엔드 스터드 볼트는 양쪽 끝을 강력하게 고정하는 데 사용됩니다. 8.8등급 합금강으로 제작되어 견고하고 단단히 고정되며 진동에 강합니다. 나사산이 말려 있어 설치가 쉽고 견고하게 맞습니다. 플랜지, 엔진 및 구조 작업에 사용됩니다. 일관된 품질로 빠른 배송과 대량 주문을 위해 재고가 있습니다.

문의 보내기

제품 설명

더블 엔드 스터드 볼트란 무엇입니까?

더블 엔드 스터드 볼트는 양쪽 끝에 나사산이 있고 가운데에는 나사산이 없는 부분이 있습니다. 이 디자인은 전체 스레드 볼트와 다릅니다. 두 가지 유형의 스터드 볼트 모두 해당 적용 분야에서 매우 우수한 성능을 발휘합니다.

첫째, 설치를 위해 일반적으로 두 개의 육각형 너트(때때로 와셔 포함)와 함께 사용됩니다. 한쪽 끝은 기판의 나사산 구멍에 나사로 고정할 수 있고, 다른 쪽 끝은 너트로 구성 요소에 고정적으로 연결되어 견고한 고정과 균일한 응력 분포를 보장합니다.

둘째, 홈이 없는 중간 부분은 나사산 사이의 간섭을 피하면서 조립 중에 정밀한 정렬을 달성하는 데 도움이 됩니다. 동시에 응력 집중을 줄여 스터드를 더욱 견고하게 만들고 무거운 하중에도 파손될 가능성을 줄일 수 있습니다.

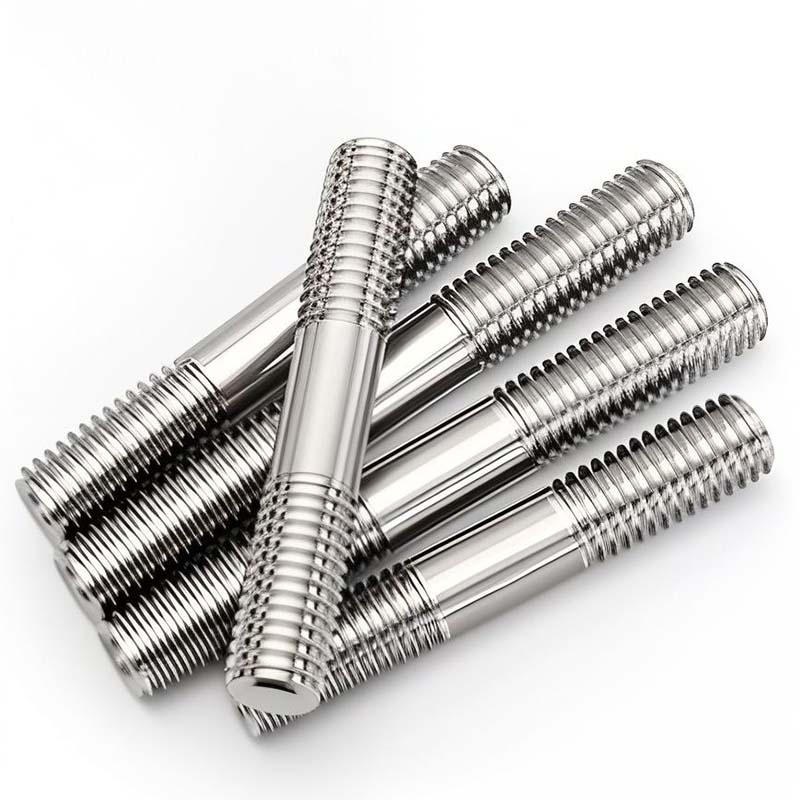

Double End Stud Bolts

더블 엔드 스터드 볼트의 주요 유형은 무엇입니까?

더블 엔드 스터드 볼트의 주요 유형을 소개하겠습니다.

다음 세 가지 측면에서 설명하겠습니다.

(1) 실 구조의 분류

클램핑 유형: 양쪽 끝이 동일한 나사산 길이를 가지며 중간 부분은 일반 막대입니다. 사용시에는 양쪽 끝을 너트로 조여줍니다. 이것이 가장 일반적인 유형입니다.

탭 엔드 유형: 스레드의 두 끝 부분의 길이가 다릅니다. 긴 쪽은 부품의 막힌 구멍에 나사를 고정하는 데 사용되고, 짧은 쪽은 너트를 설치하는 데 사용됩니다.

연속 스레드 스터드(Continuous Thread Stud): "스레드 로드"라고도 알려져 있으며 로드의 전체 길이가 매끄러운 부분 없이 스레드되는 것을 의미합니다. 스레드 연결의 최대 길이를 제공합니다.

부분 나사형 스터드: 한쪽 끝 또는 양쪽 끝에만 부분 나사산이 있고 중앙에 더 큰 직경의 부드러운 막대가 남아 있습니다.

(2) 특수 목적 분류

사각형 머리 스터드: 한쪽 끝에는 사각형 머리가 있습니다. 반대쪽 끝을 조일 때 사각헤드를 공구로 잡을 수 있어 좁은 공간에 설치하기 편리합니다.

용접 스터드: 한쪽 끝은 금속 기판에 용접하도록 설계되었으며, 다른 쪽 끝은 다른 구성 요소를 연결하기 위한 나사산이 있습니다.

(3) 재료 및 등급 분류

B7 스터드: 크롬-몰리브덴 합금강으로 제작되며 열처리를 거치며 고온(일반적으로 최대 450°C) 및 고압 작업 조건에서 사용되는 가장 일반적인 스터드 유형입니다.

L7 스터드: 저온 환경에 적합합니다.

B8 / B8M 나사 스터드: 304 또는 316 스테인레스 스틸로 제작되었으며 내식성이 뛰어납니다.

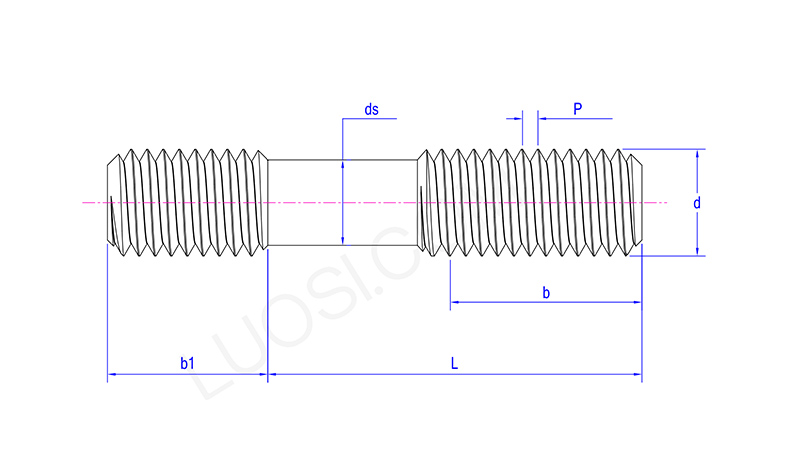

Double End Stud Bolts

월	M18	M20	M22	M24	M27	M30	M33	M36	M39	M42	M48
P	2.5	2.5	2.5	3	3	3.5	3.5	4	4	4.5	5
b1분	20.95	23.95	26.95	28.95	33.75	36.75	39.75	43.75	47.75	50.5	58.5
b1 최대	23.05	26.05	29.05	31.05	36.25	39.25	42.25	46.25	50.25	53.5	61.5
DS	16.38	18.38	20.38	22.05	25.05	27.73	30.73	33.40	36.40	39.08	44.75
