미세 피치의 러프 폴 더블 스터드

미세 피치의 러프 폴 더블 스터드는 고강도 및 정밀한 연결이 필요한 시나리오에 적합합니다. 두꺼운 로드가 그립감을 높여주고, 가는 실이 촘촘하고 안정적인 핏을 선사합니다. Xiaoguo® 공장에는 많은 양의 재고가 있습니다.

문의 보내기

제품 설명

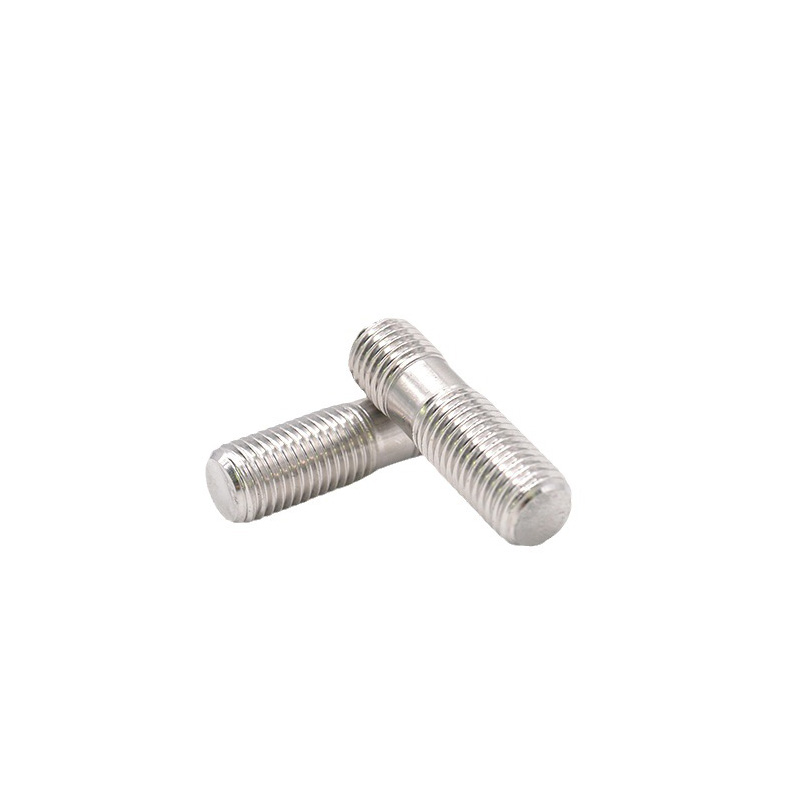

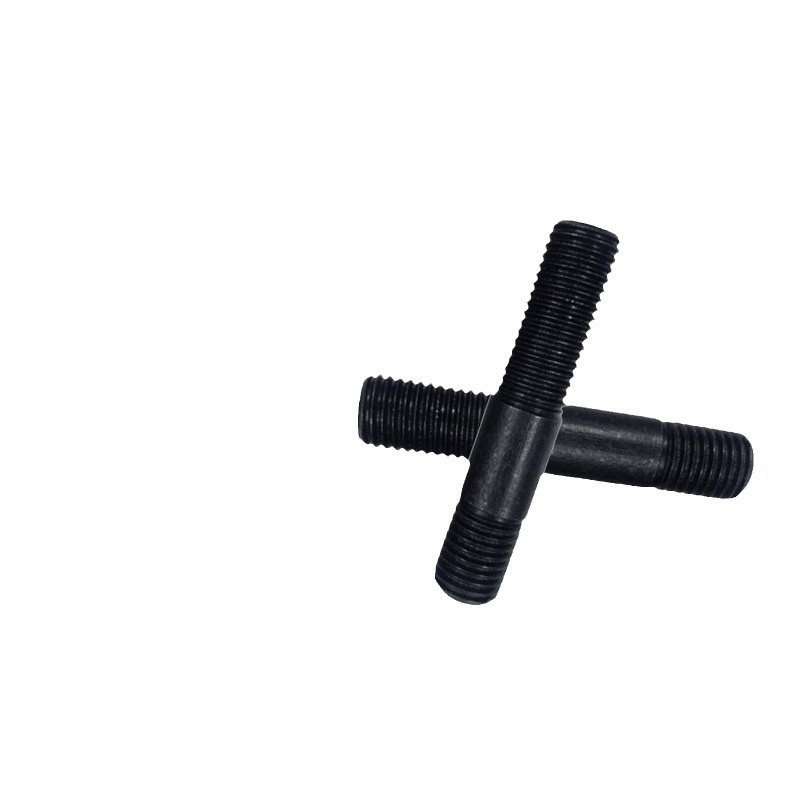

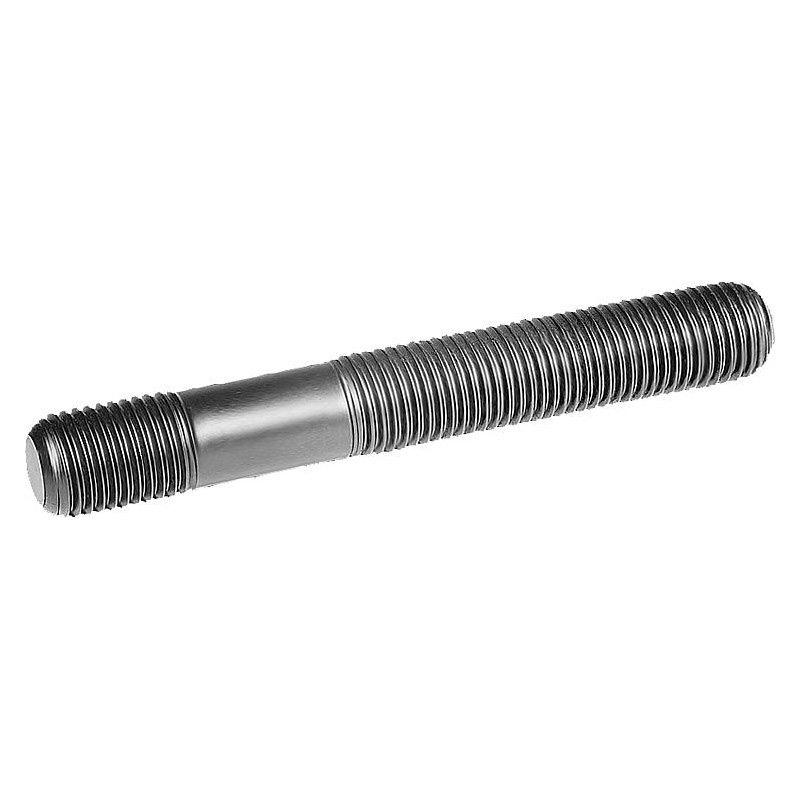

미세 피치의 러프 폴 더블 스터드는 양쪽 끝에 가는 나사산이 있는 상대적으로 두꺼운 금속 막대입니다. 나사산 직경은 수 밀리미터에서 수십 밀리미터까지 다양한 사양으로 제공되며 실제 필요에 따라 길이도 선택할 수 있습니다.

제품특징

파인 피치 러프 폴 더블 스터드의 특징은 거친 로드 구조입니다. 일반 스터드에 비해 거친 로드는 전체적인 강도와 강성을 향상시킬 수 있으며 무거운 하중을 받을 때 변형될 가능성이 적습니다. 미세한 나사의 피치는 작고, 나사의 각 회전 사이의 간격은 더 작습니다. 돌리면 더 큰 마찰이 발생할 수 있으며 조인 후에도 느슨해질 가능성이 적습니다.

매개변수

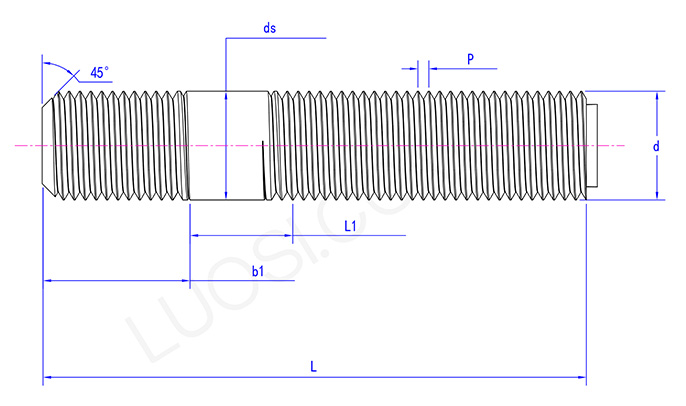

Rough pole double studs with fine pitch

응용

미세 피치의 거친 극 이중 스터드는 기계 제조, 항공 우주 및 정밀 기기와 같은 산업에서 더 일반적으로 사용됩니다. 기계 제조 분야의 고정밀 장비 조립 항공우주 분야의 고정 항공기 부품; 정밀 기기 생산 시 부품의 안정성을 보장하기 위해 이러한 유형의 스터드는 항상 연결의 신뢰성과 안정성을 보장하는 데 필요합니다.

미세 피치의 러프 폴 더블 스터드는 대형 기계 장비의 핵심 부품을 고정하는 데 사용됩니다. 공장에는 대형 공작기계, 대형 압축기 등 대규모 기계장비가 설치되어 사용되는 경우가 많다. 대형 공작기계의 스핀들 박스를 설치하려면 스터드의 한쪽 끝을 공작기계 베드의 나사 구멍에 나사로 고정하고 반대쪽 끝을 스핀들 박스의 설치 구멍에 통과시킨 후 너트를 조입니다.

제품 매개변수

월	1/4	5/16	3/8	7/16	1/2	9/16	5/8	3/4	7/8	1	1-1/8
P	28	24	24	20	20	18	18	16	14	12	12
DS 맥스	0.25	0.3125	0.375	0.4375	0.5	0.5625	0.625	0.75	0.875	1	1.125
ds 분	0.2435	0.3053	0.3678	0.4294	0.4919	0.5538	0.6163	0.7406	0.8647	0.9886	1.1136
b1	0.25	0.3125	0.375	0.4375	0.5	0.5625	0.625	0.75	0.875	1	1.125
L1분	0.1250	0.1563	0.1875	0.2188	0.2500	0.2813	0.3125	0.3750	0.4375	0.5000	0.5625

이 러프 폴 더블 스터드는 금형 제작 및 설치에 사용됩니다. 금형제조업에서는 사출금형, 다이캐스팅 금형 등을 제작할 때 금형의 각종 모듈을 고정하는데 사용됩니다. 금형의 상부 금형과 하부 금형을 연결합니다. 스터드의 한쪽 끝을 하부 금형의 나사산 구멍에 끼우고 다른 쪽 끝을 상부 금형에 통과시킵니다. 그런 다음 너트를 조이십시오.
