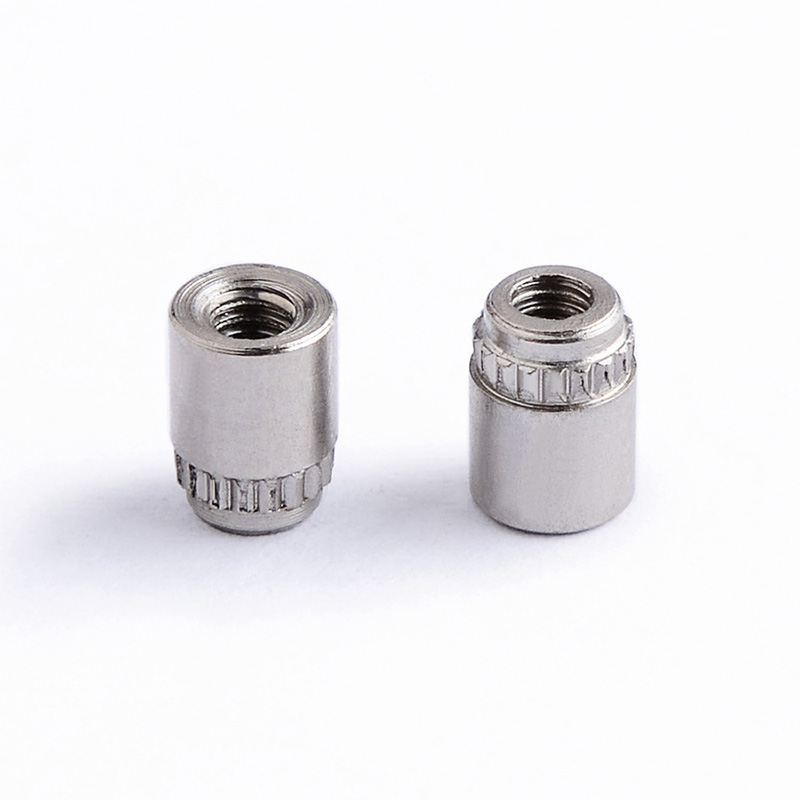

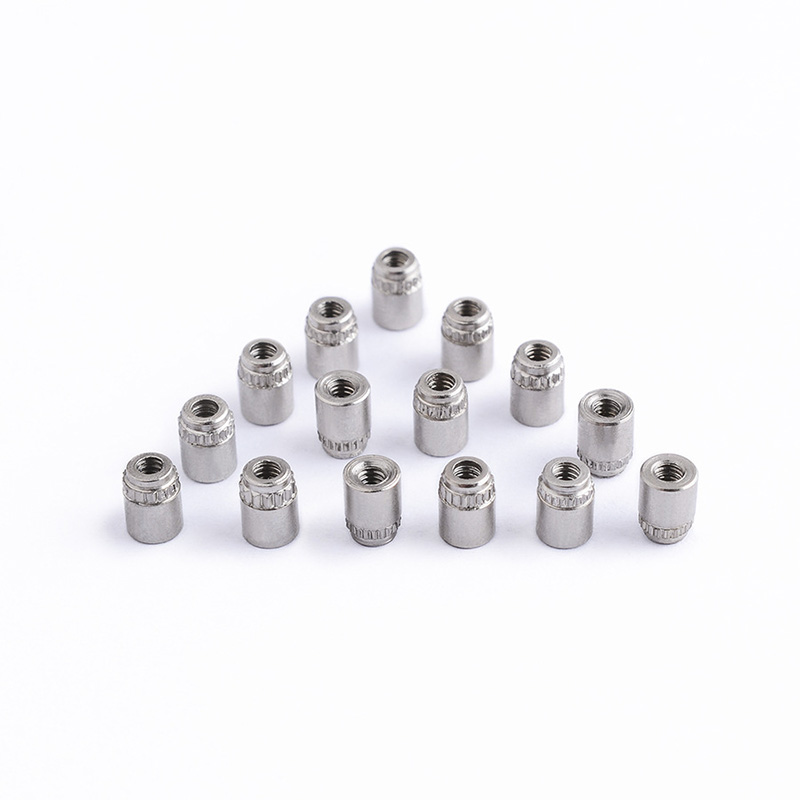

PCB 보드용 UN 리벳 스터드

PCB 보드용 UN 리벳 스터드는 일반적으로 저탄소강, 스테인리스강 또는 알루미늄과 같은 우수한 강철 합금으로 만들어집니다. 그들은 견고한 기계적 강도를 갖고 있으며 시간이 지나도 잘 견딥니다.

강철 제품은 인장 강도와 전단 강도가 가장 높습니다. 반면에 알루미늄은 전기를 잘 전도하고 가볍습니다.

이러한 스터드용으로 선택된 금속은 무거운 기계적 부하, 가열 및 냉각 주기로 인한 스트레스를 처리하고 제품을 사용하는 동안 내내 견고함을 유지할 수 있음을 의미합니다.

표준

PCB 보드용 UN 리벳 스터드는 인쇄 회로 기판(PCB)에 신뢰할 수 있는 외부 스레드 고정 지점을 제공하는 데 사용되는 영구적인 고강도 패스너입니다. 여기서 "UN"은 일반적으로 "Uniform National Standard"를 나타내며, 다양한 표준 너트와의 호환성을 보장하는 표준화된 나사산 유형(UNC 또는 UNF 등)을 나타냅니다.

설치 과정은 빠르고 효율적입니다. PCB 보드의 미리 뚫린 구멍에 스터드를 삽입합니다. 그런 다음 전용 리벳팅 도구를 사용하여 스터드의 편평한 끝 부분을 변형시켜 바깥쪽으로 확장하고 리벳 헤드와 스터드의 숄더 또는 플랜지 사이를 단단히 고정시켜 용접할 필요 없이 강력하고 진동에 강한 연결을 형성합니다.

이 방법은 큰 기계적 응력을 견뎌야 하거나, 여러 번의 플러그인 작업을 거쳐야 하거나, 용접으로 인해 발생하는 열이 민감한 구성 요소를 손상시킬 수 있는 시나리오에 특히 적합합니다.

설치

PCB 보드용 UN 리벳 스터드는 냉간 성형 또는 리벳 방식을 사용하여 삽입됩니다.

PCB에 미리 뚫은 구멍을 통해 스터드를 꽂습니다. 그런 다음 특수 리벳팅 도구를 사용하여 스터드 생크를 보드 아래의 다이에 대해 구부려 제자리에 고정하는 영구적인 플레어 잠금 장치를 만듭니다.

냉간 가공 방식은 열 발생이 적고 PCB 라미네이트나 회로가 손상되지 않습니다. 올바르게 설치되면 스터드는 회로 기판의 구조를 손상시키지 않으면서 강력하고 진동에 강한 고정 기능을 제공합니다.
