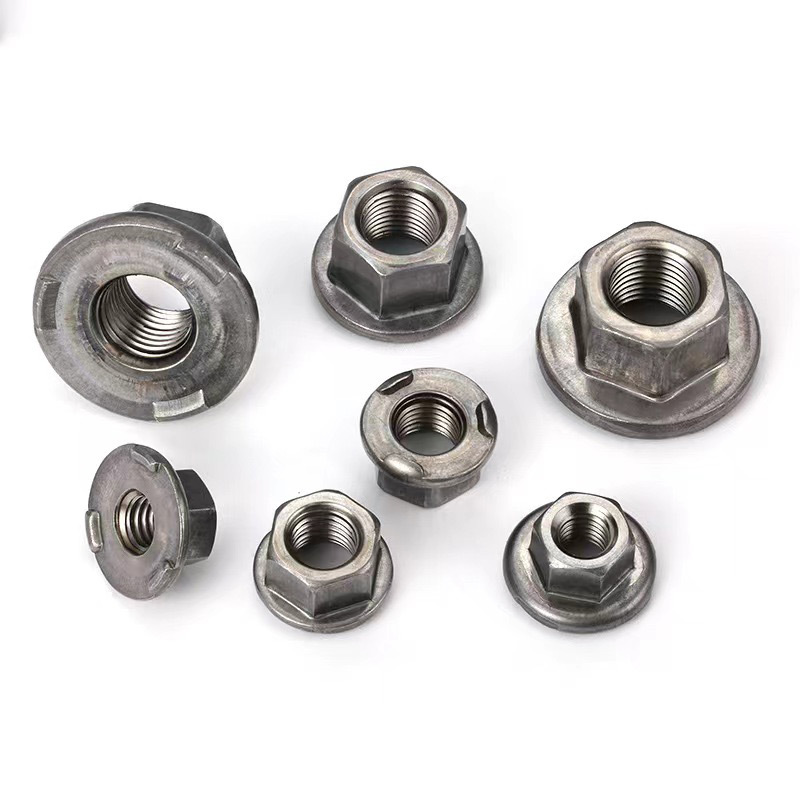

플랜지가있는 고강도 용접 육각 너트

탄소강 또는 스테인레스 스틸과 같은 용접 가능한 강에서 제조 된 고강도 용접 육각 너트는 내구성과 종종 부식 저항 품질을 제공합니다. Customer는 업계의 주요 제조업체의 표준 UPHE LD 인 일관된 패스너 품질 및 신뢰성을 위해 Xiaoguo®를 선택합니다.

모델:QC/T 872-2011

문의 보내기

제품 설명

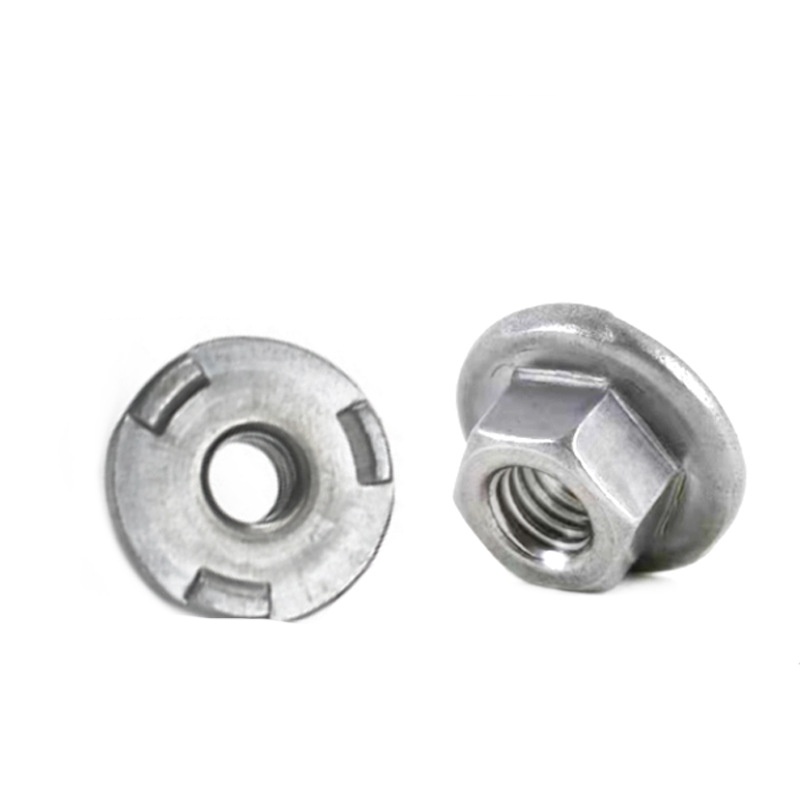

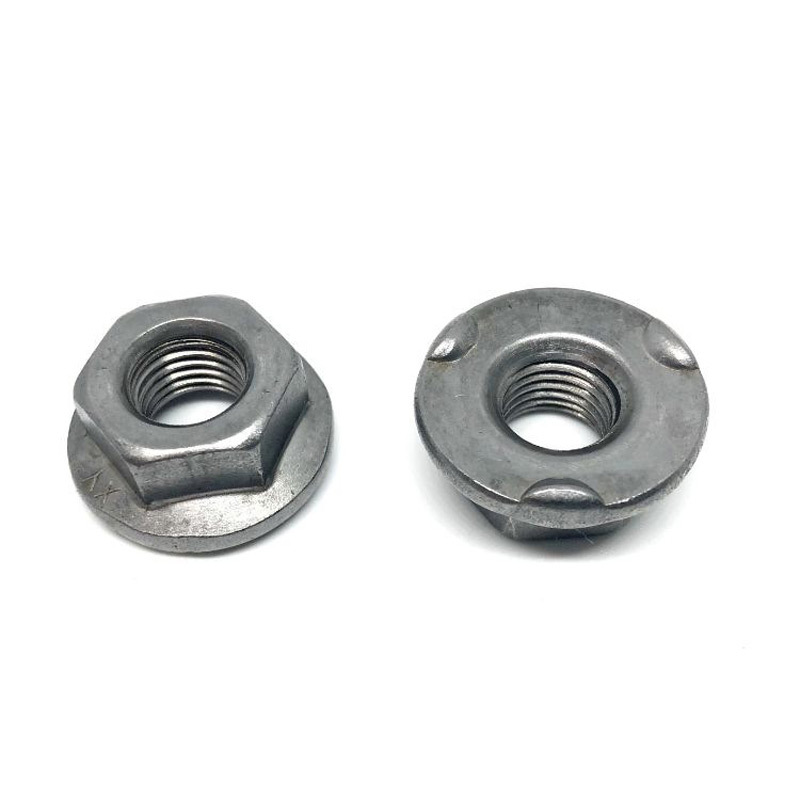

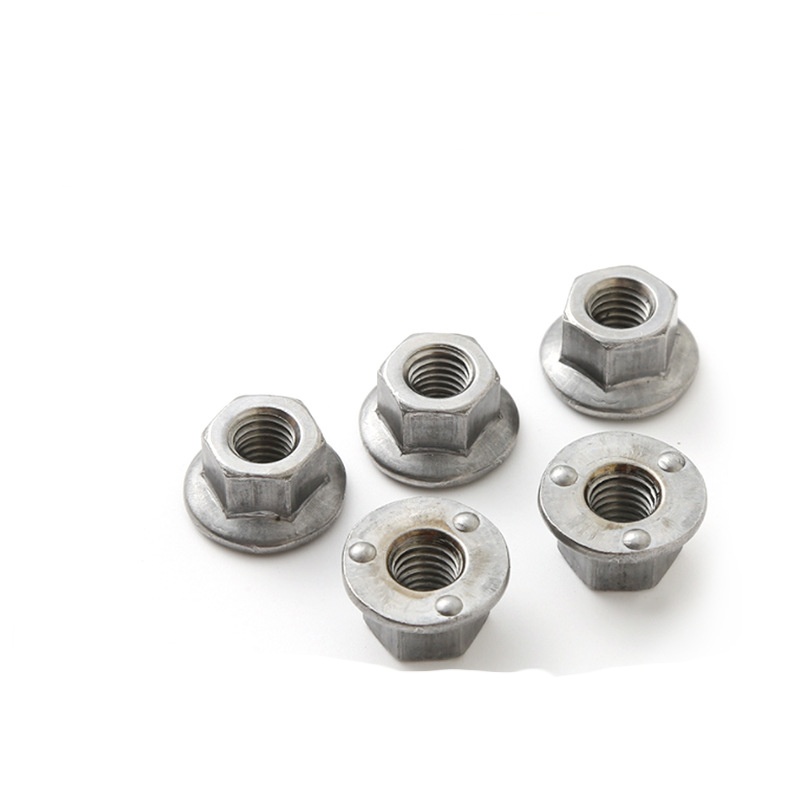

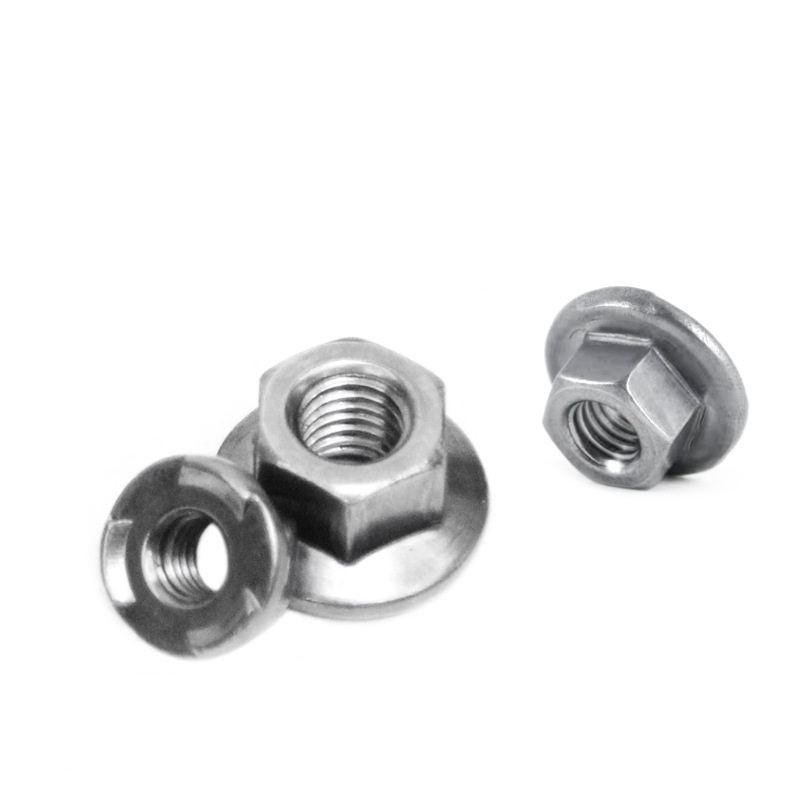

플랜지의 고강도 용접 육각 너트를 다른 것은 용접되도록 만들어 졌다는 것입니다. 일반적으로 플랜지의 바닥에 용접, 작은 고리 또는 범프, 또는 특별히 준비된 각진 가장자리에 약간의 부품이 올라갑니다. 이 부품은 먼저 용접 할 때 (아크 또는 프로젝션 용접), 플랜지베이스와 작업중 인 조각 사이에 강력하고 심도 깊은 유대를 만들 수 있습니다. 그렇게하면 영구적으로 붙어 있습니다.

“High

특정 매개 변수 :

메트릭 스레드의 스레드 절반 각도, 피치 편차 및 피치 직경 허용과 같은 매개 변수는 ISO 965-1, GB/T 197 또는 DIN 14와 같은 표준을 따릅니다. 이는 필요한 경우 교체 할 수 있으며 견과류를 정확하게 나사로 고정시킬 수 있음을 의미합니다. 스레드 하프 각도, 피치 편의 편차 및 피치 직기 세트의 표준이 965-1 또는 gold의 표준을 따릅니다. 필요한 경우 교체 할 수 있으며 견과류를 정확하게 망칠 수 있습니다.

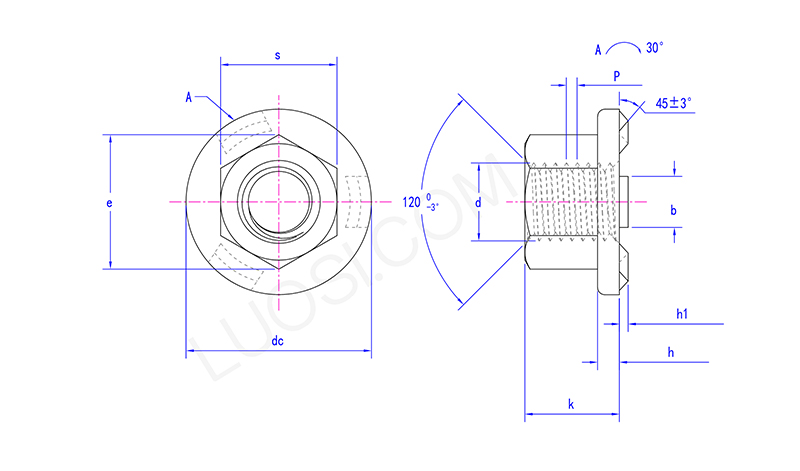

몬	M5	M6	M8	M10	M12	M14	M16
P	0.8	1	1.25	1.5	1.75	2	2
H1 Max	0.9	0.9	1.1	1.3	1.3	1.3	1.3
H1 분	0.7	0.7	0.9	1.1	1.1	1.1	1.1
DC Max	15.5	18.5	22.5	26.5	30.5	33.5	36.5
DC 분	14.5	17.5	21.5	25.5	29.5	32.5	35.5
E 분	8.2	10.6	13.6	16.9	19.4	22.4	25
H Max	1.95	2.25	2.75	3.25	3.25	4.25	4.25
H 분	1.45	1.75	2.25	2.75	2.75	3.75	3.75
b 맥스	4.1	5.1	6.1	7.1	8.1	8.1	8.1
B 분	3.9	4.9	5.9	6.9	7.9	7.9	7.9
K 분	4.7	6.64	9.64	12.57	14.57	16.16	18.66
K Max	5	7	10	13	15	17	19.5
S MAX	8	10	13	16	18	21	24
S 분	7.64	9.64	12.57	15.57	17.57	20.16	23.16

직접성과 두께가 성능에 미치는 영향 :

이 용접 된 육각 너트의 플랜지 크기는 하중이 퍼지는 방식, 진동을 얼마나 잘 처리하는지, 그리고 용접이 얼마나 강한 지에 영향을 미칩니다. 더 크거나 두꺼운 플랜지는 더 많은 안정성과 표면과의 접촉을 의미합니다. 이 너트에 적합한 플랜지 크기를 선택하는 것은 조인트가 얼마나 잘 작동하는지에 중요합니다.
