M8 사각 용접 너트는 DIN 928:2013-12 표준을 엄격하게 준수하여 생산됩니다. 이 표준은 M4~M16 범위의 거친 나사산과 8mm~16mm 범위의 가는 나사산이 있는 사각형 용접 너트의 치수 및 기술 요구 사항을 지정합니다. 제품등급은 A등급입니다.
| 매개변수 | 값(mm) | 용인 |
| 스레드 사양 | M8 × 1.25 | - |
| 가장자리 폭(s/sw) | 14mm | ±0.3 |
| 대각선 너비(e) | 18mm | ±0.6 |
| 총 두께(m1/h) | 6.5mm | ±0.3 |
| 헤드 직경(dk) | 12.8mm | - |
| 돌출점의 높이 | 1.0mm | ±0.1 |
| 오목한 점 각도 | 45° | ±5° |

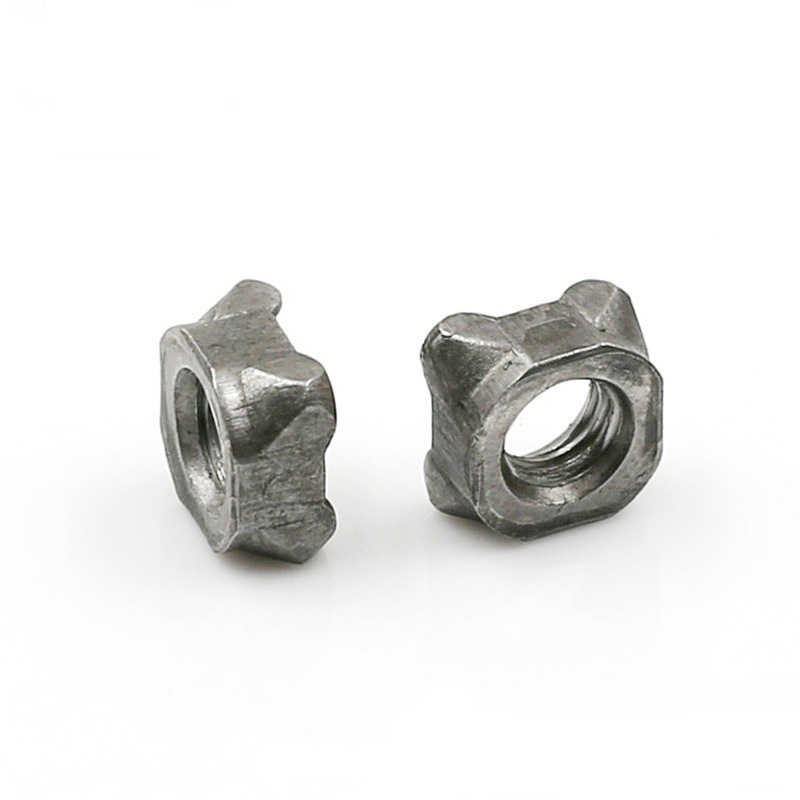

M8 사각 용접 너트는 위치 결정 핀 유무에 따라 핀리스형과 핀 장착형의 두 가지 유형으로 구분됩니다.

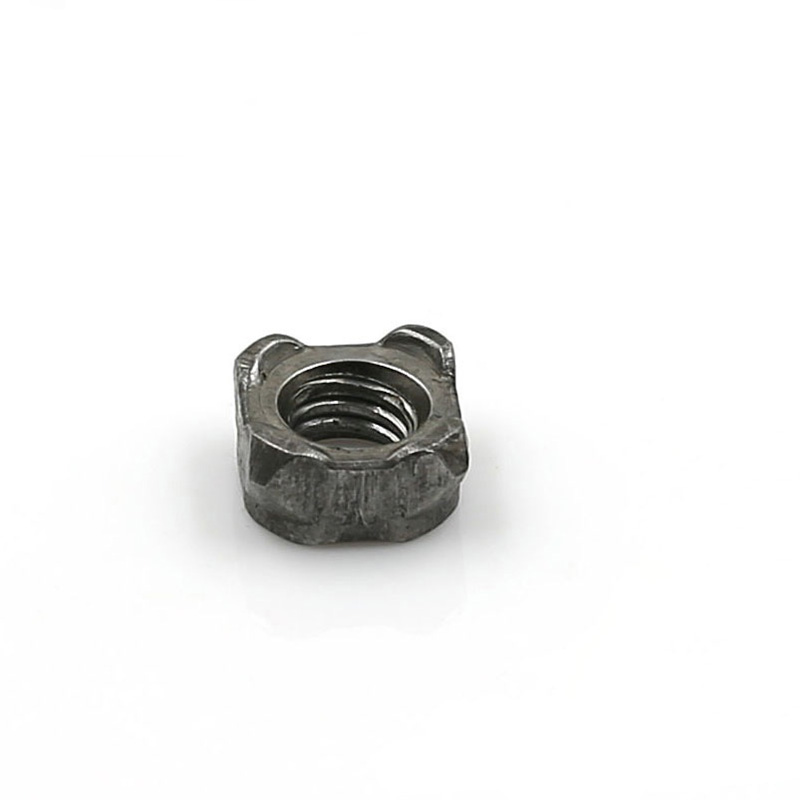

(1) 비조종
설명:
정사각형 모양으로 반대쪽 폭이 14mm입니다. 바닥면에는 가이드 핀 없이 네 모서리에 고르게 분포된 4개의 반구형 용접 돌출부가 있습니다. 바닥면은 편평하며 규격은 M8×1.25, 정밀도는 6H입니다.
작동 원리:
용접 중에 위치는 하부 전극의 위치 결정 핀이나 공작물의 사각형 구멍을 통해 이루어집니다. 저항 용접 중에 4개의 돌출부가 동시에 녹아 균일한 용접 코어를 형성합니다.
적용 가능한 시나리오:
공작물의 사각 구멍에 이미 M8 사각 용접 너트가 있거나 위치 결정이 확실한 경우,
수동 용접 또는 반자동 용접 기술을 채택할 수 있습니다.
이는 위치 정확도에 대한 요구 사항이 낮고 비용에 민감한 애플리케이션에 적합합니다.

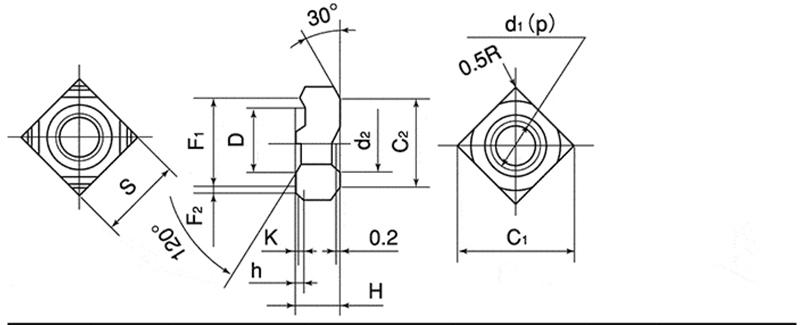

| d | p | S | H | h | K | D | |||||||
| 공칭 직경 | 정점 | 기본차원 | 용인 | 기본차원 | 용인 | 기본차원 | 용인 | 기본 치수(대략) | 기본차원 | 용인 | |||
| M4 | 0.7 | 9.0 | 0一0.2 | 3.2 | ±0.15 | 0.8 | 0一0.2 | 0.2 | 7.0 | 一0.1一0.3 | |||
| M5 | 0.8 | 10.0 | 4.0 | 0.8 | 0.2 | 7.0 | |||||||
| M6 | 1.0 | 11.0 | 5.0 | 0.8 | 0.2 | 9.0 | |||||||
| M8 | 1.25 | 13.0 | 6.0 | ±0.2 | 0.8 | 0.2 | 11.0 | ||||||

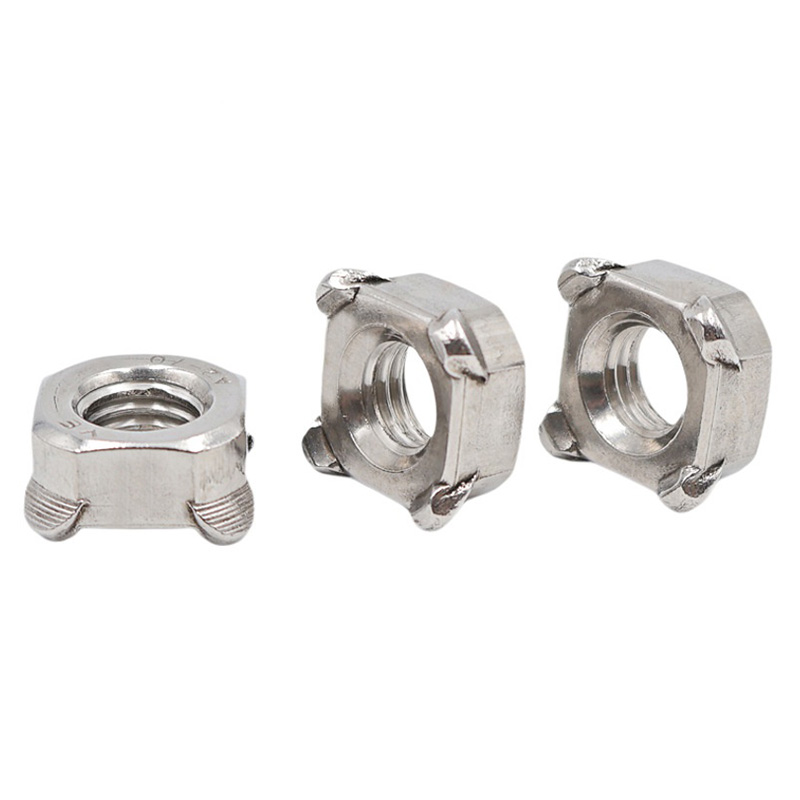

(2) 파일럿
설명:
모양은 정사각형으로 반대쪽의 폭은 보통 14mm로 유지됩니다. 중앙 가이드 핀과 함께 바닥면에 4개의 모서리 돌출부가 있습니다. 가이드 핀의 직경은 일반적으로 9.6mm 또는 11.6mm입니다(고객 요구 사항에 따라 다름). 가이드핀의 높이는 모재의 두께에 맞춰 1.5mm, 2.0mm, 2.5mm 중 선택할 수 있습니다. 나사산은 M8 × 1.25이며 정밀도는 6H입니다.
작동 원리:
가이드 핀은 공작물의 사전 드릴링된 위치 지정 구멍에 삽입되어 정확한 위치 지정을 달성하고 용접 중에 M8 사각 용접 너트가 이동하는 것을 방지합니다. 동시에 가이드 핀은 용접 비산이 나사산 구멍으로 들어가는 것을 어느 정도 효과적으로 차단합니다.
적용 가능한 시나리오:
자동화된 로봇 용접 라인(포지셔닝 요구 사항이 높음)
공작물에 사각 구멍이 없고 원형 구멍으로만 배치된 경우
용접 슬래그가 나사산을 막는 것을 방지해야 하는 응용 분야
