정사각형 투영 용접 너트

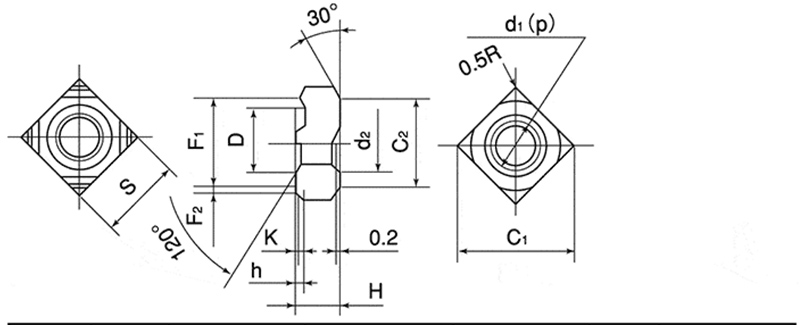

구조적 특성

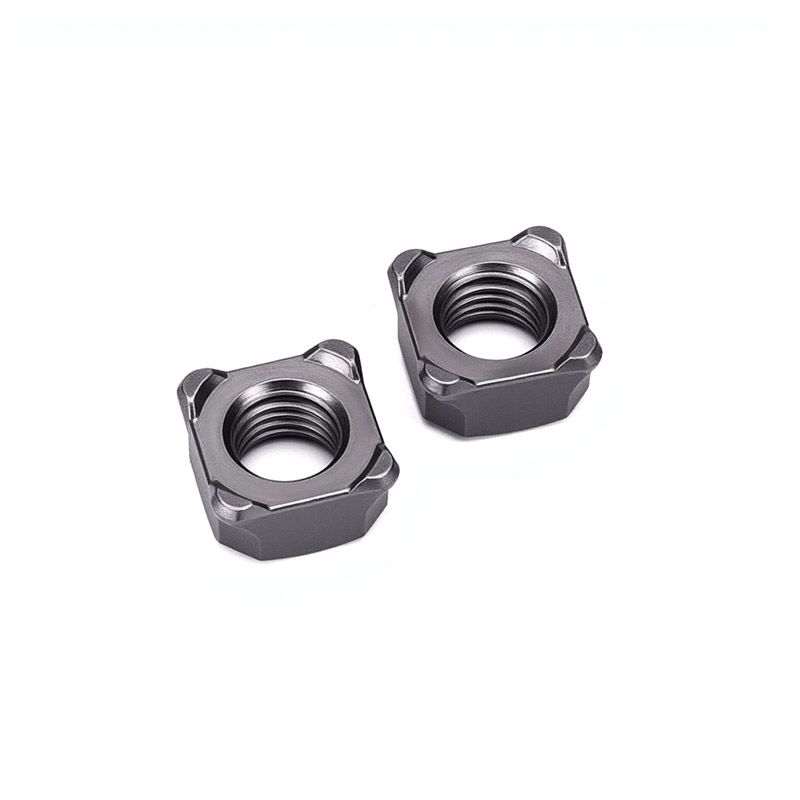

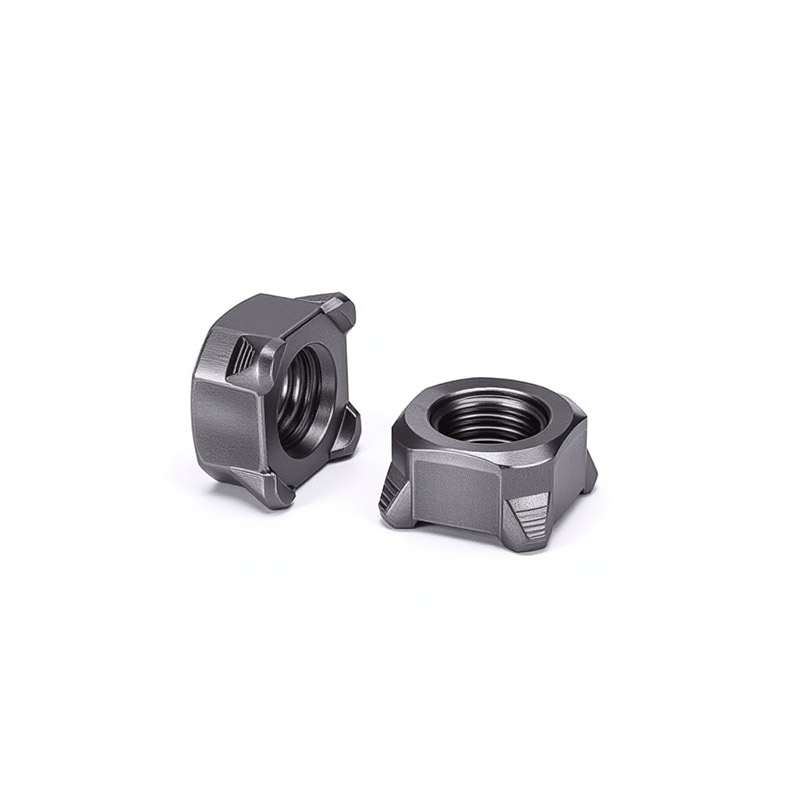

사각 돌기 용접 너트는 바닥에 여러 개의 용접 돌기가 있는 사각 너트입니다. 구조 설계는 용접 신뢰성, 정확한 위치 결정, 회전 방지 성능이라는 세 가지 주요 목표를 중심으로 이루어졌습니다.

【1】스퀘어 베이스

(1) 모양: 네 변의 길이가 모두 같고 네 모서리가 모두 직각인 완전 정사각형입니다. 공작물의 사각 구멍에 끼워지면 자동으로 회전을 방지할 수 있습니다.

(2) 가장자리 너비: 예를 들어 M8은 14mm, M10은 17mm입니다. 용접 중에 너트가 모재에 끼는 것을 방지하기 위해 충분한 압력 베어링 영역을 제공합니다.

(3) 두께(높이) : 보통 6~10mm입니다. 연결 강도를 제공하기에 충분한 스레드 결합 길이를 보장합니다.

【2】용접 프로젝트행동

(1) 수량: 균일한 전류와 균형 잡힌 용접 코어를 보장하기 위해 4점 대칭 방식으로 분산됩니다.

(2) 위치: 용접 안정성을 높이기 위해 바닥면의 네 모서리에서 가장자리에 가깝습니다.

(3) 모양: 윗부분이 매끄러운 구형 또는 원추형 모양

(4) 높이 : 0.5 ~ 1.2 mm, 모재와의 밀착 보장

폭/직경: 약 1.5~2.5mm

【3】암나사

(1) 스레드 사양: 미터법 M4 ~ M16, 임페리얼 #6 ~ 5/8″. 일치하는 볼트로 분리 가능한 연결을 형성합니다.

(2) 나사산 정확도: 6H(미터법), 2B(영국식). 정사각형 프로젝션 용접 너트와 볼트 사이에 잘 ​​맞도록 보장합니다.

(3) 나사 길이: 나사 결합 길이가 충분합니다.

(4) 나사산 방향: 볼트 삽입이 쉽도록 입구 끝 부분에 모따기가 있을 수 있습니다.

자주 묻는 질문

(1) 사각 돌기 용접 너트는 어떤 용접 방법에 적합합니까? 매개변수는 무엇입니까?

가장 일반적으로 사용되는 방법은 저항투영용접(Resistance Projection Welding)이다. M8 저탄소강 너트를 1.5mm 저탄소강판에 용접하는 경우를 예로 들어보겠습니다. 참조 매개변수는 전류 8~11kA, 전극 압력 2.5~4.0kN, 용접 빈도 8~15사이클(약 0.16~0.3초)입니다.

(2) 정사각형 프로젝션 용접 너트는 어떤 표준을 준수합니까?

우리는 DIN 928(독일 표준, 전 세계적으로 가장 널리 사용됨), ASME B18.1(미국 표준) 및 GB/T 13681.2(중국 국가 표준)를 엄격하게 준수합니다.

(3) 너트의 용접 성능을 보장하는 방법은 무엇입니까?

용접 성능의 핵심은 탄소 함량이 0.25% 이하이어야 한다는 것입니다. 우리는 각 원료 배치에 대한 스펙트럼 분석을 수행하여 화학적 조성이 적격인지 확인합니다. 동시에 돌출부의 높이와 모양은 공차 범위 내에서 엄격하게 제어됩니다.
