스레드 U 볼트

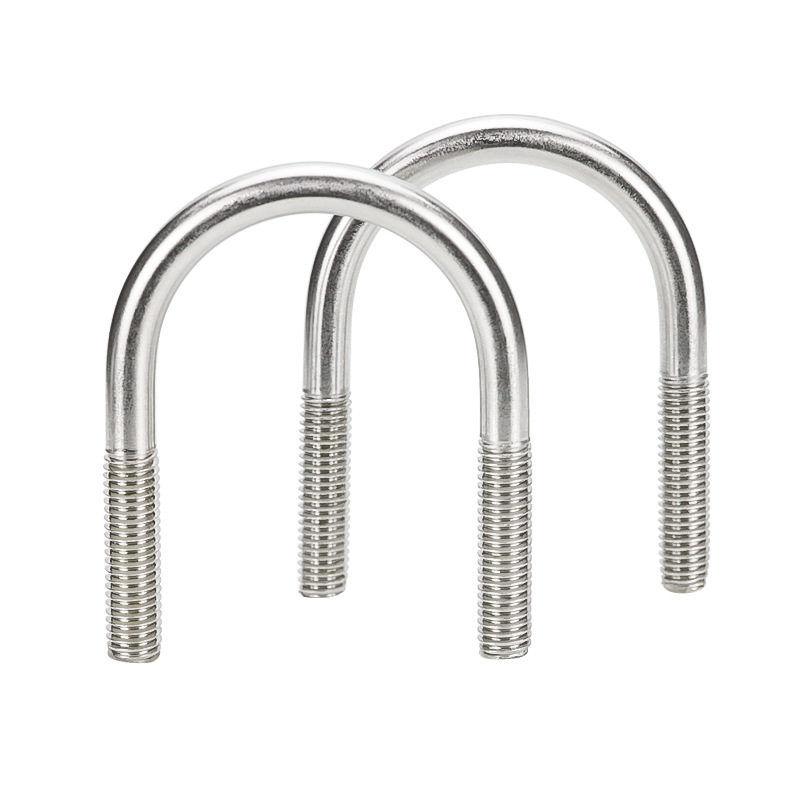

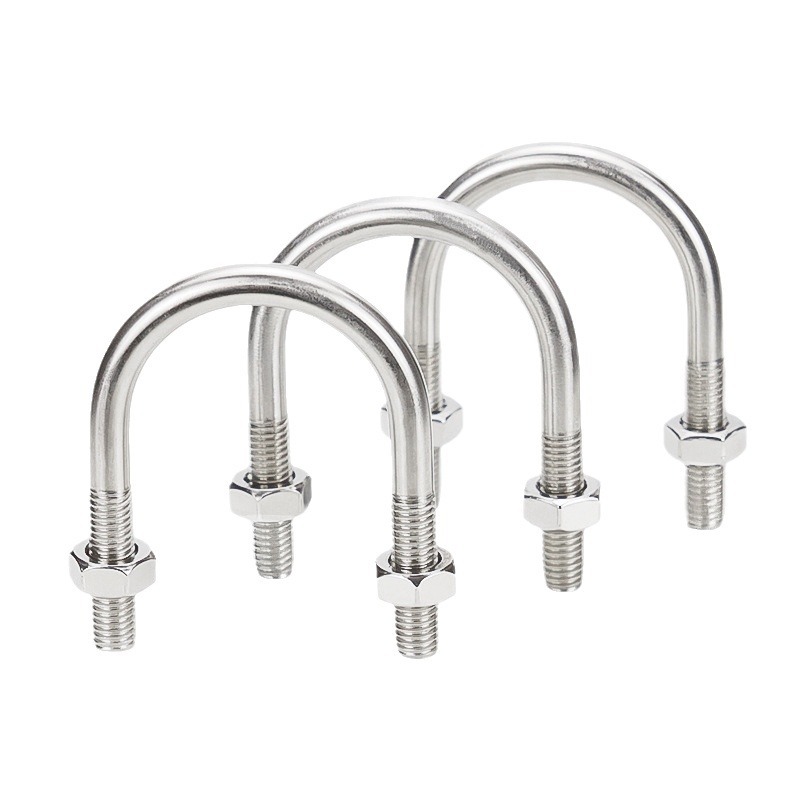

스레드 U 볼트(말등 볼트 또는 U자형 볼트라고도 함)는 문자 "U" 모양의 패스너 유형입니다. 양쪽 끝은 나사산으로 가공되어 있으며 너트, 와셔와 함께 사용할 수 있습니다. U자형 곡선 디자인을 통해 관형 또는 시트형 물체를 "스패닝"하고 둘러쌀 수 있으며 양쪽 끝에 나사산을 적용하여 일반 볼트가 달성할 수 없는 효과를 얻을 수 있습니다.

매개변수

핵심 매개변수

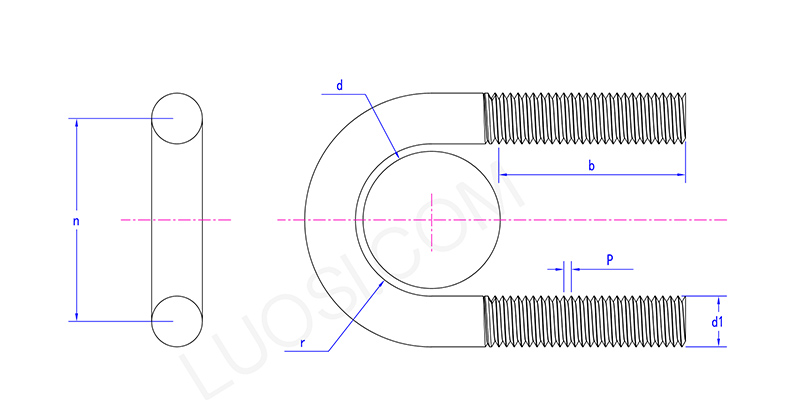

나사식 U 볼트의 핵심 사양 매개변수는 다음과 같습니다.

스레드 직경(d): M6부터 M64까지 다양한 사양을 포괄하며 소형 수도관부터 대형 산업용 파이프까지 모든 크기 요구 사항을 충족할 수 있습니다.

굽힘 반경(R): U자형 호의 크기를 결정하며 필요에 따라 사용자 정의할 수 있습니다.

다리 길이(L): 원호 중심에서 나사산 끝까지의 거리로 필요에 따라 맞춤 설정할 수 있습니다.

개구부 폭(a): U자형의 두 암 사이의 내부 간격 폭으로 필요에 따라 맞춤 설정할 수 있습니다.

스레드 길이(m): 전체 스레드와 비전체 스레드로 나눌 수 있습니다. 스레드는 거친 스레드와 가는 스레드로 분류되며 특정 요구 사항에 따라 조정될 수 있습니다.

응용분야

나사식 U 볼트는 고유한 U자형 구조와 강력한 잠금 기능으로 인해 다음 산업 및 시나리오에서 널리 사용됩니다.

(1) 자동차

자동차 제조 및 유지 관리에 있어서 필수적인 열쇠 고정 장치입니다. 주로 판 스프링과 차축 사이의 연결을 고정하는 데 사용되어 무거운 하중과 강렬한 진동 하에서 서스펜션 시스템의 안정성을 보장합니다. 또한 배기 시스템, 머플러, 섀시 파이프 피팅 및 다양한 브래킷을 고정하는 데에도 사용됩니다. 일반적으로 등급 10.9 또는 12.9(예: 40Cr, 42CrMo)의 합금강으로 만들어지며 Dacromet 또는 흑화 표면 처리와 결합됩니다.

(2) 파이프라인 엔지니어링

배수, HVAC, 방화 시스템 및 산업용 파이프라인 설치 시 수도관, 가스관, 증기관 또는 케이블 트레이는 "버팀대" 방법을 사용하여 지지대, 행거 또는 벽에 단단히 고정됩니다.

(3) 건축공학 및 철구조물

건축 구조 분야에서는 철골 구조 연결, 내장 부품 고정, 지진 지지 시스템에 U형 볼트가 자주 사용됩니다. 예를 들어, 커튼월 트러스, 장비 기초, 비계 및 파이프 갤러리에서 U형 볼트는 대들보, 기둥 또는 파이프를 주요 구조에 연결할 수 있습니다.

(4) 선박 및 해양 공학

조선소, 부두 시설, 해양 플랫폼 등 부식이 심한 환경에서는 데크 파이프, 케이블 지지대, 장비 베이스 및 난간을 고정하는 데 널리 사용됩니다. 바닷물이나 염무에 장기간 노출되기 때문에 304 스테인리스 스틸, 316L 스테인리스 스틸, 듀플렉스 스테인리스 스틸 등 내식성이 우수한 재질을 선택하는 것이 필요합니다.
