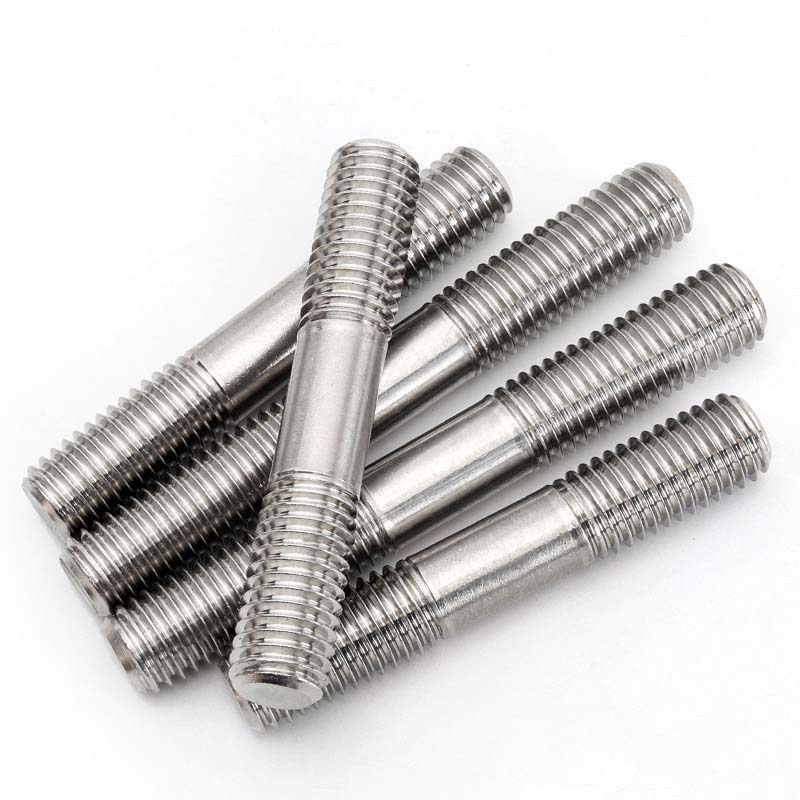

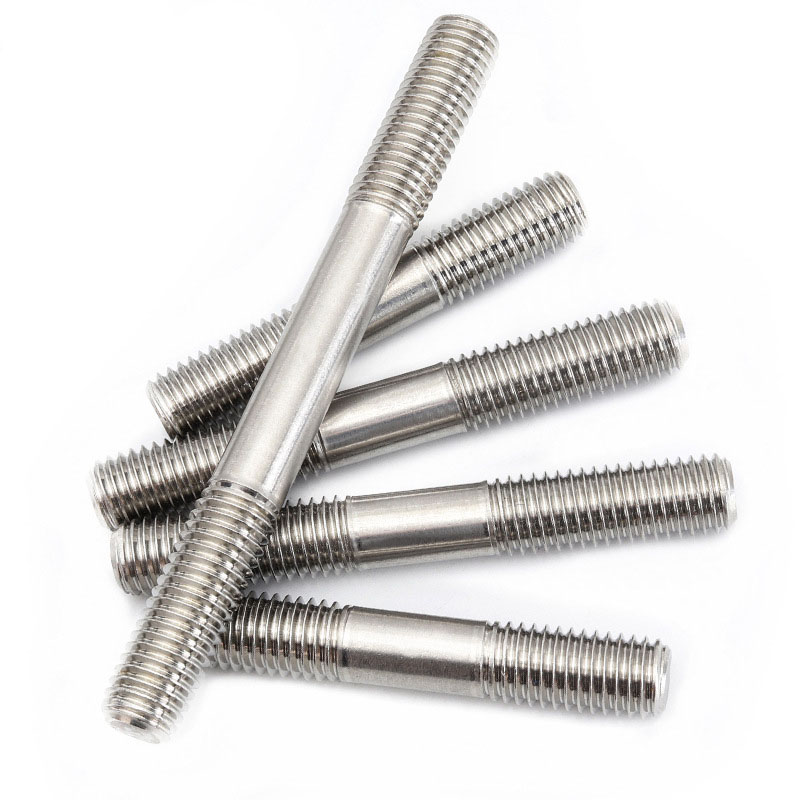

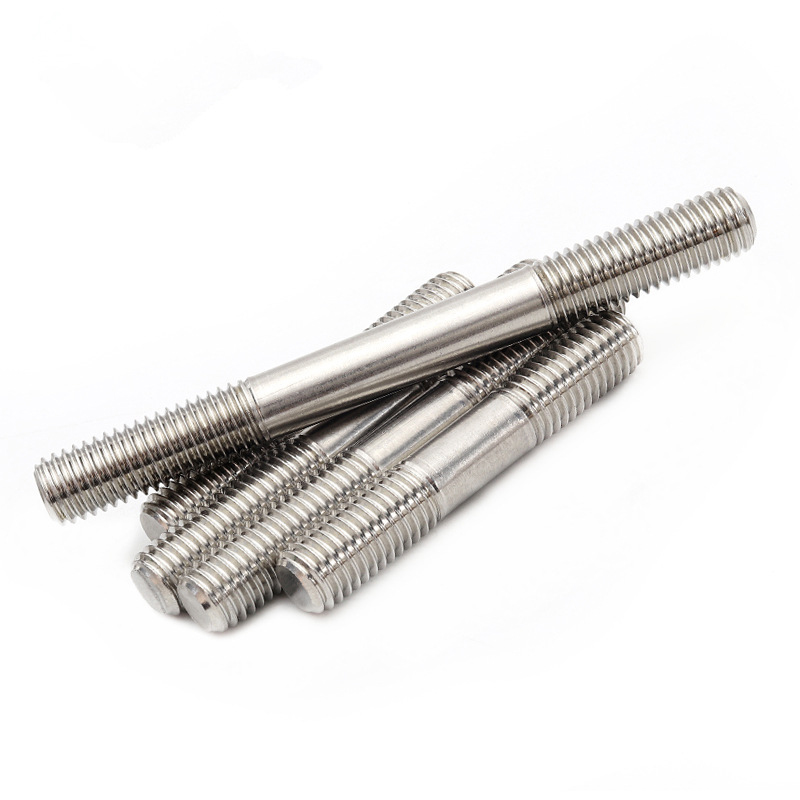

B형 더블 엔드 스터드

B형 더블 엔드 스터드는 양쪽 끝에 나사산이 있고 중앙에 광택 막대가 있습니다. 광택 막대의 직경은 나사산의 피치 직경과 거의 동일하며 유연성이 좋습니다. Xiaoguo® 공급업체가 생산한 스터드는 내구성이 뛰어나며 GB/T 900-1988 구현 표준을 준수합니다.

문의 보내기

제품 설명

B형 더블 엔드 스터드는 양쪽 끝에 나사산이 있는 금속 막대입니다. 양쪽 끝의 나사산 길이가 다르기 때문에 두께가 다른 연결 재료에 적용할 수 있습니다. 가운데 매끄러운 막대 부분의 직경은 나사산의 직경과 동일하므로 매우 유연하게 사용할 수 있습니다.

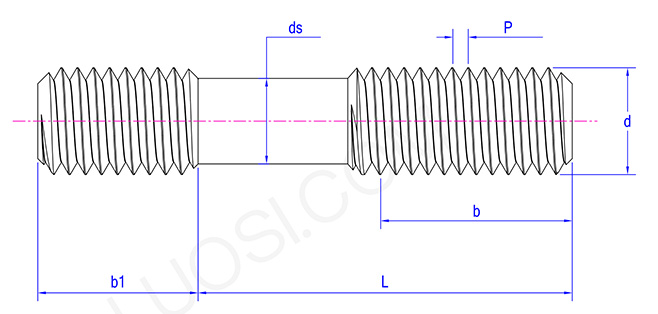

Type B Double End Stud

응용 프로그램 및 매개변수

B형 더블 엔드 스터드는 기계 제조 산업에서 사용됩니다. 공작기계를 조립할 때 작업대와 베드를 고정하는데 사용합니다. 짧은 쪽을 베드의 나사 구멍에 끼우고 긴 쪽을 작업대를 통과한 후 너트로 조입니다. 가공 중 진동을 견딜 수 있습니다.

모터를 수리할 때 B형 스터드를 사용하여 엔드 커버를 교체합니다. 짧은 쪽은 모터 하우징에 고정되고, 긴 쪽은 엔드 커버에 연결되어 모터 구동 시 엔드 커버가 헐거워지지 않도록 하고 내부 부품을 보호합니다. 장비 작동 중 진동과 무게를 견딜 수 있고 장비 이동을 방지하며 생산 안전을 보장할 수 있습니다.

이 B 더블 엔드 스터드는 정렬 문제를 해결했습니다. 먼저 스터드를 하나의 부품에 완전히 나사로 고정한 다음 위치를 조정하고 마지막으로 자유단의 너트를 조입니다. 이는 고르지 않은 심의 기계적 베이스를 수평으로 맞추는 데 중요합니다. 하중을 고르게 분산시킬 수 있습니다. 양쪽 끝의 나사산이 균일하게 맞물리면 지지 시스템이나 교량 접합부에 고르지 않은 응력이 가해지는 것을 방지할 수 있습니다.

제품 매개변수

월	M2	M2.5	M3	M4	M5	M6	M8	M10	M12	M14	M16
P	0.4	0.45	0.5	0.7	0.8	1	1.25	1.5	1.75	2	2
b1분	3.4	4.4	5.4	7.25	9.25	11.1	15.1	18.95	22.95	26.95	31.75
b1 최대	4.06	5.06	6.60	8.75	10.75	12.90	16.90	21.05	25.05	29.05	33.25
DS	2	2	3	4	4	5	7	9	11	13	15

장점

B형 더블 엔드 스터드는 적응성이 뛰어납니다. 양쪽 끝의 나사산 길이가 다르기 때문에 추가 와셔가 필요 없이 두꺼운 베이스 부품을 한쪽에 나사로 고정하고 얇은 부품을 다른 쪽에 너트로 고정할 수 있습니다. 예를 들어 장비 베이스를 고정할 때 짧은 쪽은 콘크리트 기초에 나사로 고정하고 긴 쪽은 후면 커버를 통과한 후 너트로 조입니다. 작업은 간단합니다.
