DIN 929 육각형 용접 너트

중국 공급업체인 Xiaoguo®는 항상 매우 높은 연결 강도와 견고한 구조를 갖춘 프리미엄 품질의 DIN 929 육각형 용접 너트를 제공합니다. 용접점은 진동으로 인해 풀리지 않으며 진동이 빈번한 장비에 적합합니다. 구매 전, 테스트용 무료 샘플을 신청하실 수 있습니다.

모델:JIS B1196-1.1-1982

문의 보내기

제품 설명

DIN 929 육각 용접 너트에 대해 DIN 929에 의해 정의된 표준은 M3~M16에 대한 거친 나사산 사양과 가는 나사산 사양을 지정하고 가장자리 너비와 너트 높이를 포함한 주요 치수를 명확하게 정의합니다. 이 너트는 대부분 A 등급 정밀도를 가지며 일반적으로 탄소 함량이 0.25% 이하인 강철로 만들어집니다. 다양한 성능 등급의 볼트와 함께 사용할 수 있습니다.

(1) 미터 굵은 나사 사이즈표(단위: mm)

스레드 사양 d1	피치 P	반대쪽의 최대 너비 s(max)	너트의 최대 높이 m(max)	최소 대각선 너비 e(최소)	천 개당 중량(kg)
M3	0.5	7.5	3	8.15	0.78
M4	0.7	9	3.5	9.83	1.13
M5	0.8	10	4	10.95	1.73
M6	1	11	5	12.02	2.5
M8	1.25	14	6.5	15.38	5.27
M10	1.5	17	8	18.74	9.58
M12	1.75	19	10	20.91	13.7

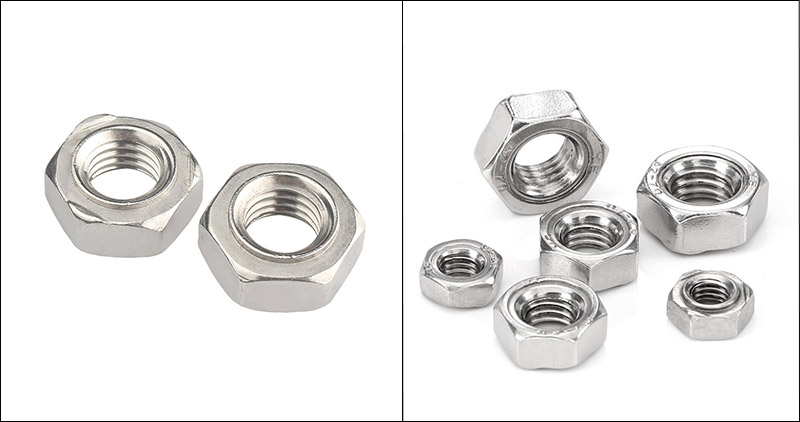

DIN 929 Hexagon Weld Nuts

(2) 가는 나사 사양

보다 정밀한 조정이 필요한 응용 분야의 경우 DIN 929 육각형 용접 너트는 직경 8mm ~ 16mm 범위의 사양으로 미터법 미세 나사산 나사도 지원합니다. 다음은 선택 가능한 가는 나사의 직경과 피치의 조합입니다.

M8: 가는 나사의 피치는 1mm입니다(표준 굵은 나사의 피치는 1.25mm입니다).

M10: 가는 나사의 피치는 1mm 또는 1.25mm일 수 있습니다(표준 굵은 나사는 1.5mm).

M12: 가는 나사의 피치는 1.25mm 또는 1.5mm 중에서 선택할 수 있습니다(표준 굵은 나사는 1.75mm).

M14 / M16: 1.5mm 미세 피치 나사산을 제공합니다.

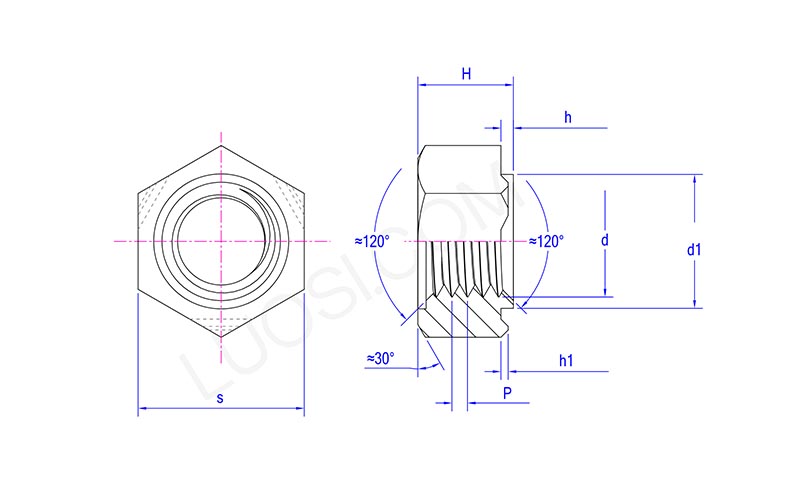

DIN 929 Hexagon Weld Nuts

월	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1.25	1.25\|1.5	1.25\|1.75
최대	11	11	13	15	17	19
초	10.57	10.57	12.57	14.57	16.57	18.48
H 최대	5	5	6	7.5	9	11
시간 분	4.7	4.7	5.7	7.14	8.64	10.57
최대 d1	6.9	6.9	8.9	10.9	12.9	14.9
d1분	6.7	6.7	8.7	10.7	12.7	14.7
h 최대	0.8	0.8	0.8	0.8	1.2	1.2
시간 분	0.6	0.6	0.6	0.6	1	1
h1 최대	0.5	0.5	0.5	0.5	0.7	0.7
1시간	0.3	0.3	0.3	0.3	0.5	0.5
