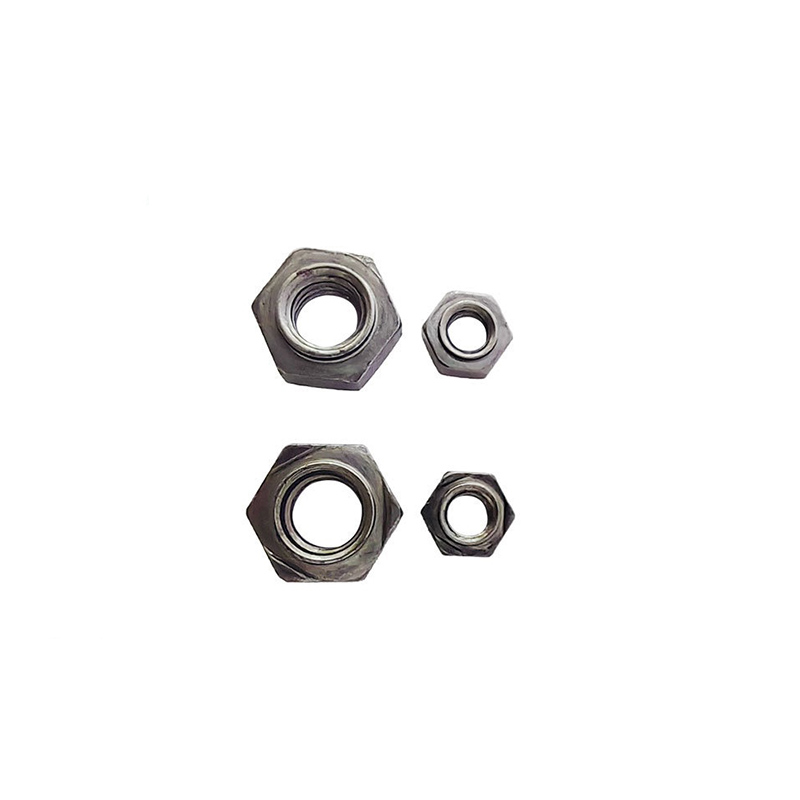

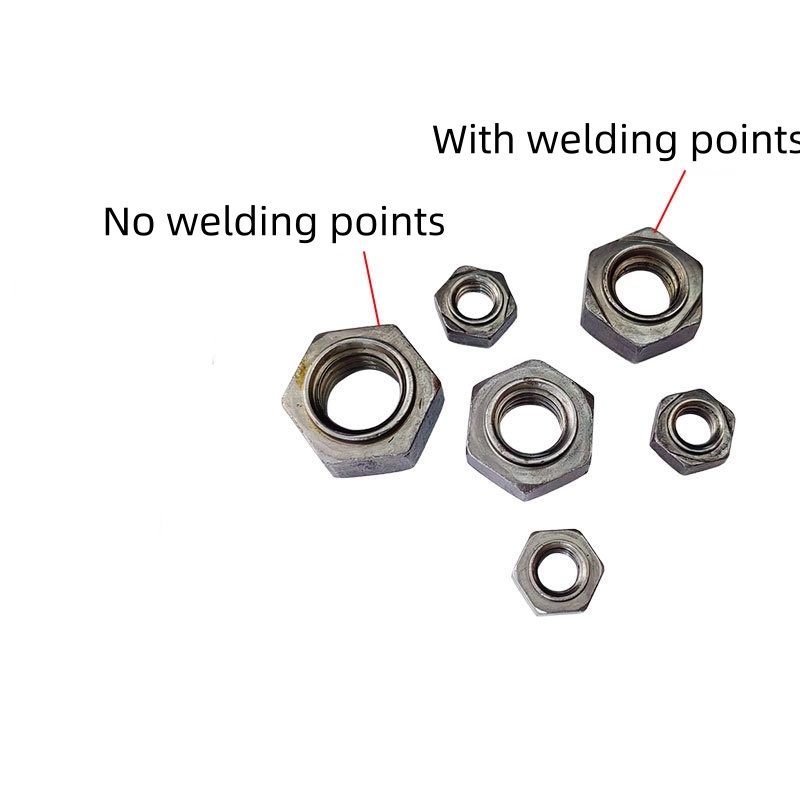

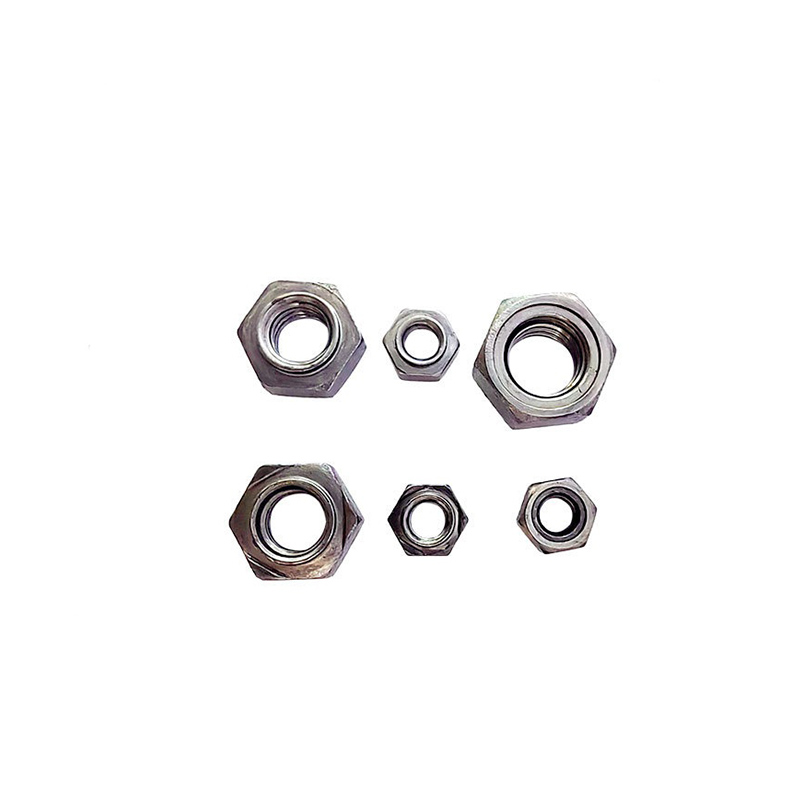

육각형 용접 너트

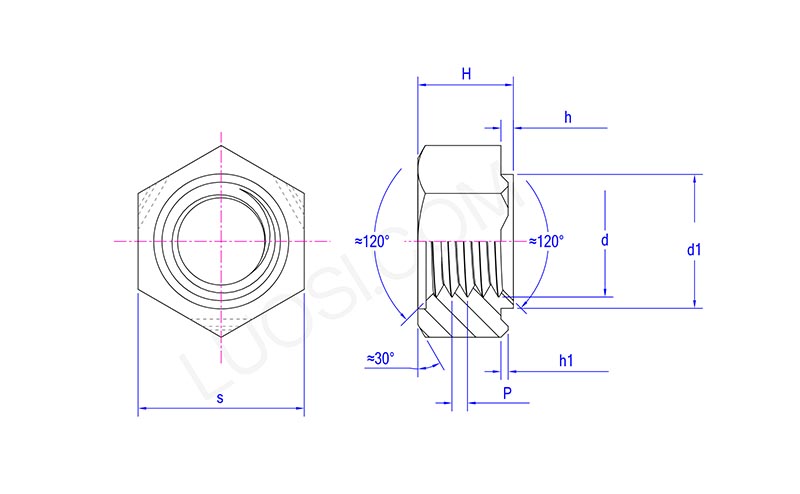

육각 용접 너트의 가이드 핀 구조는 너트 바닥면 중앙에 돌출된 위치 결정 가이드 핀(파일럿)을 추가하는 것을 의미합니다. 가이드 핀이 없는 일반 용접 너트와 비교하여 가이드 핀이 있는 구조는 다음과 같은 5가지 핵심 장점을 갖습니다.

(1) 용접 편차를 방지하기 위한 정확한 위치 결정

가이드 핀은 공작물의 사전 드릴링된 위치 지정 구멍에 삽입되어 너트와 구멍의 동심 위치 지정을 달성함으로써 위치 지정 오류로 인한 용접 편차 또는 너트 기울어짐을 방지합니다.

(2) 용접 슬래그 방지 및 나사 청정도 보호

저항 점용접 중에는 소량의 금속 비산이 발생합니다. 가이드 핀은 작업물 구멍 안으로 연장되어 튀는 물질이 나사산 구멍으로 들어가는 것을 효과적으로 방지하는 물리적 장벽을 형성합니다. 나사산은 용접 후에도 깨끗한 상태로 유지됩니다.

(3) 자동화된 생산 라인에 적합

가이드 핀 구조는 진동 테이블이 자동으로 재료를 분류하고 공급하는 데 편리합니다. 가이드 핀은 위치 결정 기준 역할을 할 수 있으며 기계식 수동 용접기나 자동 용접기와 결합하면 고속, 고정밀 용접이 가능하다.

(4) 용접 일관성 향상

가이드 핀은 각 육각형 용접 너트의 용접 위치가 완전히 일관되도록 보장하여 수동 배치 또는 전극 위치 지정으로 인해 발생하는 무작위 오류를 제거합니다. 용접 매개변수의 안정성도 더 좋습니다.

(5) 전체 비용 절감

고정핀이 있는 나사형 너트의 단일 부품 비용은 비나사형 너트보다 약간 높지만 용접 후 나사산 청소 및 위치 조정 공정이 필요 없어 불량률과 재작업 비용이 절감됩니다. 대량 생산에서는 전체 비용이 실제로 더 낮습니다.

스레드 유지 관리

(1) 볼트 조립 시: 먼저 손으로 2~3바퀴 돌려서 조입니다. 정렬을 확인한 후 나사산의 정렬 불량 및 손상을 방지하기 위해 도구를 사용하여 조이십시오.

(2) 토크 제어: 육각 용접 너트(예: M8 너트 ≤ 30 N·m)의 권장 토크를 초과하지 마십시오. 용접 지점의 균열이나 나사 풀림을 방지하십시오.

(3) 나사 막힘 처리: 용접 튀김이 나사산에 들어간 경우 탭을 사용하여 청소할 수 있습니다. 작업 중에는 탭을 너트와 수직으로 유지하고 천천히 삽입하십시오.

(4) 느슨한 너트: 수리할 수 없습니다. 새로운 육각형 용접 너트를 사용하여 원래 위치나 근처에서 다시 용접해야 합니다.
